1/2BSP Flush Diaphragm Pressure Transmitter 4-20mA Industrial Pressure Transducer
Product Details
| Nomor model.: | BPHT24-IX | Disesuaikan: | Disesuaikan |
|---|---|---|---|
| Bahan Perumahan: | 304 SS | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Spesifikasi: | Sensor tekanan silikon | Rentang Tekanan Pengukuran: | 0~35Kpa…~20MPa |
| Tingkat akurasi: | 0,5% | ||
| Menyoroti |
1/2BSP Transmitter tekanan diafragma flush,Transmitter tekanan diafragma 4-20mA,Transduser Tekanan Industri 4-20mA |
||
Product Description

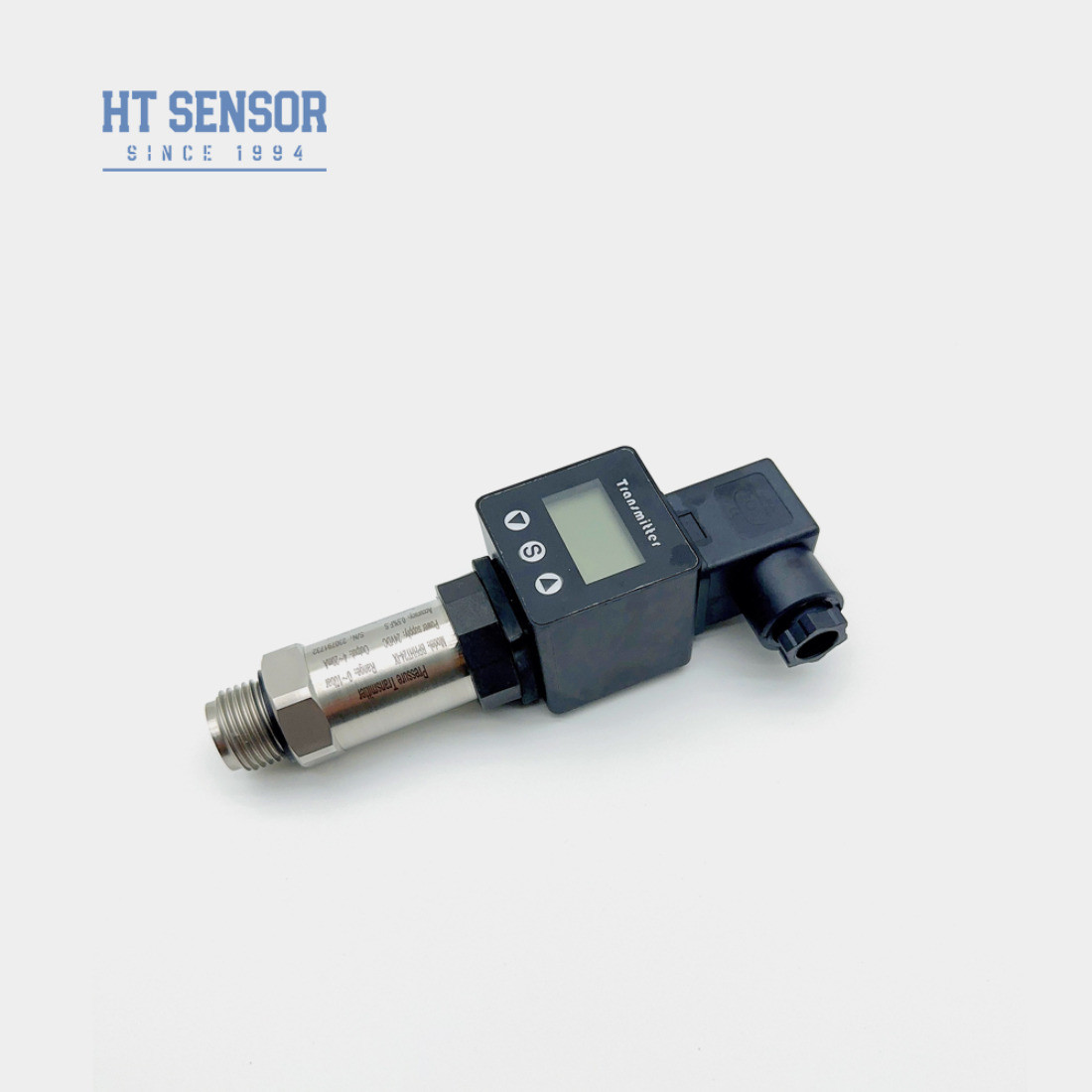

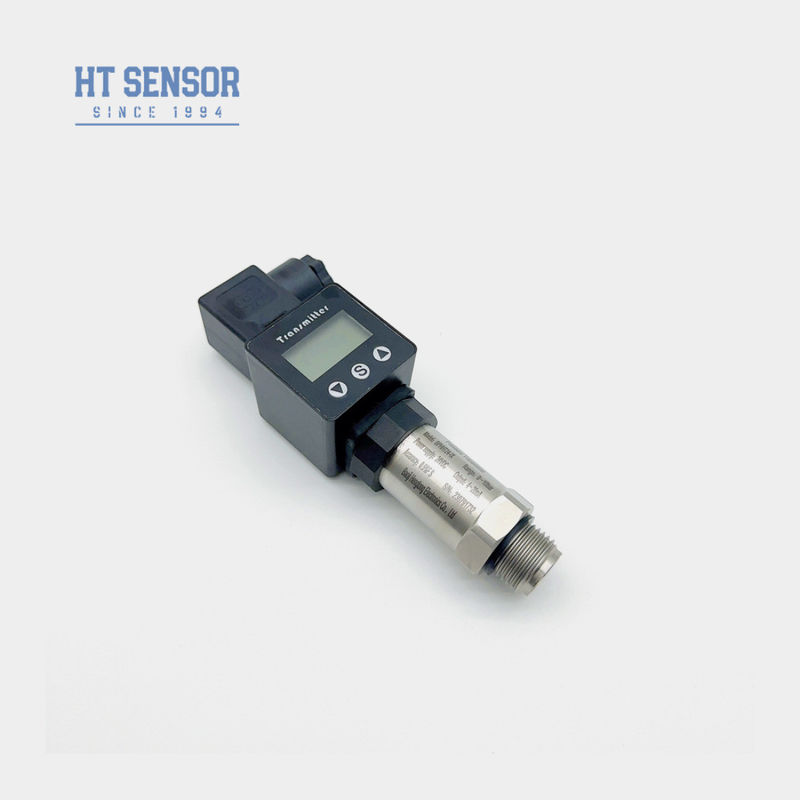

1/2BSP 4-20mA Flush Diaphragm Pressure Sensor dengan IX Display
BPHT24 PresureTPengirim uang
Pengantar dariSensor tekanan diafragma:
BPHT24Flush Diaphragm Pressure Sensor adalah bahwa tekanan media bertindak langsung pada diaphragm sensor, sehingga diaphragm menghasilkan pergeseran mikro proporsional dengan tekanan media,sehingga resistensi sensor berubah, dan sirkuit elektronik mendeteksi perubahan ini. elastomer sensor tekanan film datar mengadopsi bahan impor, proses isolasi diafragma, kepala uji tanpa lubang tekanan,tidak ada penyumbatan media kental dalam proses pengukuran, desain struktural terintegrasi, cocok untuk lapisan kimia, cat, lumpur, aspal, minyak mentah dan media kental lainnya pengukuran dan kontrol tekanan.
Fitur Produk:
- Berbagai pilihan antarmuka tekanan
- Dirancang untuk aplikasi higienis untuk mencegah skala menengah
- Keakuratan tinggi dengan struktur stainless steel sepenuhnya
- Mudah dibersihkan.
- Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L
- Ideal untuk perlindungan lingkungan dan industri kimia
- Digunakan dalam industri kelautan dan penerbangan
- Cocok untuk digunakan dalam kesehatan medis, biofarmaceutis, dan makananindustri.
Parameter kinerja:
| Jangkauan pengukuran | 0~35Kpa...~20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70°C ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20°C~80°C |
| Suhu penyimpanan | -40°C~120°C |
| Getaran | 10g,55Hz 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,15kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4×20mA | 1230VDC | 2/3/4 kawat |
| 010/20mA |
3 kawat |
|
| 0/1 ¢5V | ||
| 0/1V10V | ||
| 0.5 ∙ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.630V / Baterai | 4 kawat |
Contoh pilihan:
Tips pemesanan:
1Saat memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5. Pilih bahan yang tepat sesuai dengan karakteristik media yang diukur untuk mencegah efek korosif media pada pemancar tekanan.pemancar tekanan dari bahan tahan korosi harus dipilih.
6Untuk memastikan akurasi pengukuran, disarankan untuk mengkalibrasi pemancar tekanan secara teratur.Periode kalibrasi dapat ditentukan sesuai dengan lingkungan penggunaan dan persyaratan.
7. Pilih tingkat perlindungan yang tepat sesuai dengan persyaratan aktual. Jika peralatan akan terkena lingkungan basah, berdebu atau lingkungan keras lainnya,Pilih pemancar tekanan dengan tingkat perlindungan yang lebih tinggi.
8. Bersihkan permukaan perangkat secara teratur untuk memastikan bahwa kabel terhubung dengan benar.harus diperbaiki atau diganti tepat waktu.
9. Flat film tekanan pemancar memiliki keuntungan dari umur panjang, konsumsi daya rendah, mudah instalasi dan pemeliharaan,tetapi hal-hal di atas masih perlu diperhatikan selama penggunaan untuk memastikan operasi normal dan pengukuran tekanan yang akurat.
| Perintah Panduan | ||||||||
| BPHT24 | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jangkauan pengukuran | 0~35Kpa...~35MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | 1/2NPT | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
