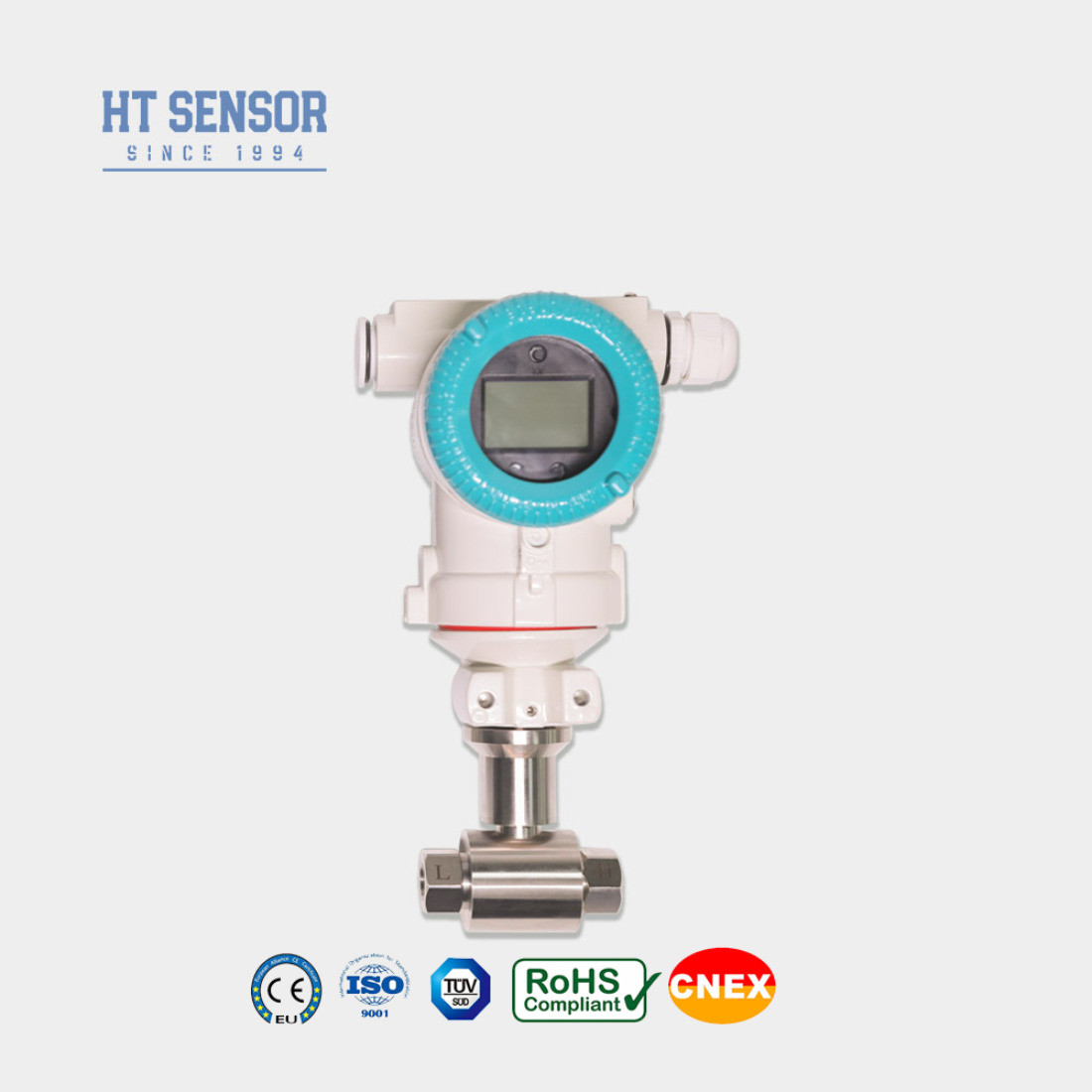

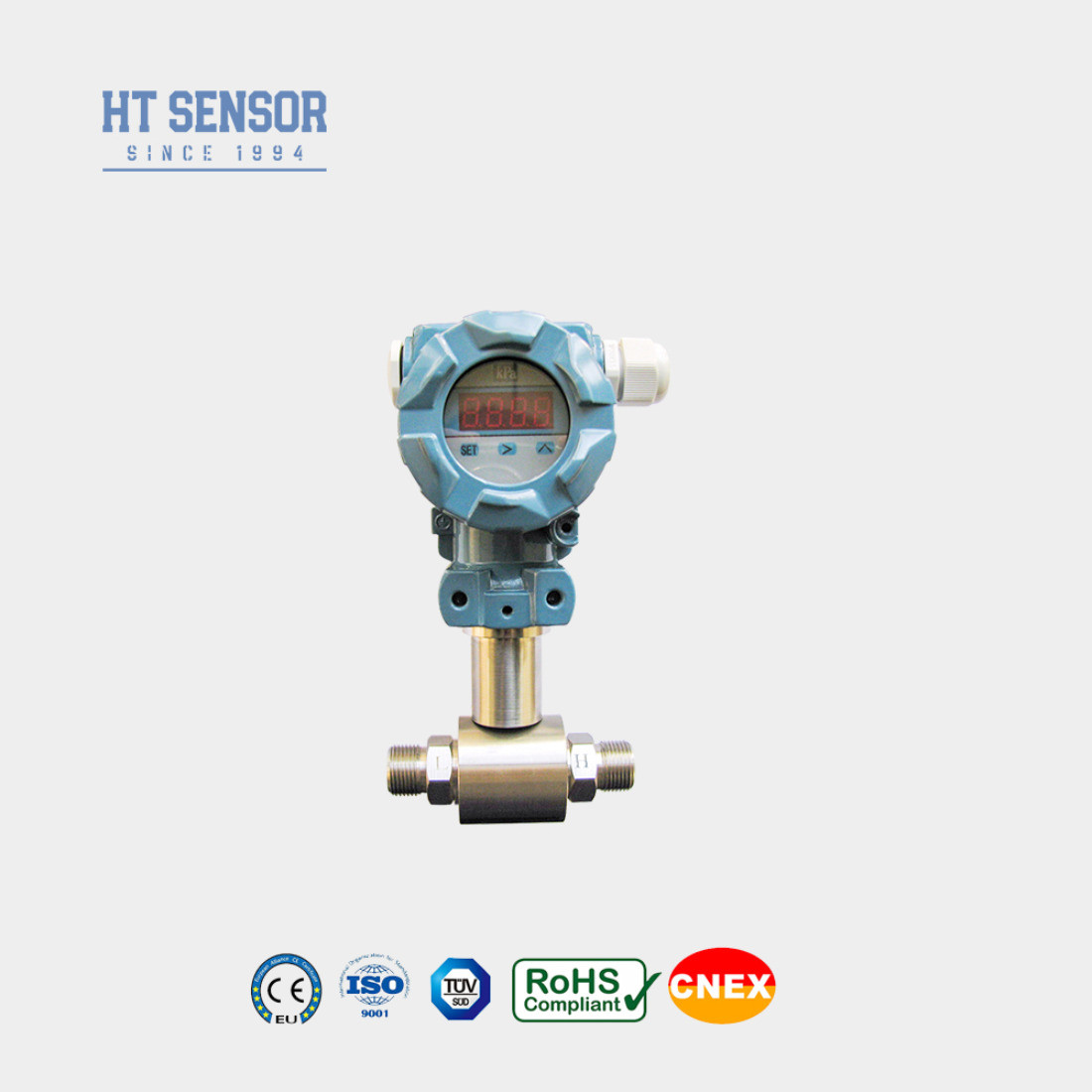

24VDC Tipe Tingkat Transmitter Tekanan Diferensial Hart LCD Tipe Transmitter Dp
Product Details
| Nomor model.: | BP93420D-III | Disesuaikan: | Disesuaikan |
|---|---|---|---|
| Rentang Maks: | 2Mpa | Output: | 4-20MA |
| Rentang Min: | 10kPa | Jenis tekanan: | Tekanan diferensial |
| Paket Pengangkutan: | Pengemasan Ekspor Standar dengan Karton | Spesifikasi: | 10kpa~2Mpa |
| Kode HS: | 9026201090 | Jenis: | Pemancar Tekanan Diferensial |
| Media pengukur: | gas atau cair | Tingkat akurasi: | 00,25%, 0,5%,00,3% |
| Menyoroti |
24VDC Differensial Pressure Type Level Transmitter,Transmitter Tingkat Tekanan Tipe Diferensial Hart,Hart LCD Transmitter Tipe Dp |
||
Product Description
BP93420DIII pemancar tekanan diferensial menggunakan sensor silikon piezoresistif.Transmitter tekanan diferensial (DP) mengukur perbedaan antara dua tekanan. Mereka menggunakan titik referensi yang disebut tekanan sisi rendah dan membandingkannya dengan tekanan sisi tinggi.Pelabuhan dalam instrumen ditandai sisi tinggi dan sisi rendahTransmitter ini sangat ideal untuk melakukan pengukuran tekanan diferensial dalam berbagai aplikasi gas dan cairan, terutama di industri seperti minyak bumi, kimia untuk instalasi pipa.
1Desain struktur baja tahan karat, membuatnya kompak dan mudah dipasang
2. Ini mengalami kompensasi suhu yang ketat dan pencitraan penuaan,
Pembacaan tekanan yang diterapkan diperoleh oleh diafragma, yang merekam tekanan sebagai deformasi permukaan dan menerjemahkan nilai itu menjadi sinyal elektronik.Sinyal ini ditransfer ke modul tekanan diferensial, yang membandingkan kedua nilai dan mengekspresikan perbedaan tekanan sebagai nilai pound per inci persegi (psi), bar, atau kilopascal (kPa).Diafragma ini semua dilas untuk menjaga integritas wadah dalam aplikasi kondisi vakum,.
| Jangkauan pengukuran | 0-10KPa...~2MPa |
| Jenis Tekanan | Tekanan Diferensial |
| Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
| Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi | 0-50°C ((0-10KPa, 0-20KPa),0-70°C,-10-70°C |
| Suhu operasi | -30°C~80°C |
| Suhu penyimpanan | -40°C~100°C |
| Getaran | 10g,55Hz 2kHz |
| Bahan perumahan | 304 stainless steel, alumunium |
| Bahan diafragma | 316L Baja tahan karat |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~1,4kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4×20mA | 15 ̊30VDC | Dua/Tiga/Empat Kawat |
| 4 ¢ 20mA dengan Hart | Dua kawat | |
| Protokol Komunikasi RS485 | Empat kawat |
Tips pemesanan:
1Saat memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Kisaran suhu kerja nominal dari O-ring karet Fluoro adalah -20°C sampai 250°C. Ketika suhu operasi produk di bawah -20°C, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan lain.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran kuat, kekuatan dampak instan, interferensi elektromagnetik atau frekuensi radio yang kuat, harap informasikan perusahaan kami dan tentukan dalam pesanan
Panduan pesanan:
| BP93420 | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| DIII | Transmitter tekanan diferensial | |||||||
| Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4×20mADC | S2 | 4 ¢ 20mADC dengan Hart | |||||
| S3 | RS485 | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20 × 1,5 Pria | |||||||
| J2 | G1/2 Pria | |||||||
| J3 | G1/4 Pria | |||||||
| J4 | 1/2 NPT Pria | |||||||
| J5 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| D | Tekanan Diferensial | |||||||
