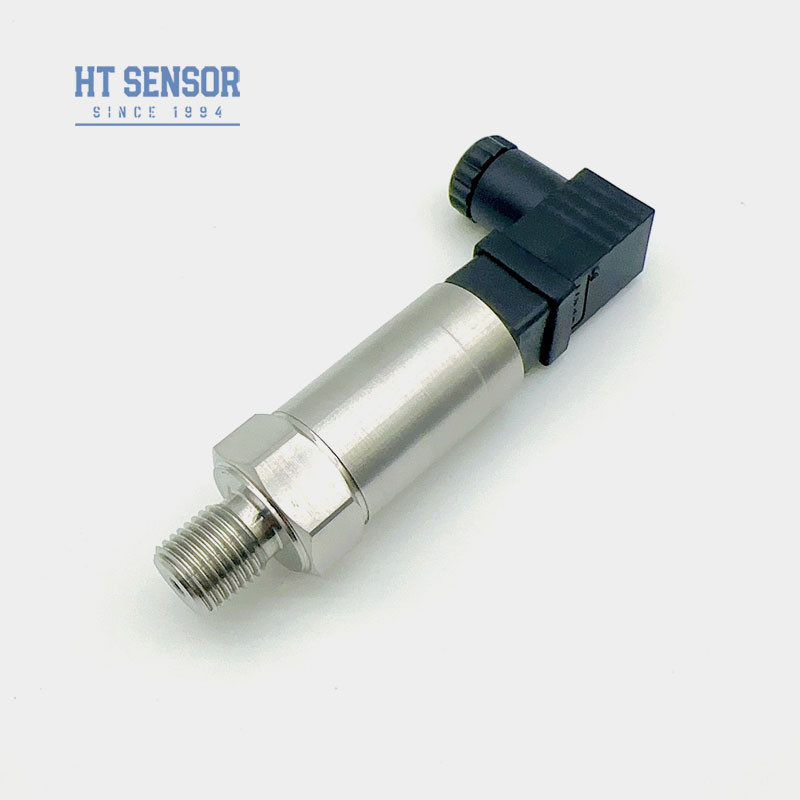

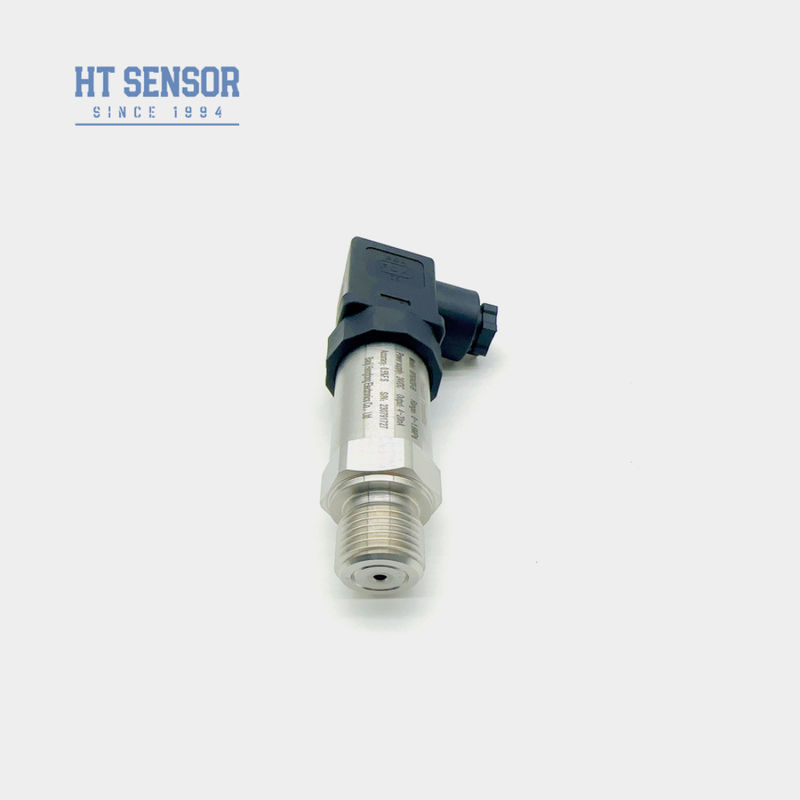

HT Sensor Tekanan Transducer Sensor Dua kawat Tekanan Transmitter 4-20 MA Mini Konektor
Product Details
| Nomor model.: | BP157 | mati: | Sensor NOVA mati |
|---|---|---|---|
| Suhu Kompensasi: | -10~70℃ | Bahan Perumahan: | 304 SS |
| Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup | Asal usul: | Baoji, Tiongkok |
| Jenis: | MINI Pressure Transmitter | Media pengukur: | gas atau cair |
| Rentang Tekanan: | 0kpa~10kpa...20MPa | Menandai: | ExiaIICT6 |
| Menyoroti |
HT Sensor Sensor Transduser Tekanan,Sensor Transduser Tekanan Dua Kawat,Transmitter Tekanan 4-20 MA dengan Mini Connector |
||
Product Description
BP157 Transmitter Tekanan
Pengenalan sensor pemancar tekanan:
BP157 sensor pemancar tekanan menggunakan seri HT silikon tahan tekanan isolasi membran isi minyak inti sebagai elemen pengukuran sinyal.Sirkuit pemrosesan sinyal terletak di dalam rumah baja tahan karat, mengubah sinyal sensor menjadi sinyal output standar. produk telah mengalami pengujian ketat dan penuaan screening komponen, produk setengah jadi,dan produk jadi untuk memastikan kinerja yang stabil dan andal.
Fitur produk:
1Dengan akurasi dan stabilitas yang tinggi, pemancar dapat bekerja dengan andal dalam berbagai lingkungan industri.
2Ini mengadopsi prinsip pengukuran piezoresistif, dan memperoleh nilai tekanan dengan mengukur perubahan resistensi wafer silikon.
3Memiliki rentang pengukuran yang luas dan dapat disesuaikan dengan tingkat tekanan yang berbeda.
4Ini memiliki karakteristik respon cepat dan dapat memantau dan umpan balik perubahan tekanan secara real time.
5. Memiliki kinerja linier yang baik dan dapat memberikan hasil pengukuran tekanan yang akurat.
6.Mereka tersedia dengan berbagai pilihan sinyal output, seperti 4-20mA, 0-5V, dll, untuk memenuhi persyaratan sistem kontrol yang berbeda
Aplikasi:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
Parameter kinerja:
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Exia IICT6 |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,05kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Tips pemesanan:Saat memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan lain.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
Panduan pesanan:
| BP15X | Transmitter Tekanan Analog | ||||||||
| Kode | Desain Konstruksi | ||||||||
| 5 | Packard plug | 6 | Kabel Output Langsung tertutup 1,5 meter | ||||||
| 7 | Konektor Mini Hirschmann | 8 | Konektor Hirschmann Besar | ||||||
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya | ||||||||
| Kode | Sumber Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | lainnya | ||||||||
| Kode | Sinyal output | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Kode | Koneksi Tekanan | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | lainnya ((¢50.4 Flange) | ||||||||
| Kode | Koneksi Listrik | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel Disegel Outlet 1,5 meter | ||||||||
| B4 | lainnya | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan pengukur | ||||||||
| A | Tekanan mutlak | ||||||||
| S | Tekanan referensi tertutup | ||||||||
FAQ:
T: Apakah Anda produsen?
A: Ya, kami adalah produsen sensor profesional lebih dari 29 tahun! tim teknis kami memiliki lebih dari 10 insinyur.
T: Bisakah Anda menerima layanan OEM?
A: Ya, kami dapat menempatkan informasi perusahaan dan logo Anda pada sensor kami.
P: Bolehkah aku menjadi distributormu?
A: Ya, kami mencari distributor di pasar luar negeri.
T: Berapa waktu pengiriman Anda?
A: Biasanya 7-10 hari. Untuk kuantitas di atas 100 pcs, perlu tambahan 3-5 hari kerja.
