BP157TC Transmitter Tekanan
Pengenalan sensor tekanan industri:
BP157TCSensor pemancar tekanan adalah produk hemat biaya yang dirancang untuk volume tinggi, industri dan biaya rendah bidang pengukuran tekanan sipil.sirkuit amplifier kompensasi digital dengan mikroprosesor, pengelasan laser dan proses pengemasan dari rumah stainless steel, built-in anti frekuensi radio dan anti interferensi elektromagnetik sirkuit, dengan presisi tinggi, keandalan tinggi, ukuran kecil,resistensi getaran, anti-interferensi, fitur kemampuan yang kuat dan sebagainya.
Fitur produk darisensor tekanan industri:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
2. Struktur baja tahan karat IP65
3. nol dan skala penuh diatur
4. presisi tinggi, semua struktur stainless steel
Aplikasi darisensor tekanan industri:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
Parameter Kinerjasensor tekanan industri:
| Jangkauan pengukuran |
0kPa ~ 10kPa... 10MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Exia IICT6 |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,05kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
Contoh pilihan:
Memesan tip sensor pemancar tekanan:
1Saat memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Tanpa O-ring, desain full welled.
6Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.

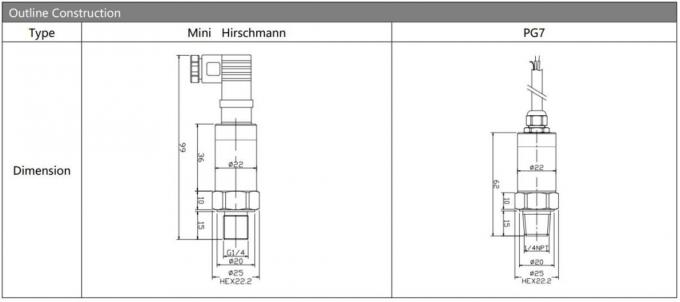

Panduan pesanan:
| BP15X |
Transmitter Tekanan Analog |
| |
Kode |
Desain Konstruksi |
| 5TC |
Packard plug |
6TC |
Kabel Output Langsung tertutup 1,5 meter |
| 7TC |
Konektor Mini Hirschmann |
8TC |
Konektor Hirschmann Besar |
| |
Jangkauan pengukuran |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
|
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya ((¢50.4 Flange) |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Disegel Outlet 1,5 meter |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
T: Berapa lama Anda akan menjawab saya?
A: Kami akan menghubungi Anda secepat mungkin tapi dalam waktu 12 jam
P: Dapatkah saya mendapatkan beberapa sampel?
A: Ya, pesanan sampel tersedia untuk pemeriksaan kualitas dan pengujian pasar.
T: Seberapa cepat Anda dapat mengatur produksi Anda?
A: Setelah mendapatkan konfirmasi produk Anda dan menerima prabayar, produksi akan segera dimulai.
T: Berapa waktu pengiriman?
A: Biasanya membutuhkan waktu sekitar 3-5 hari kerja untuk pesanan kecil dan 10-15 hari untuk pesanan besar.
T: Sertifikat apa yang Anda miliki?
A:ISO9000, CE, sertifikasi tahan ledakan, siap RoHs. dan sebelum pengiriman barang, sertifikasi kualitas.
P: Bolehkah saya mengunjungi pabrik Anda?
A: Selamat datang! Terbang ke bandara Xian Yang.
T: Apa syarat garansi Anda?
A: Kami menawarkan waktu garansi 18 bulan.
Q: Dapatkah Anda menyediakan layanan OEM & Disesuaikan?
A: Ya, OEM dan ODM keduanya tersedia, kami memiliki departemen R&D profesional yang dapat memberikan solusi profesional untuk Anda.
