4-20mA 0.1% F.S Smart Pressure Transmitter Sensor Tekanan Digital Dengan Tampilan
Product Details
| Nomor model.: | BP93420-III | Rentang Tekanan: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| Tingkat akurasi: | 00,5% F.S. 0,25% F.S. | Kekuatan: | 12-36Vdc |
| Output: | 4-20mA bisa dengan HART | Berat badan: | ~ 1,2 kg |
| Jenis tekanan: | Gauge, Tekanan Absolute, Tekanan Disegel | Jenis struktur: | Pemancar Tekanan Cerdas |
| Media pengukur: | Cairan, Gas, Minyak | Bahan: | Alloy Aluminium Tiris |
| Menyoroti |
0.1% F.S Smart Pressure Transmitter,4-20mA Smart Pressure Transmitter,0.1% F.S. Sensor Tekanan Digital Dengan Tampilan |
||
Product Description
4-20mA 0.1% F.S Smart Pressure Transmitter Sensor Tekanan Digital Dengan Tampilan

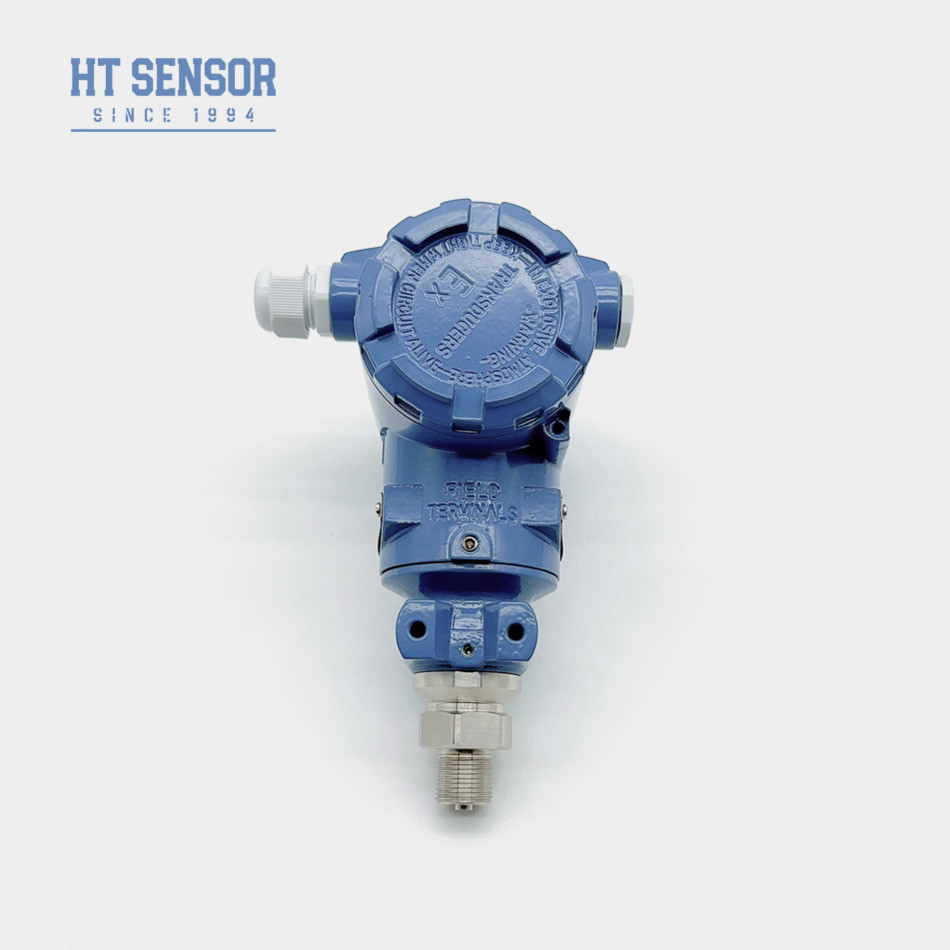

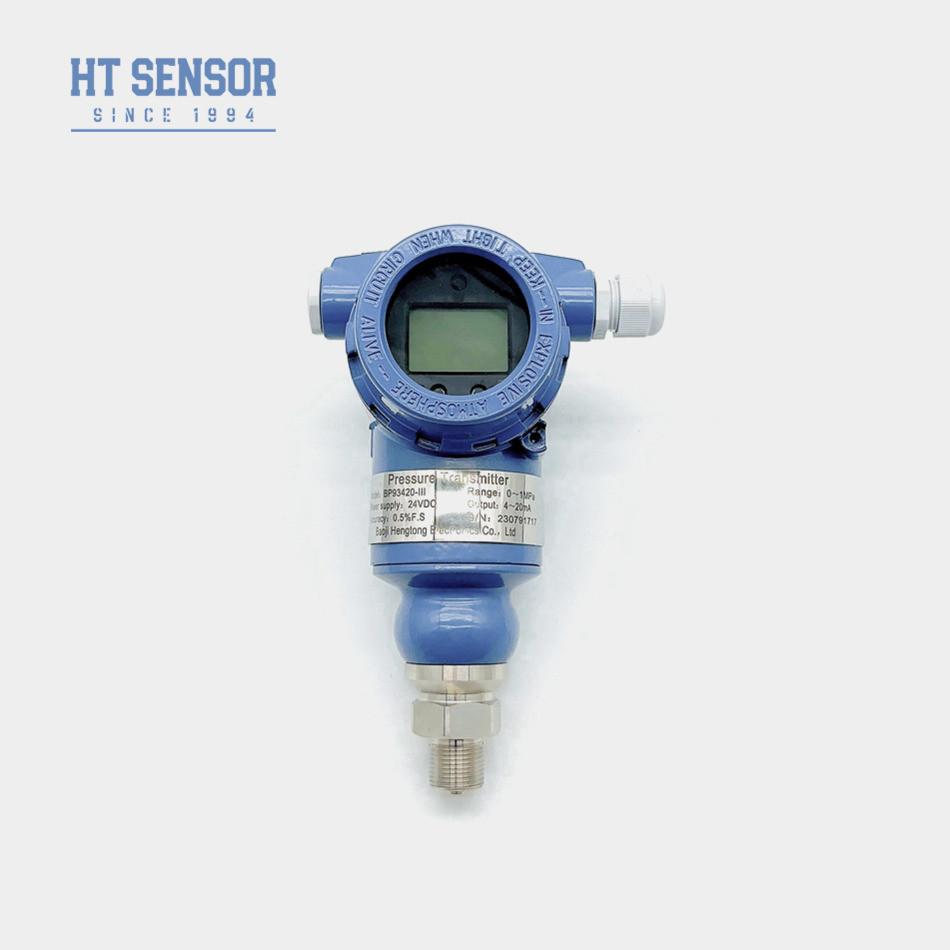

BP93420-III Smart Pressure Transmitter
Pengenalan pemancar tekanan cerdas:
Model BP93420-III pemancar tekanan digital cerdas terdiri dari sensor cerdas dan papan elektronik cerdas.sirkuit deteksi diafragma pengukuran, sensor suhu dan sirkuit kompensasi suhu, dll. Papan sirkuit cerdas terdiri dari pengontrol mikro komputer dan sirkuit perifer,menyelesaikan konversi sinyal tekanan menjadi sinyal listrikDigunakan untuk mengukur tekanan cairan, gas atau uap.
Fitur Produkdari pemancar tekanan cerdas:
1. rentang pengukuran yang luas
2. Berbagai bentuk sinyal output
3. titik nol diatur dan skala penuh
4. Keakuratan tinggi dan stabilitas
Aplikasidari pemancar tekanan cerdas:
1. minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
2. Pengukuran dan kontrol tekanan di lingkungan industri luar yang keras
| Parameter kinerja pemancar tekanan cerdas | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ≤ ± 0,1% FS |
| Hysteresis | ≤ ± 0,1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | Aluminium paduan |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 1,2 kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesanan |
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ:
Untuk merekomendasikan sensor yang paling cocok, tolong beri kami informasi di bawah ini.
1. suhu kerja: -40 ~ 125 ° C?
2- Rentang uji coba?
3. Output: 4-20mA, RS485 atau lainnya?
4Sekrup: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, langsung memimpin?
6Jumlah pesanan: ?
