Aluminium Alloy Smart Pressure Transducer Explosion Proof Housing Sensor Tekanan Cerdas
Product Details
| Nomor model.: | BP93420-III Smart Pressure Transmitter | Rentang Tekanan: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| Tingkat akurasi: | 0.25% F.S. | Sumber Daya: | 12~36V, Standar 24V |
| Jenis sinyal keluaran: | 4-20mA/RS485 | Jenis tekanan: | Gauge/Absolute/Dengan segel |
| Jenis struktur: | Pemancar Tekanan Cerdas | Media pengukur: | Cairan, Gas, Minyak |
| Bahan: | Alloy Aluminium Tiris | Jaminan: | 2 tahun |
| Menyoroti |
Aluminium Alloy Smart Pressure Transducer,Smart Pressure Transducer Rumah Proof Ledakan,Sensor Tekanan Cerdas 24VDC |
||
Product Description

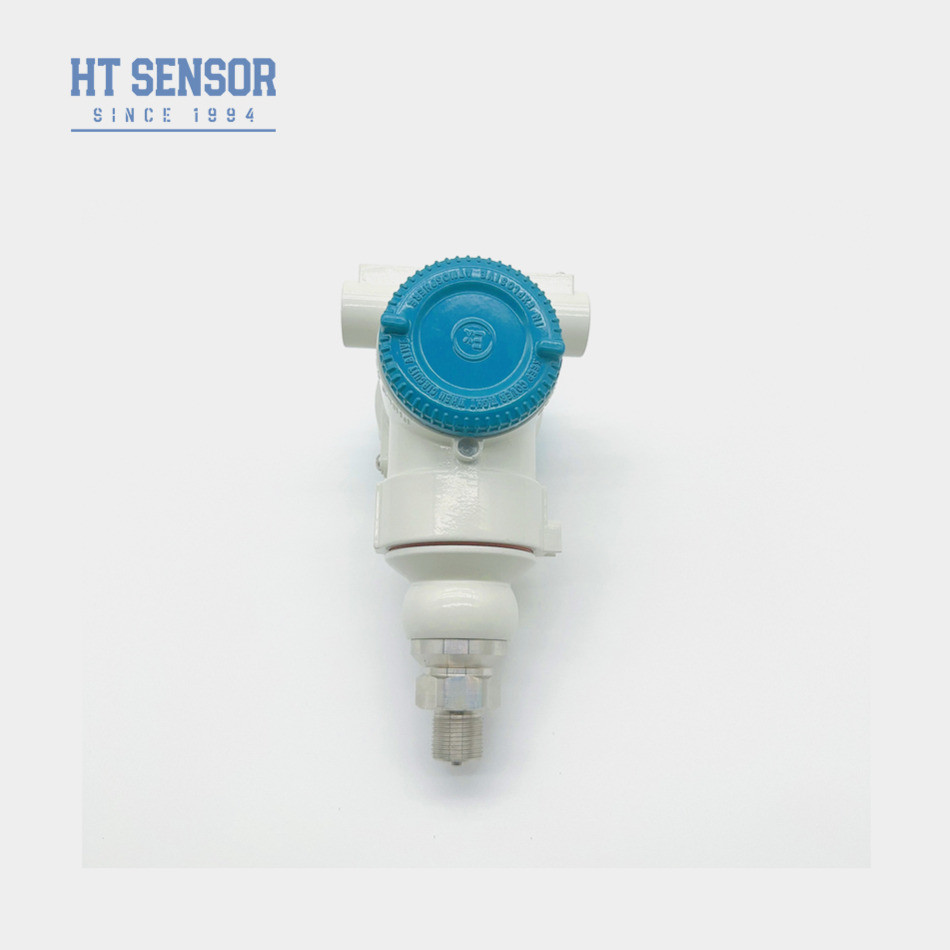

Aluminium Alloy Explosion Proof Housing 4-20mA 24VDC Smart Pressure Transmitter Sensor
BP93420-III Smart Pressure Transmitter
Pengenalan pemancar tekanan cerdas:
BP93420-III adalah perangkat serbaguna yang dirancang untuk pengukuran yang akurat dari cairan, gas, atau minyak.Transmitter menggunakan sensor tekanan piezoresistive dengan diafragma baja tahan karat terisolasi sebagai elemen sensor sinyal. Ini menyediakan nol yang dapat disesuaikan dan pengaturan skala penuh, bersama dengan berbagai pilihan sinyal output untuk memenuhi persyaratan aplikasi yang berbeda. Dengan akurasi dan stabilitas yang tinggi,BP93420-III memberikan pembacaan tekanan yang andal dan konsisten dari waktu ke waktuSelain itu, ia menawarkan pilihan kustomisasi yang luas, yang memungkinkan untuk disesuaikan dengan kebutuhan khusus mengenai jangkauan, akurasi, dan sinyal output.
Fitur Produkdari pemancar tekanan cerdas:
1. rentang pengukuran: -100kPa ~ 0 ~ 10kPa... 100MPa
2. Berbagai bentuk sinyal output
3. Keakuratan tinggi
4. Rumah tahan ledakan
Aplikasidari pemancar tekanan cerdas:
1. Saklar tekanan dan sistem hidrolik
2. Pengukuran tekanan gas dan cairan
3. Pengendalian proses
| Parameter kinerja pemancar tekanan cerdas | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ≤ ± 0,1% FS |
| Hysteresis | ≤ ± 0,1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | Aluminium paduan |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 1,2 kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesanan |
2.Catatan bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.

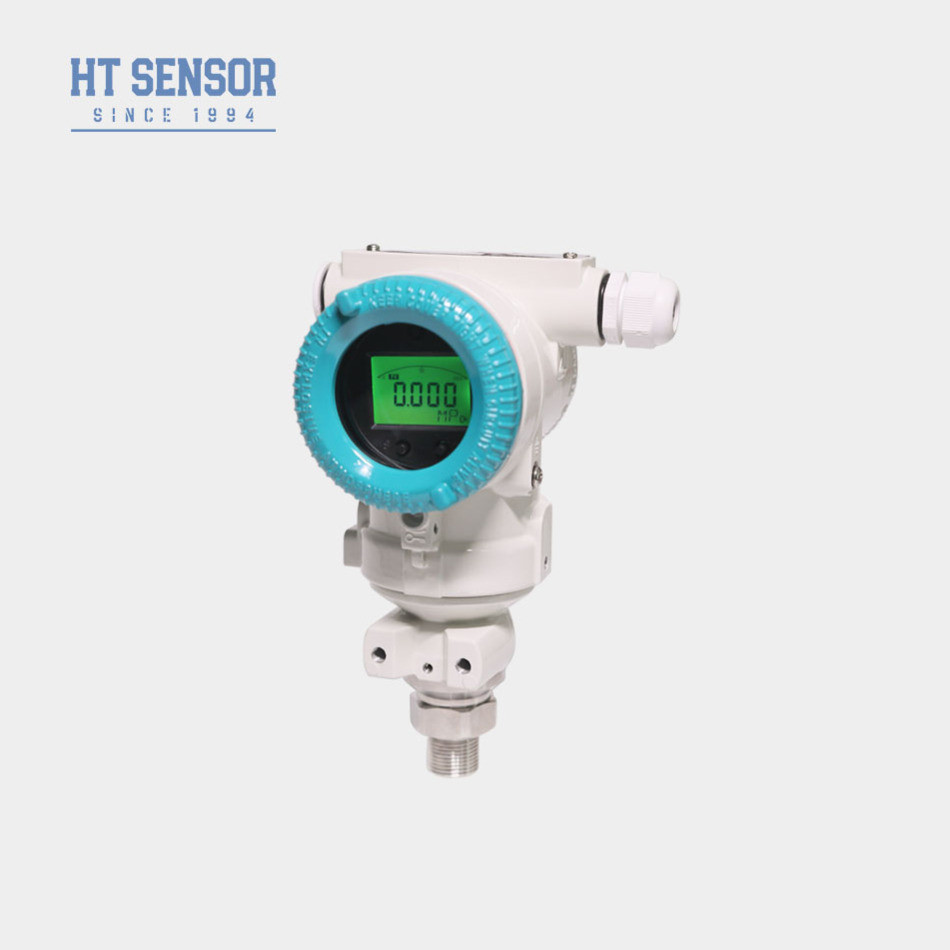

3.Jika pemesanan pemancar dengan kepala layar LCD atau LED, pastikan bahwa catu daya pemancar tidak lebih rendah dari 20VDC.
| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
