OEM 4-20mA+Hart Pressure Sensor Smart LCD Digital Display Sensor Tekanan 36VDC
Product Details
| Nomor model.: | BP93420-3051 | Rentang Tekanan: | -100kpa...0kpa ~10kpa...100MPa |
|---|---|---|---|
| Tingkat akurasi: | 00,5% F.S. 0,25% F.S. | Kekuatan: | 12-36Vdc |
| Output: | 4-20mA bisa dengan HART | Berat badan: | ~ 1,2 kg |
| Jenis tekanan: | Gauge, Tekanan Absolute, Tekanan Disegel | Kode HS: | 9026201090 |
| Jenis struktur: | Pemancar Tekanan Cerdas | Media pengukur: | Cairan, Gas, Minyak |
| Menyoroti |
OEM 4-20mA+Sensor Tekanan Jantung,Sensor Tekanan Hart Smart 36VDC,Sensor Tekanan LCD Digital 36VDC |
||
Product Description

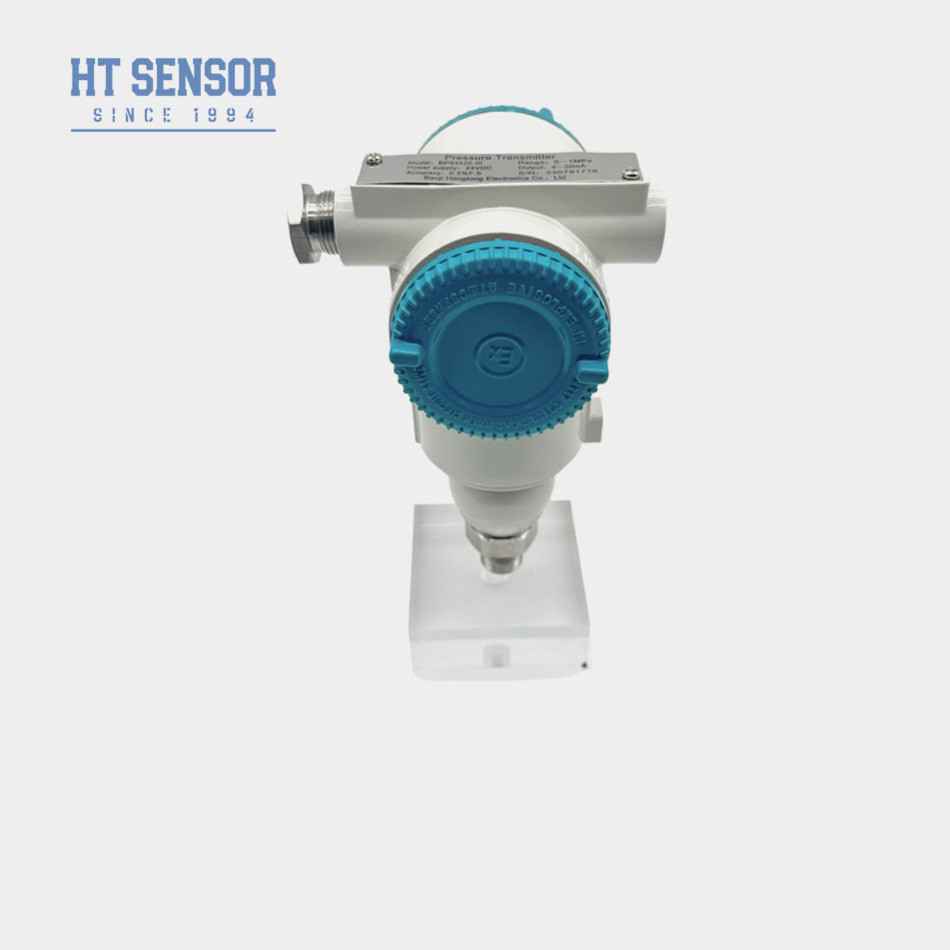

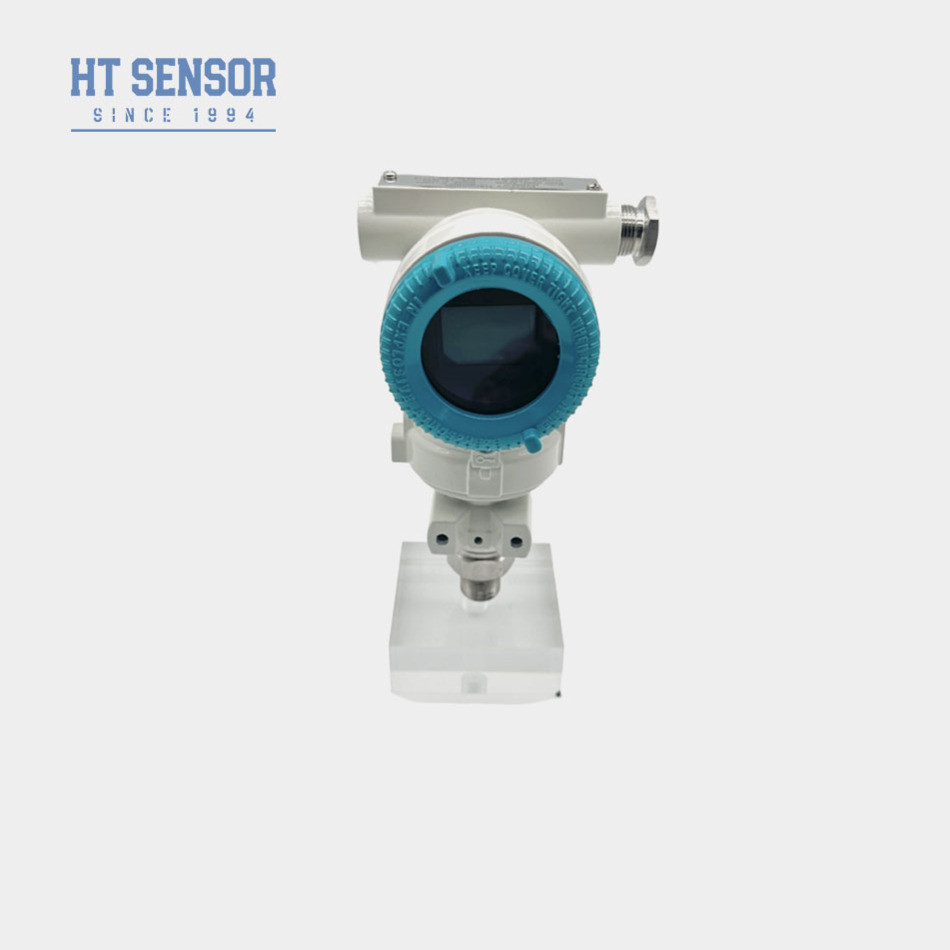

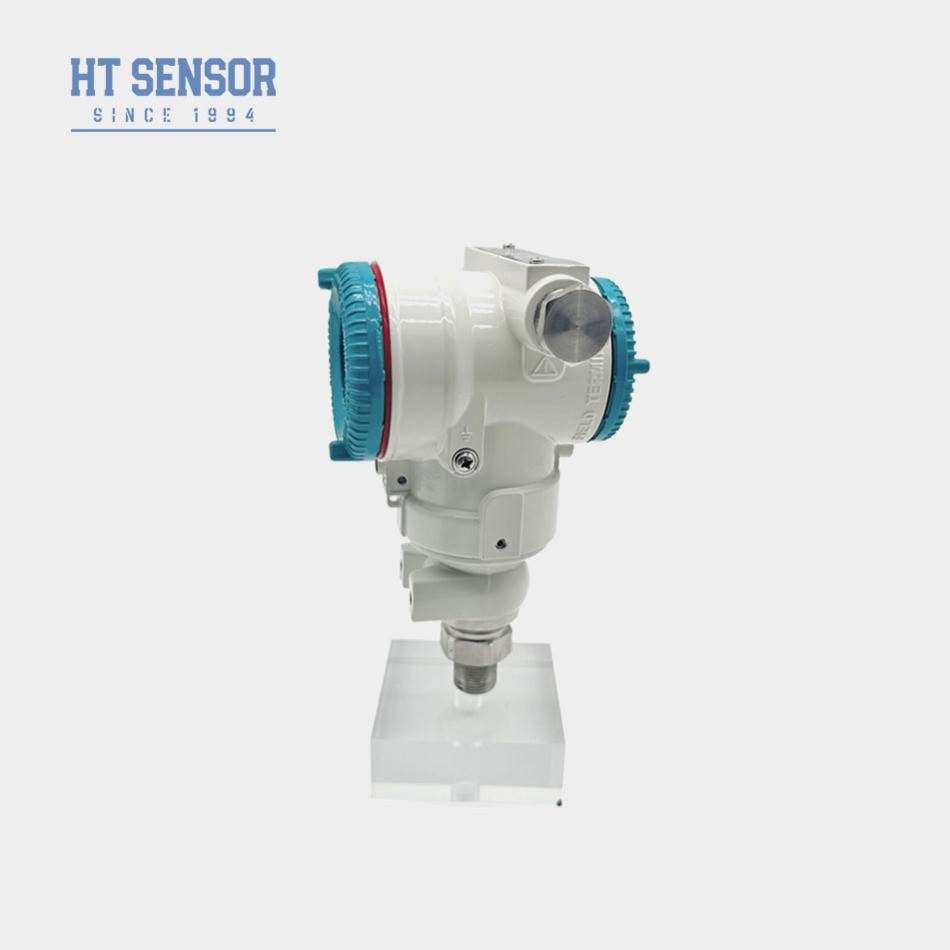

OEM Digital LCD Display 4-20mA+Hart Pressure Sensor Smart Pressure Transmitter
BP93420-3051 Smart Pressure Transmitter
Pengenalan pemancar tekanan cerdas:
BP93420-3051 pemancar tekanan cerdas terdiri dari dua komponen utama: sensor cerdas dan papan elektronik cerdas.Sensor cerdas termasuk sensor kapasitif, pengukuran diafragma deteksi sirkuit, sensor suhu, dan sirkuit kompensasi suhu.Papan elektronik cerdas terdiri dari pengontrol mikro komputer dan sirkuit periferal yang mengubah sinyal tekanan menjadi sinyal listrikTransmitter ini dirancang untuk mengukur tekanan cairan, gas, atau uap.
Fitur Produkdari pemancar tekanan cerdas:
1. rentang pengukuran yang luas, bentuk antarmuka tekanan yang beragam, dan tingkat perlindungan IP65.
2Berbagai bentuk sinyal output, diatur dan ditampilkan
3. titik nol diatur dan skala penuh
4Inti menggunakan silikon difusi presisi tinggi dan kinerja tinggisensor tekanan piezoresistif.
Aplikasidari pemancar tekanan cerdas:
1. Cocok untuk mengukur tekanan gas tidak korosif dan cairan dalam 316L stainless steel
2. minyak bumi, kimia, metalurgi, tenaga, dan hidrologi
3. Pengukuran dan kontrol tekanan di lingkungan industri luar yang keras
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter kinerja pemancar tekanan cerdas | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | ≤ ± 0,1% FS |
| Hysteresis | ≤ ± 0,1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | Aluminium paduan |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 1,2 kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesanan |
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan lain.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ:
T: Fitur apa yang ditawarkan oleh sensor tekanan Anda?
A: Transmitter sensor tekanan kami dikenal karena presisi tinggi, daya tahan, dan kinerja yang luar biasa. Kami juga menawarkan pilihan kustomisasi untuk memenuhi kebutuhan khusus.
T: Dapatkah saya meminta spesifikasi khusus untuk pemancar?
A: Ya, tim insinyur kami dapat menyesuaikan produk kami agar sesuai dengan kebutuhan unik Anda. Kami menyediakan layanan OEM dan ODM.
T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami memiliki kapasitas untuk memproduksi hingga 30.000 pemancar sensor tekanan per bulan, membuat kami sepenuhnya mampu menangani pesanan skala besar.kami sarankan menghubungi tim penjualan kami sebelumnya untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
T: Berapa lama waktu yang dibutuhkan untuk pengiriman?
A: Untuk model standar, periode pengiriman biasanya 5-8 hari kerja.
T: Bagaimana harga produk Anda? Apakah Anda menawarkan diskon?
A: Harga produk kami kompetitif, dan kami menawarkan diskon untuk pesanan massal atau kemitraan jangka panjang.
T: Apa garansi untuk produk Anda? Dan bagaimana dengan layanan purna jual?
A: Produk kami datang dengan garansi 24 bulan setelah pengiriman. tim layanan purna jual kami tersedia untuk menanggapi pertanyaan dalam waktu 24 jam,dan kami juga menawarkan instruksi jarak jauh melalui jaringan PC bila diperlukan.
