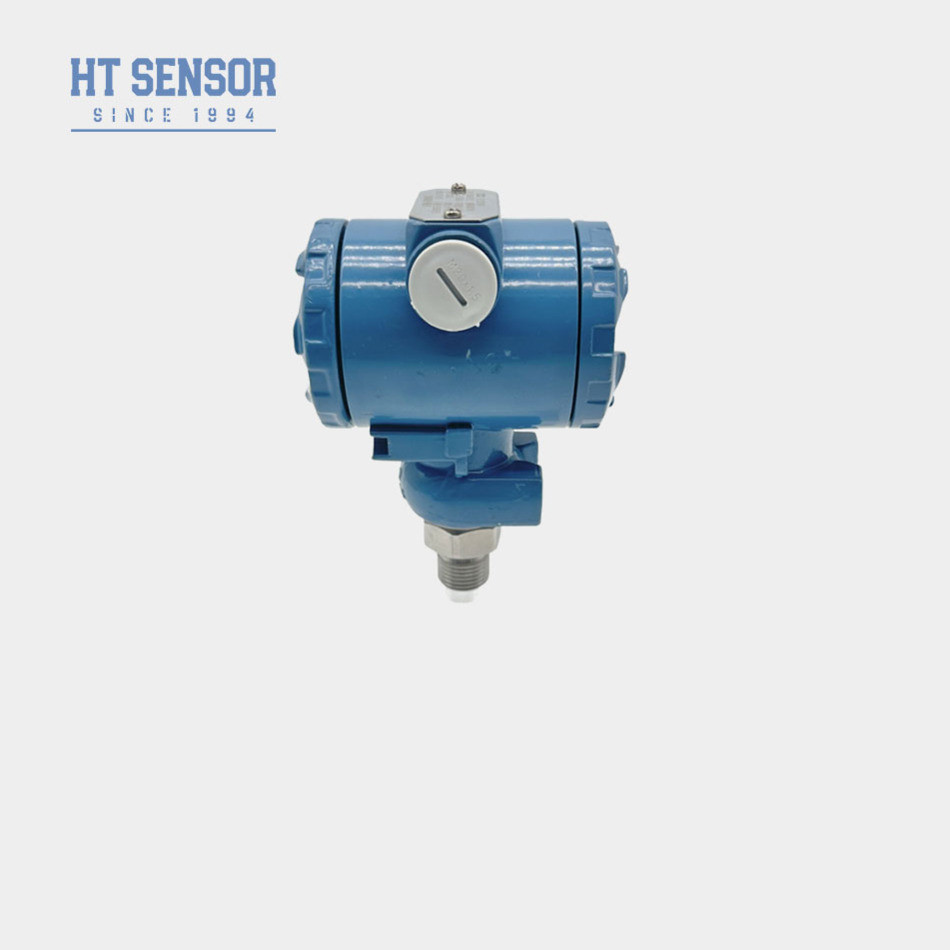

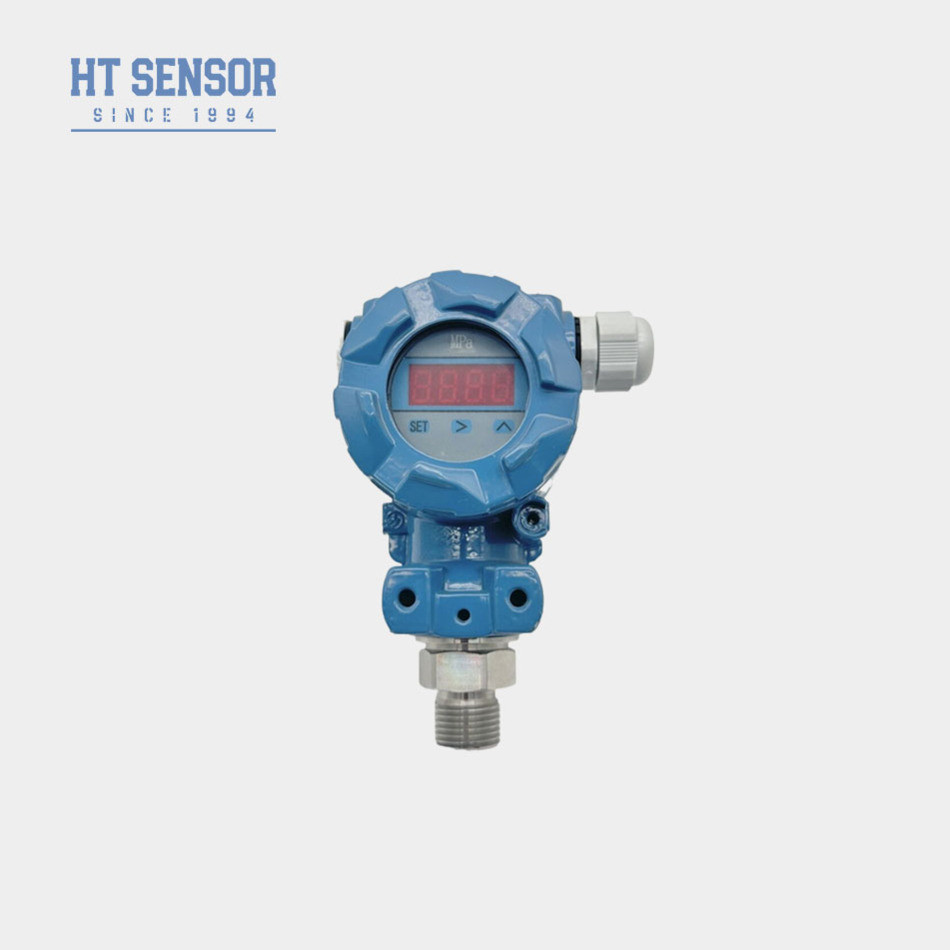

BP93420-III Smart Pressure Transmitter
Pengenalan pemancar tekanan cerdas:
BP93420III pemancar tekanan menggunakan seri HT silikon piezoresistive isolasi isi minyak inti sebagai elemen pengukuran sinyal. inti ini bertanggung jawab untuk mengukur tekanan dengan akurat.Sinyal sensor kemudian diproses oleh sirkuit yang mengubahnya menjadi sinyal output standarUntuk memastikan kinerja yang dapat diandalkan dan meminimalkan gangguan, produk ini menjalani pengujian ketat dan skrining penuaan di setiap tahap produksi, termasuk komponen, setengah jadi,dan produk jadi. Antarmuka tekanan pemancar dirancang dalam berbagai bentuk untuk memenuhi berbagai kebutuhan dan aplikasi.
Fitur Produkdari pemancar tekanan cerdas:
1. rentang pengukuran yang luas, dan bentuk antarmuka tekanan yang beragam
2Berbagai bentuk sinyal output, diatur dan ditampilkan
3. titik nol diatur dan skala penuh
4Inti menggunakan silikon difusi presisi tinggi dan kinerja tinggisensor tekanan piezoresistif
Aplikasidari pemancar tekanan cerdas:
1Dirancang untuk mengukur tekanan gas dan cairan non-korosif menggunakan baja tahan karat 316L.
2Ideal untuk industri seperti minyak bumi, kimia, metalurgi, tenaga, dan hidrologi.
3. Cocok untuk pengukuran dan kontrol tekanan di lingkungan industri luar yang keras.
4Dapat digunakan dalam sistem kontrol hidrolik dan pneumatik untuk pengukuran dan kontrol tekanan yang tepat.
| Parameter kinerja pemancar tekanan cerdas |
| Jangkauan pengukuran |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
≤ ± 0,1% FS |
| Hysteresis |
≤ ± 0,1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
Aluminium tuang |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex db IIC T6 Gb |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 1,2 kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
1Saat memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan lain.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
| Panduan pesanan |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ/IQT |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
T: Apa fitur utama pemancar sensor tekanan Anda?
A: Sensor tekanan kami dikenal karena presisi tinggi, kinerja yang sangat baik, dan daya tahan. Kami juga menawarkan pilihan kustomisasi untuk memenuhi kebutuhan khusus.
T: Dapatkah saya meminta spesifikasi khusus untuk pemancar?
A: Ya, tim insinyur kami dapat menyesuaikan produk kami untuk memenuhi kebutuhan unik Anda. Kami menawarkan layanan OEM dan ODM.
T: Berapa jangka waktu pengiriman yang khas?
A: Untuk model standar, periode pengiriman biasanya 5-8 hari kerja.
T: Bagaimana harga produk Anda? Apakah Anda menawarkan diskon?
A: Harga produk kami kompetitif, dan kami menawarkan diskon untuk pesanan massal atau kemitraan jangka panjang.
T: Apa garansi untuk produk Anda? Dan bagaimana dengan layanan purna jual?
A: Produk kami datang dengan garansi 24 bulan setelah pengiriman. tim layanan purna jual kami tersedia untuk menanggapi pertanyaan dalam waktu 24 jam,dan kami juga menawarkan instruksi jarak jauh melalui jaringan PC bila diperlukan.
