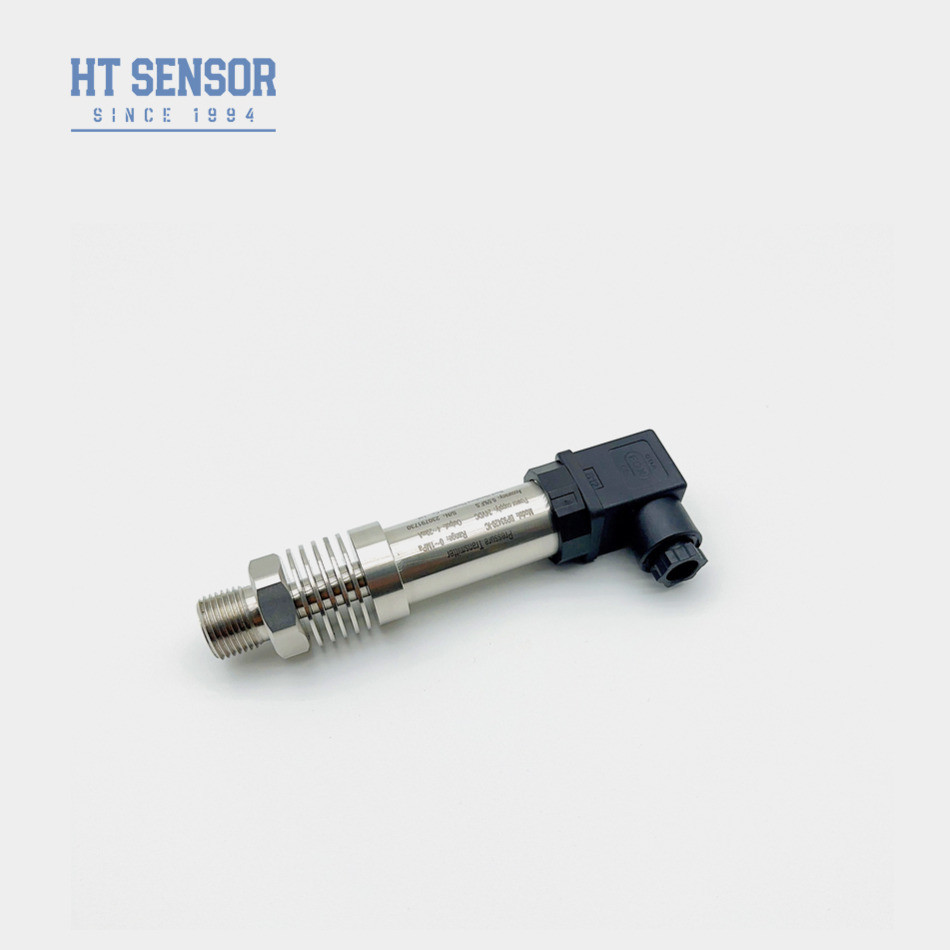

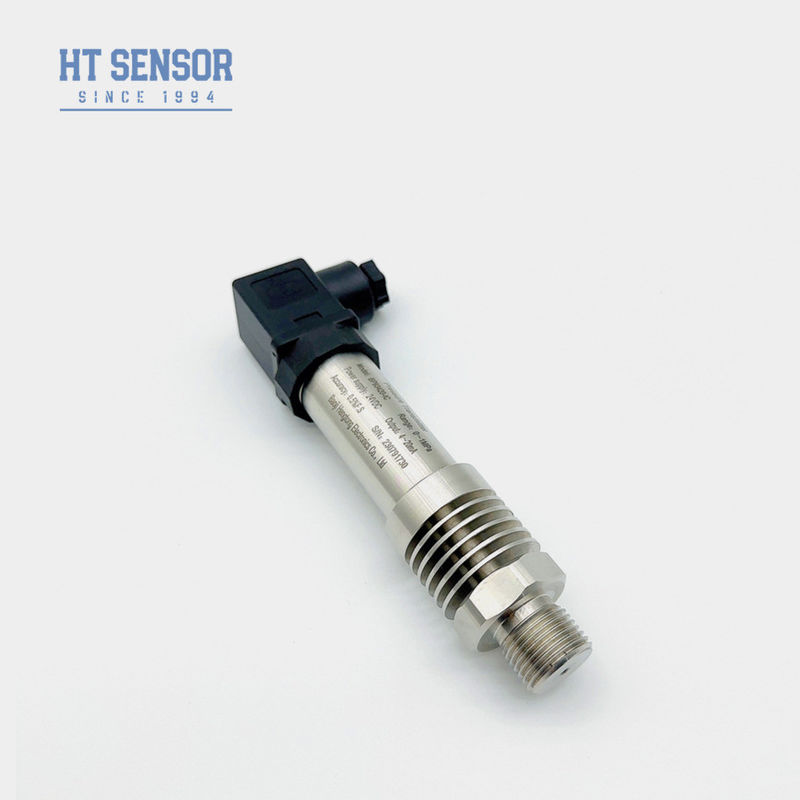

BP93420-IC Industrial Pressure Transducer 4-20mA 24V Sensor Tekanan Temp Tinggi
Product Details
| Nomor model.: | Sensor Tekanan Industri BP93420-IC | Rentang Tekanan: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Tingkat akurasi: | ≤ 0,5% F.S. | Output: | 4-20mA /0-5VDC /0-10VDC /0.5-4.5VDC |
| Sumber Daya: | 3.3-5.5VDC /12-36VDC | Jenis tekanan: | Gauge/Absolute/Dengan segel |
| Media pengukur: | Cairan, Gas, Minyak | Peringkat IP: | IP65 |
| Pengaturan khusus: | <i>Available |</i> <b>Tersedia |</b> <i>Customized Request</i> <b>Permintaan Disesuaikan</b> | Jaminan: | 2 tahun |
| Menyoroti |
BP93420-IC Industrial Pressure Transducer,Transduser Tekanan Industri 4-20mA,24V Sensor Tekanan Suhu Tinggi RoHs |
||
Product Description
BP93420-IC 4-20mA 24V Sensor Tekanan Industri Untuk Lingkungan Suhu Tinggi
BP93420IC Sensor Transmitter Tekanan
Pengenalan sensor tekanan industri:
BP93420-IC adalah sensor pemancar tekanan suhu tinggi yang menggunakan inti pengukuran inti yang diisi minyak isolasi tahan tekanan seri HT19 yang canggih.Dengan struktur disipasi panas khusus yang terintegrasi ke dalam pemancarDengan desain unik ini memungkinkan pengukuran tekanan yang dapat diandalkan dan akurat di lingkungan yang menuntut dengan suhu tinggi.Ini adalah pilihan yang sangat baik untuk aplikasi yang melibatkan fluktuasi suhu atau beroperasi di bawah kondisi tinggiBP93420-IC banyak digunakan dalam proses industri dan sistem yang membutuhkan pemantauan tekanan yang tepat dalam pengaturan suhu tinggi yang menantang.
Fitur Produkdari sensor tekanan industri:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
2. Struktur baja tahan karat IP65
3. nol dan skala penuh diatur
4. presisi tinggi, semua struktur stainless steel
Aplikasidari sensor tekanan industri:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
| Parameter kinerja sensor pemancar tekanan | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | 0.1% FS |
| Hysteresis | 0.1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 150oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,4kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesanan |
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan lain.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
Untuk merekomendasikan sensor yang paling cocok, tolong beri kami informasi di bawah ini.
1. suhu kerja: -40 ~ 125 ° C?
2- Rentang uji coba?
3. Output: 4-20mA, RS485 atau lainnya?
4Sekrup: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, langsung memimpin?
6Jumlah pesanan: ?
