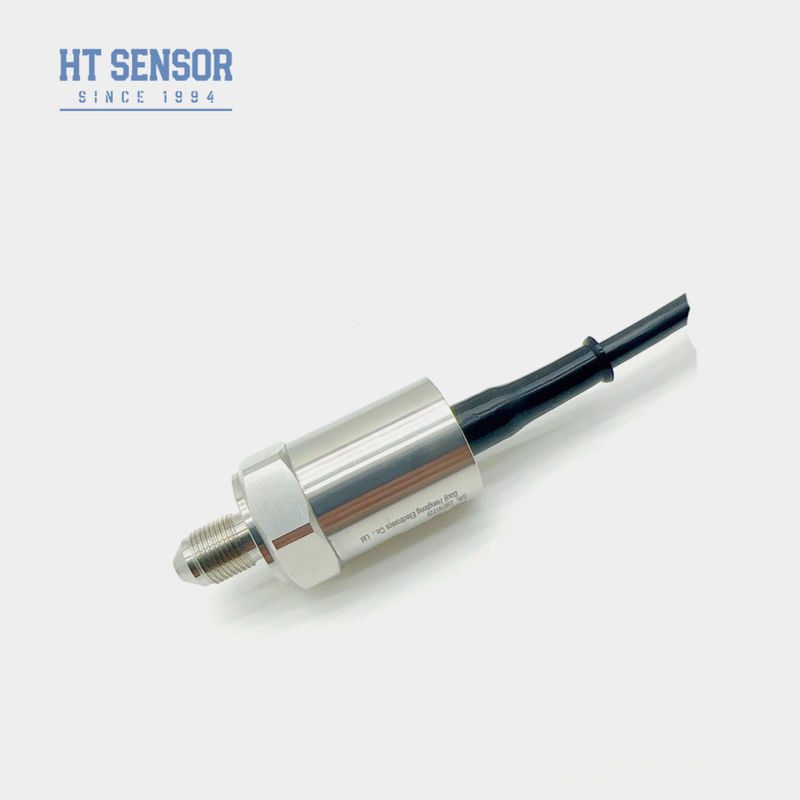

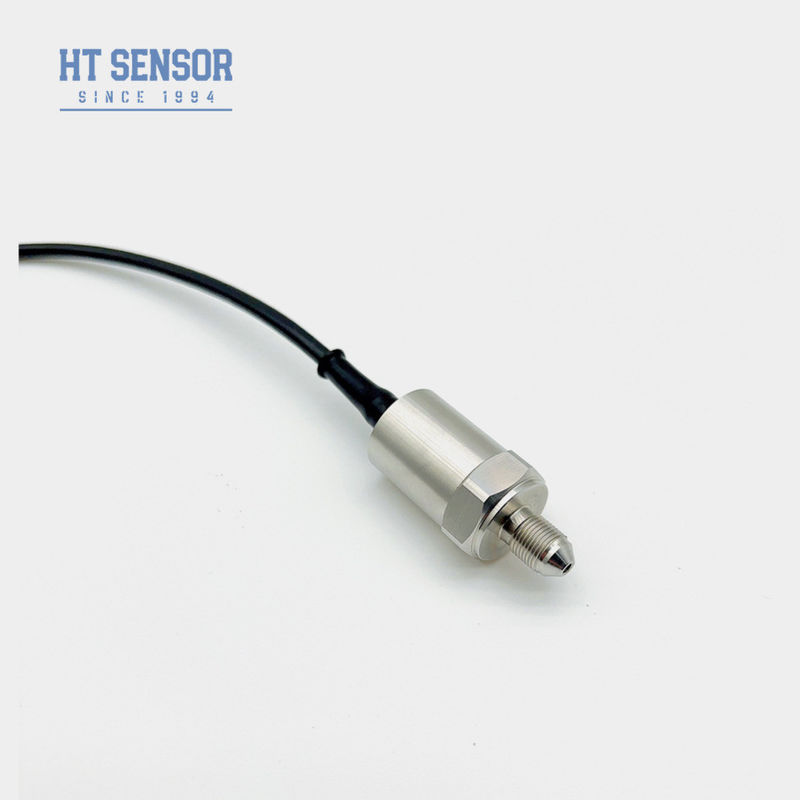

BP9325 Sensor Tekanan Industri MV Sinyal Sensor Tekanan Piezoresistif Silicon
Detail Produk
| Nomor model.: | Sensor Tekanan Industri BP9325 | Bahan Perumahan: | Baja tahan karat |
|---|---|---|---|
| Suhu operasi: | -20 ℃ hingga +80 ℃ | Sumber Daya: | 10V/1.5mA |
| Rentang Tekanan: | 0-100MPa | Peringkat IP: | IP65 |
| Keluaran Sinyal: | MV | Jenis koneksi: | Konektor M12 |
| Jaminan: | 2 tahun | Jenis: | Piezoresistif Silikon difusi |
| Menyoroti |
Sensor Tekanan Industri BP9325,Sinyal MV Sensor Tekanan Industri 1.5mA,1.5mA Silicon Piezoresistive Pressure Sensor |
||
Deskripsi Produk
Pengenalan sensor tekanan industri:
BP9325 silikon piezoresistive sensor tekanan adalah silikon difusi yang sangat stabilTekanan diferensial dari media yang diukur ditransmisikan kediafragma silikon melalui diafragma isolasi 316L dan minyak silikon.menggunakan efek piezoresistif dari silikon difusi, ia mencapai tujuanuntuk mengukur tekanan cairan dan gas
Fitur Produkdari sensor tekanan industri:
1Menggunakan teknologi canggih dan 316L stainless steel casing, dengan bahan
2. seperti titanium penuh dan diafragma Hastelloy
3. Menggunakan sirkuit film tebal untuk kompensasi suhu dan koreksi titik nol
4. Keandalan tinggi, repeatability, dan stabilitas
Aplikasidari sensor tekanan industri:
1. Cocok untuk mengukur tekanan gas tidak korosif dan cairan dengan 316L stainless steel
2. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia,metalurgi, pembangkit listrik, dan hidrologi
3. Digunakan dalam industri maritim dan penerbangan
4Sistem kontrol hidraulik dan pneumatik
5. Pengendalian proses
Kondisi Dasardari sensor tekanan industri:
1Sumber Daya: ≤2mADC (nilai khas 1,5mADC)
2. Impedansi masukan: 2.5KΩ~6KΩ
3. Output Impedansi:2.5KΩ~6KΩ
4Koneksi listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter kinerja: | |||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel (S) | 3500KPa,7MPa,10MPa,20MPa,40MPa,60MPa,100MPa | ||||
| Jenis | Maksimal | Satuan | |||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~0,1kg | ||||
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C | |||||
Untuk merekomendasikan sensor yang paling cocok, tolong beri kami informasi di bawah ini.
1. suhu kerja: -40 ~ 125 ° C?
2- Rentang uji coba?
3. Output: 4-20mA, RS485 atau lainnya?
4Sekrup: G1/4, 1/4NPT, R1/4, M20*1.5?
5Hirschmann, Packard, langsung memimpin?
6Jumlah pesanan: ?
