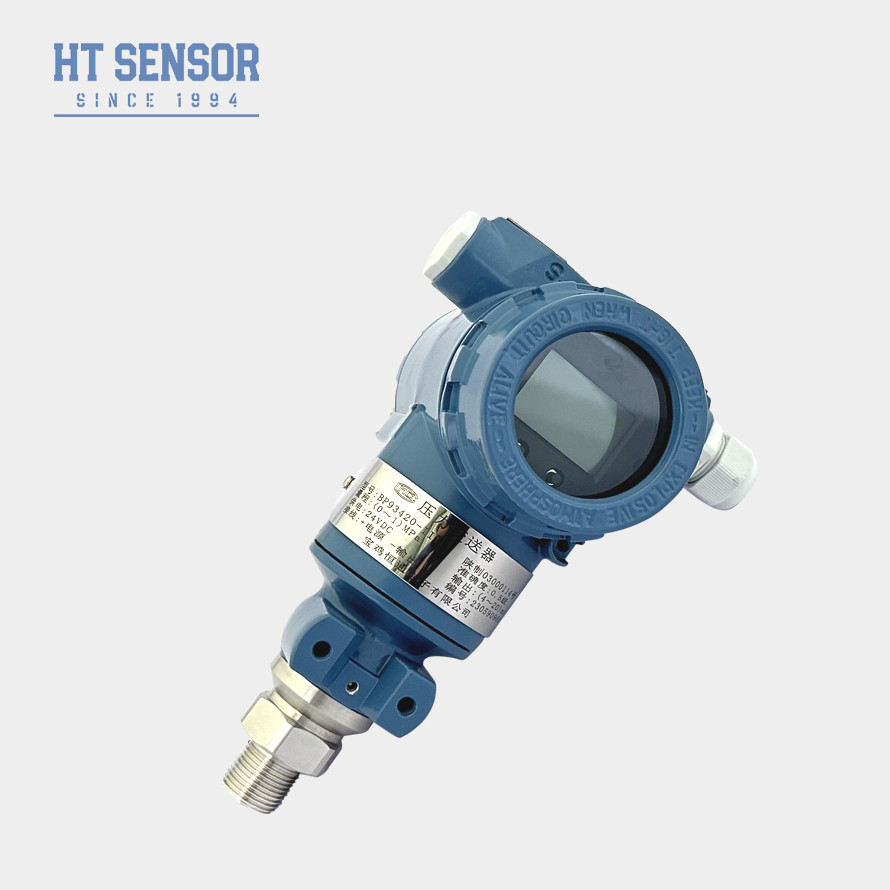

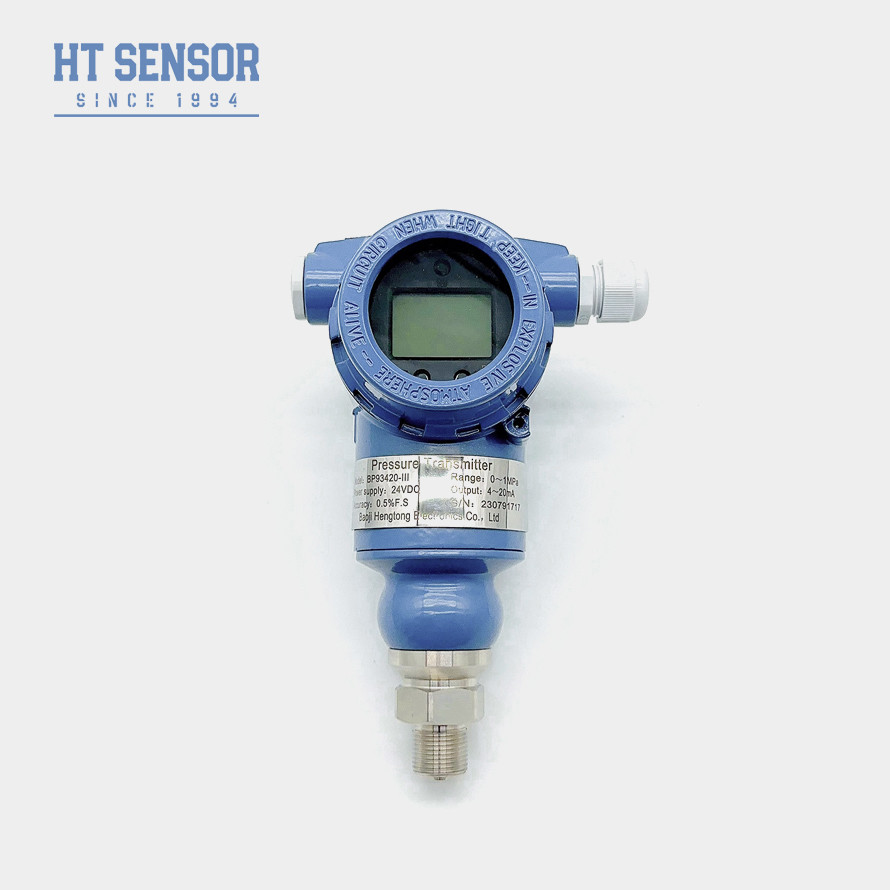

BP93420-IIISensor Tekanan Industri
Pengantar dariSensor Tekanan Industri:
BP93420-III Industrial sensor tekanan pemancar terdiri dari modul sensor tekanan dan papan sirkuit cerdas. bagian sensor cerdas termasuk sensor tekanan silikon,sirkuit deteksi diafragma pengukuran, sensor suhu dan sirkuit kompensasi suhu.Papan sirkuit cerdas terdiri dari pengontrol mikro komputer dan sirkuit perifer untuk menyelesaikan konversi sinyal tekanan ke sinyal listrikDigunakan dalam industri untuk mengukur tekanan cairan, gas atau uap.
Fitur ProdukdariSensor Tekanan Industri:
1. rentang pengukuran yang luas, bentuk antarmuka tekanan yang beragam, dan tingkat perlindungan IP65.
2Berbagai bentuk sinyal output, diatur dan ditampilkan.
3. titik nol yang disesuaikan dan skala penuh.
4Inti menggunakan silikon difusi presisi tinggi dan kinerja tinggisensor tekanan piezoresistif.
AplikasidariSensor Tekanan Industri:
1. Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dalam 316L stainless steel.
2. minyak bumi, kimia, metalurgi, tenaga, dan hidrologi.
3. Pengukuran dan kontrol tekanan di lingkungan industri luar yang keras.
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter KinerjaSensor Tekanan Industri |
| Jangkauan pengukuran |
- 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
≤ ± 0,1% FS |
| Hysteresis |
≤ ± 0,1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
Aluminium paduan |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 1,2 kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak kurang dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5. rentang suhu operasi nominal O-ring karet fluorine adalah -20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari -20 °C, EPDM O-type sealing ring harus dipilih.
6. Kabel tidak disertakan secara default. Ketika kabel pendukung diperlukan: Jika tidak ada instruksi khusus, bahan kabel polietilena dapat digunakan. Jika Anda membutuhkan bahan kabel yang berbeda,Tolong jelaskan dalam formulir pesanan.
7Dalam kasus persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanan |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ/IQT |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
1T: Apa karakteristik pemancar sensor tekanan Anda?
A: Presisi tinggi, tahan lama, kinerja yang sangat baik.
2Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus. Kami menawarkan layanan OEM dan ODM.
3Berapa kapasitas produksi Anda?
A: Fasilitas produksi kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami dilengkapi dengan baik untuk memenuhi kebutuhan pesanan skala besar.disarankan agar Anda menghubungi tim penjualan kami terlebih dahulu untuk memastikan jadwal produksi dan pengiriman yang lancar.
4. T: Berapa waktu memimpin umum?
A: Model standar 5 ~ 8 hari kerja.
5. T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif, diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Berapa masa garansi produk Anda? Bagaimana dengan layanan purna jual?
A: Periode garansi kami adalah 24 bulan setelah pengiriman, dan kami akan menjawab pertanyaan Anda dalam waktu 24 jam setelah penjualan.remote guidance melalui jaringan PC setiap saat.adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
