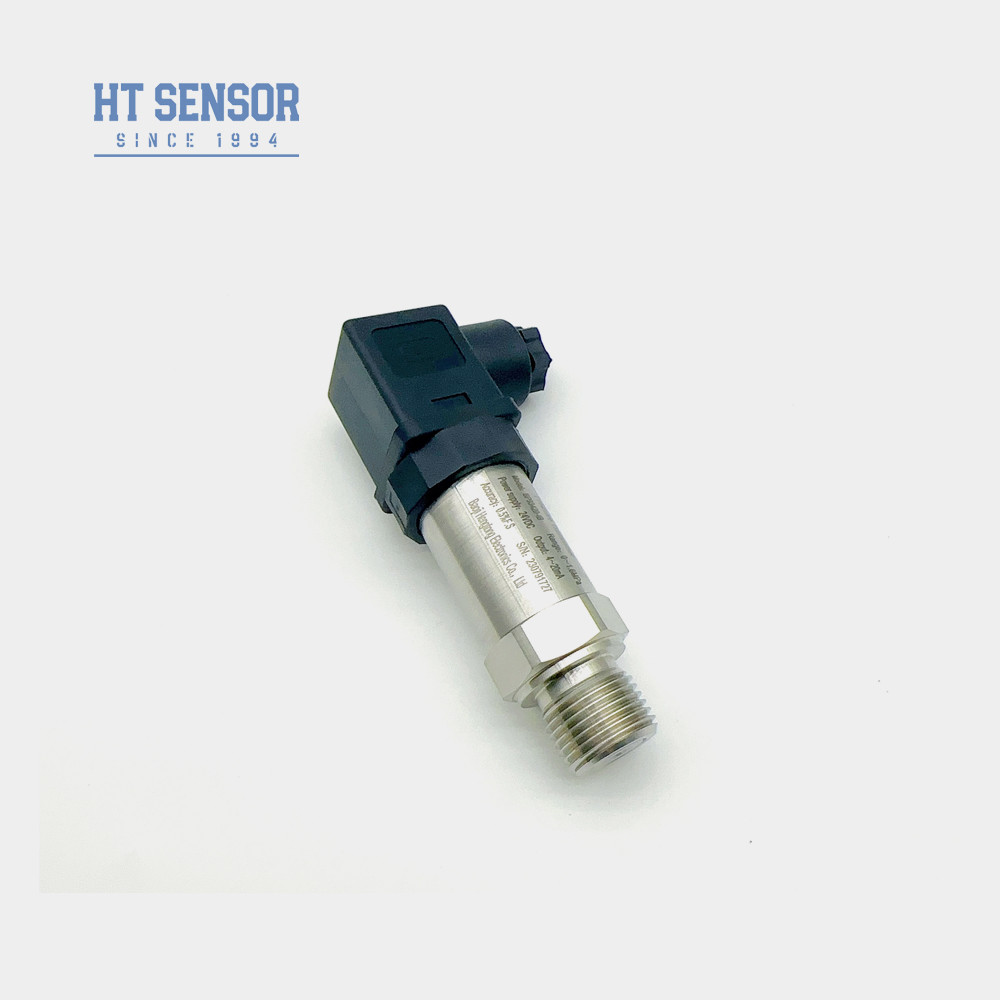

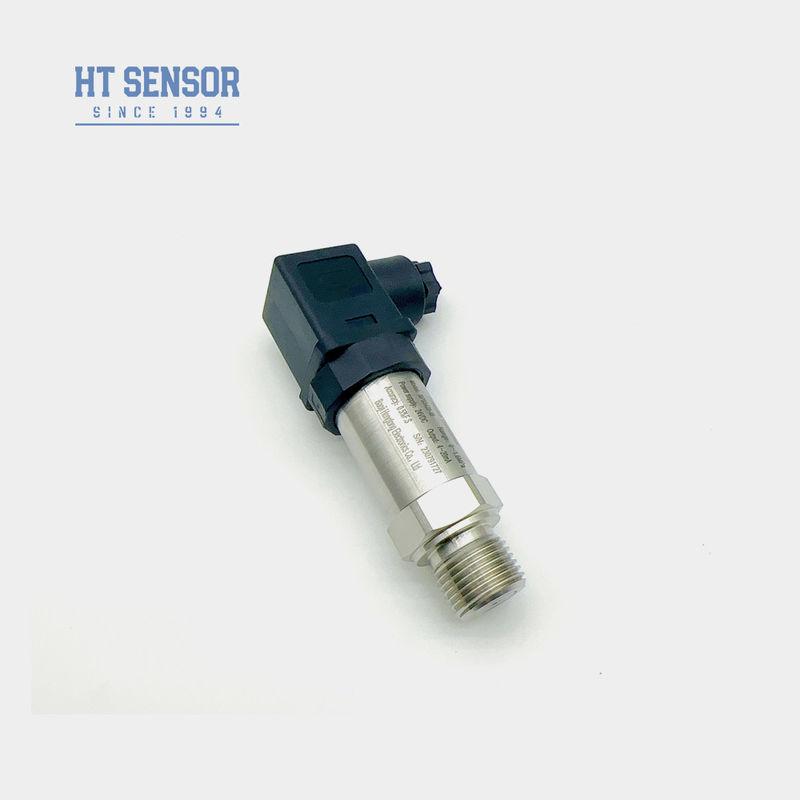

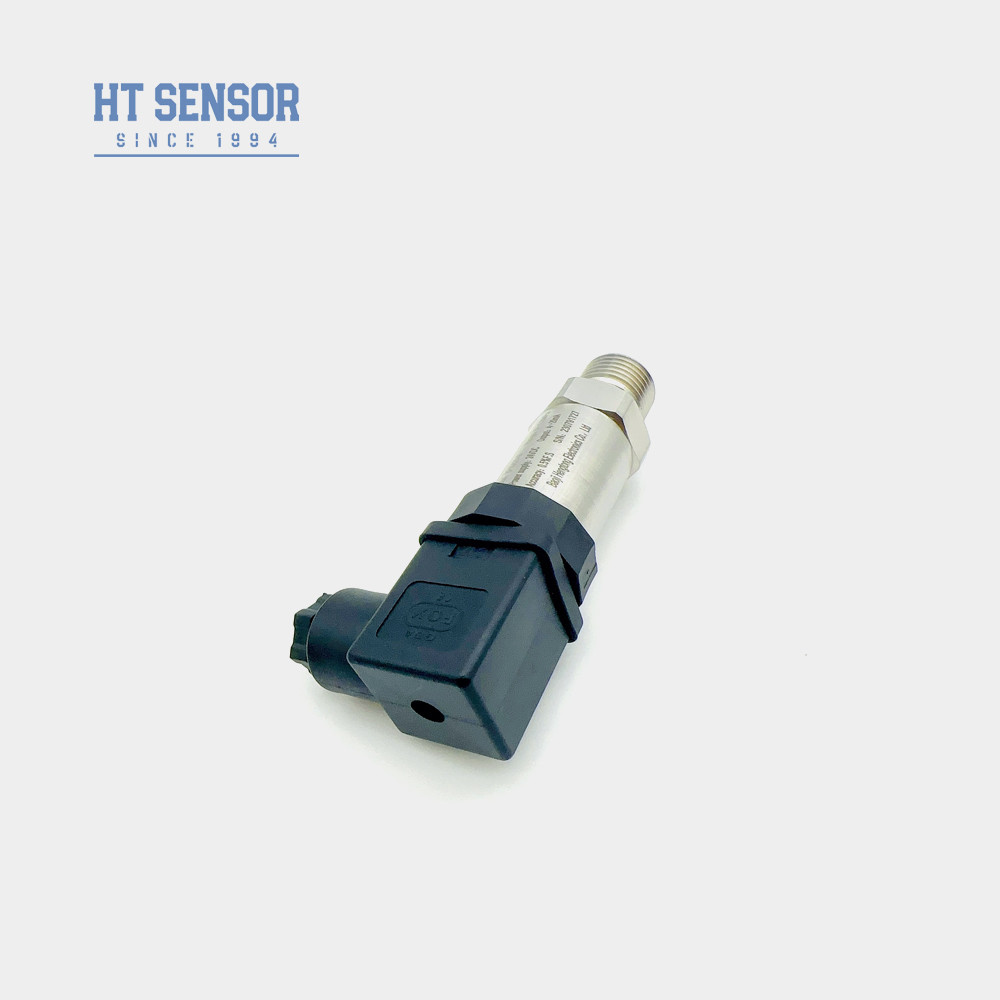

RS485 Smart Pressure Transmitter Sensor 4 - 20mA Dengan HART Diffusion Silicon Pressure Transmitter
Product Details
| Model no.: | BPZ93420-IB | Kekuatan: | 12-36Vdc |
|---|---|---|---|
| Keluaran: | RS485/ 4-20mA DENGAN HART | Stabilitas jangka panjang: | +-0,2% F.S/Tahun (jenis) |
| Bahan perumahan: | 316L. atau 304SS | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Merek dagang: | sensor HT | Media pengukur: | <i>Liquid air.</i> <b>Udara cair.</b> <i>water oil</i> <b>minyak air</b> |
| Nilai akurasi: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> | Rentang tekanan: | 0kpa~5kpa...100MPa |
| Menyoroti |
HART Diffusion Silicon Pressure Transmitter,RS485 Smart Pressure Transmitter Sensor,Sensor Transmitter Tekanan Cerdas 20mA |
||
Product Description
RS485 Smart Pressure Transmitter Sensor 4-20mA Dengan HART Diffusion Silicon Pressure Transmitter
BZP93420IB Sensor Smart Pressure Transmitter
Pengenalan sensor pemancar tekanan cerdas:
BPZ93420-IB sensor pemancar tekanan cerdas mengadopsi presisi tinggi dan stabilitas tinggi difusi inti silikon sebagai chip sensor tekanan pemancar, teknologi chip canggih,mendukung presisi tinggi dan stabilitas tinggi amplifier sirkuit terpadu dengan nol, kompensasi skala penuh, kompensasi suhu, tekanan media yang diukur dikonversi menjadi sinyal komunikasi standar RS485.dengan presisi tinggi, stabilitas yang baik dan kemampuan anti-interferensi yang unggul.pengujian siklus penuaan suhu tinggi dan rendah dan proses kompensasi suhu digital presisi.
Sensor berkualitas tinggi, sirkuit penguat presisi, proses produksi yang ketat, inspeksi yang sempurna dan peralatan pengujian penuaan, untuk memastikan kualitas produk yang sangat baik.Produk ini banyak digunakan dalam sistem kontrol hidrolik dan pneumatikPetrochemical, perlindungan lingkungan, kompresi udara; inspeksi operasi pembangkit listrik, sistem rem lokomotif; unit termoelektrik; industri ringan, metalurgi mekanik;Otomatisasi bangunan, sistem pasokan air tekanan konstan; sistem otomatisasi dan inspeksi lainnya; inspeksi dan kontrol proses industri.
Fitur Produkdari sensor pemancar tekanan cerdas:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
2. Desain kompak dan ringan
3.Presisi tinggi, semua struktur stainless steel.
4.Dapat menambahkan kepala jam tangan LED atau LCD, tampilan di tempat
Aplikasidari sensor pemancar tekanan cerdas:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
| Parameter kinerja sensor pemancar tekanan cerdas | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | 0.1% FS |
| Hysteresis | 0.1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,3kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA ((+HART) | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| RS485 | 12 ~ 30VDC | 4 kawat |
| Tip pemesanan sensor pemancar tekanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan dengan kepala transduser layar LCD atau LED, daya pemancar seharusnya tidak kurang dari 20 VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman.
5. rentang suhu operasi nominal O-ring karet fluorine adalah -20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari -20 °C, EPDM O-type sealing ring harus dipilih.
6. Panjang kabel default adalah 1,5m dan ada tiga jenis bahan untuk dipilih. Jika tidak ada instruksi khusus, tidak ada kabel atau bahan kabel polietilena dapat digunakan.Jika Anda membutuhkan bahan kabel yang berbeda, silakan jelaskan dalam formulir pesanan.
7. Dalam kasus getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat dan persyaratan khusus lainnya, harap beri tahu perusahaan kami dan tunjukkan dalam pesanan.
| Panduan pesanan sensor pemancar tekanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ1/IQ2 | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A:Produk kami memiliki garansi terbatas 12 hingga 18 bulan dari tanggal pengiriman ke pembeli asli. Hengtong akan mengganti atau memperbaiki produk yang cacat secara gratis.Jaminan ini tidak berlaku untuk setiap unit telah dimodifikasi, disalahgunakan, diabaikan.
