Flanged Flush Diaphragm Pressure Sensor DN25 Piezoresistive Pressure Transmitter
Product Details
| Model NO.: | BP93420-IIIFL | Sumber daya listrik: | 9-36VDC |
|---|---|---|---|
| Ouptut: | 4-20mA dengan layar LED LCD | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Jangkauan: | 0-35kpa~20Mpa | Jenis struktur: | Sensor Tekanan Diafragma Siram |
| Media pengukur: | Cairan, gas, lem minuman dan sebagainya | Tingkat akurasi: | 0,5% |
| Peringkat IP: | IP65 | Pengaturan khusus: | Tersedia OEM dan ODM |
| Menyoroti |
Flanged Flush Diaphragm Pressure Sensor,Sensor tekanan diafragma flush DN25,Transmitter Tekanan Piezoresistif Cairan |
||
Product Description

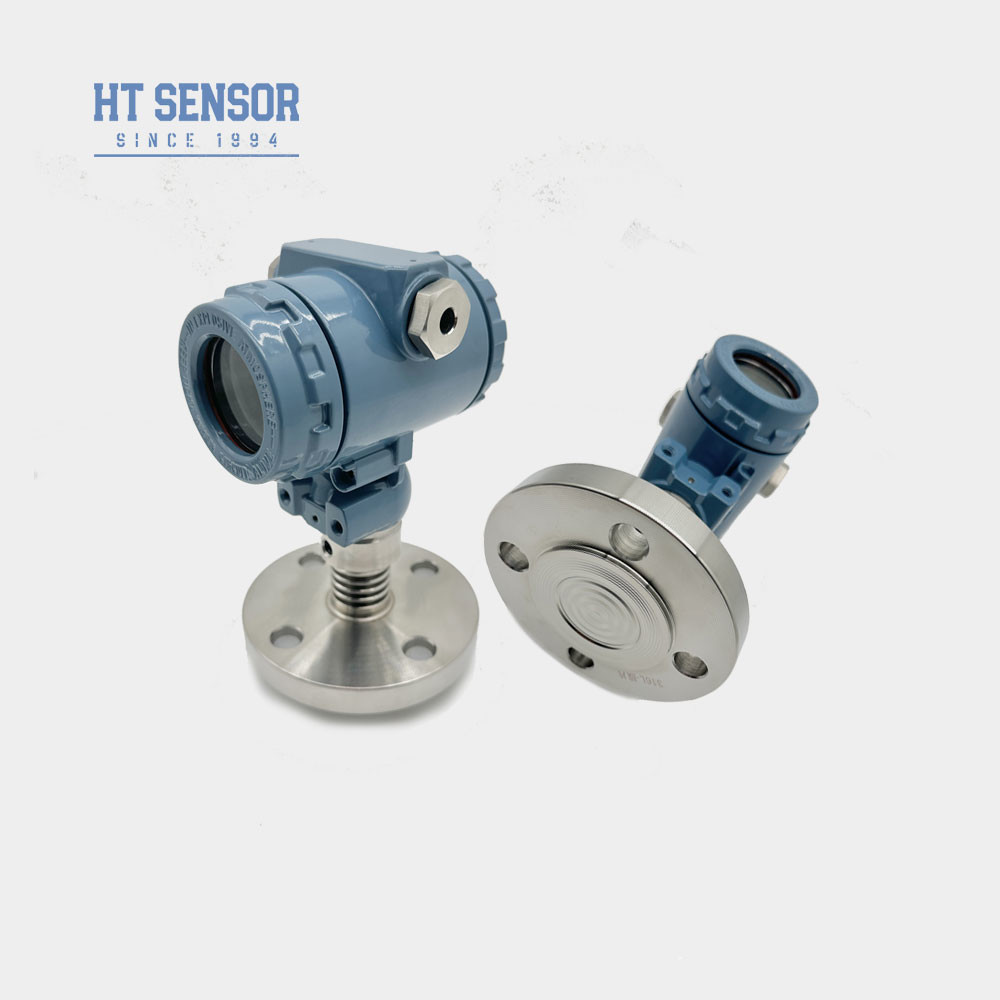

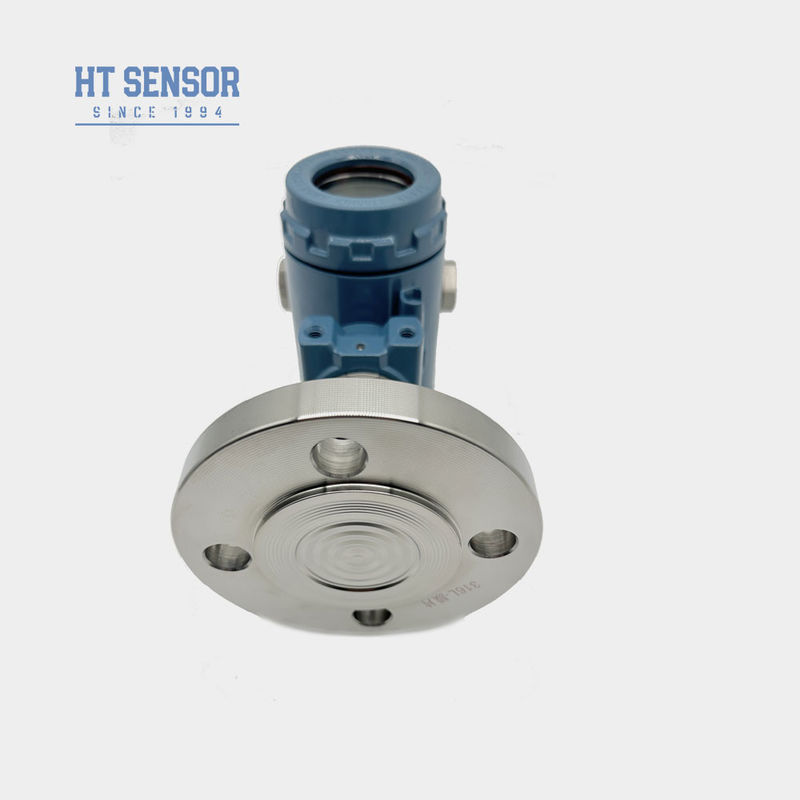

Piezoresistive Pressure Transmitter Flush Diaphragm Pressure Sensor DN25 Flanged Diaphragm Sensor
BP93420-IIIFL Pressure Transmitter
Pengenalan sensor tekanan diafragma flush:
BP93420-III-FL pemancar tekanan menggunakan seri HT silikon resistive film isi minyak inti sebagai elemen pengukuran sinyal.Sambungan proses mengadopsi pengelasan langsung dari diafragma isolasi 316L dan flange yang cocok untuk memastikan presisi pengukuran tekananPencuci panas yang disesuaikan dapat beradaptasi dengan lingkungan suhu tinggi.Sirkuit pemrosesan sinyal yang terletak di dalam rumah stainless steel mengubah sinyal sensor menjadi sinyal output standarSeluruh produk telah menjalani pengujian ketat dan skrining penuaan komponen, produk setengah jadi, dan produk jadi, memastikan kinerja yang stabil dan dapat diandalkan.
| Parameter Kinerja | |
| Jangkauan pengukuran | - 100kPa... 0kPa 35kPa... 1MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70°C ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20°C~80°C |
| Suhu penyimpanan | -40°C~120°C |
| Getaran | 10g,55Hz 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~4kg |
Fitur produk darisensor tekanan diafragma:
- 1. Jangkauan pengukuran yang luas,Berbagai pilihan antarmuka tekanan
- 2. Berbagai pilihan sinyal output
- 3. nol diatur dan skala penuh
- 4. Keakuratan tinggi, beberapa koneksi proses steril
Aplikasi darisensor tekanan diafragma:
- Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L.
- Industri medis, biofarmaseutikal, dan kebersihan makanan untuk pengolahan steril.
- Digunakan dalam industri kertas dan kimia, serta untuk tingkat limbah dan minuman.
| Sinyal keluar ofsensor tekanan diafragma | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesananfsensor tekanan diafragma |
- 1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
- 2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
- 3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak kurang dari 20VDC.
- 4Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
- 5. rentang suhu operasi nominal O-ring karet fluorine adalah -20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari -20 °C, EPDM O-type seal ring harus dipilih.
- 6. Panjang kabel default adalah 1,5m dan ada tiga jenis bahan untuk dipilih. Jika tidak ada instruksi khusus, bahan kabel polietilena dapat digunakan.Jika Anda membutuhkan bahan kabel yang berbeda, silakan jelaskan dalam formulir pesanan.
- 7Dalam kasus persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan jelaskan dalam pesanan.
| Panduan Pemesanansensor tekanan diafragma | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ darisensor tekanan diafragma flush:
1. T: Apa fitur dari Anda sensor tekanan diafragmapemancar?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab dengan pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
