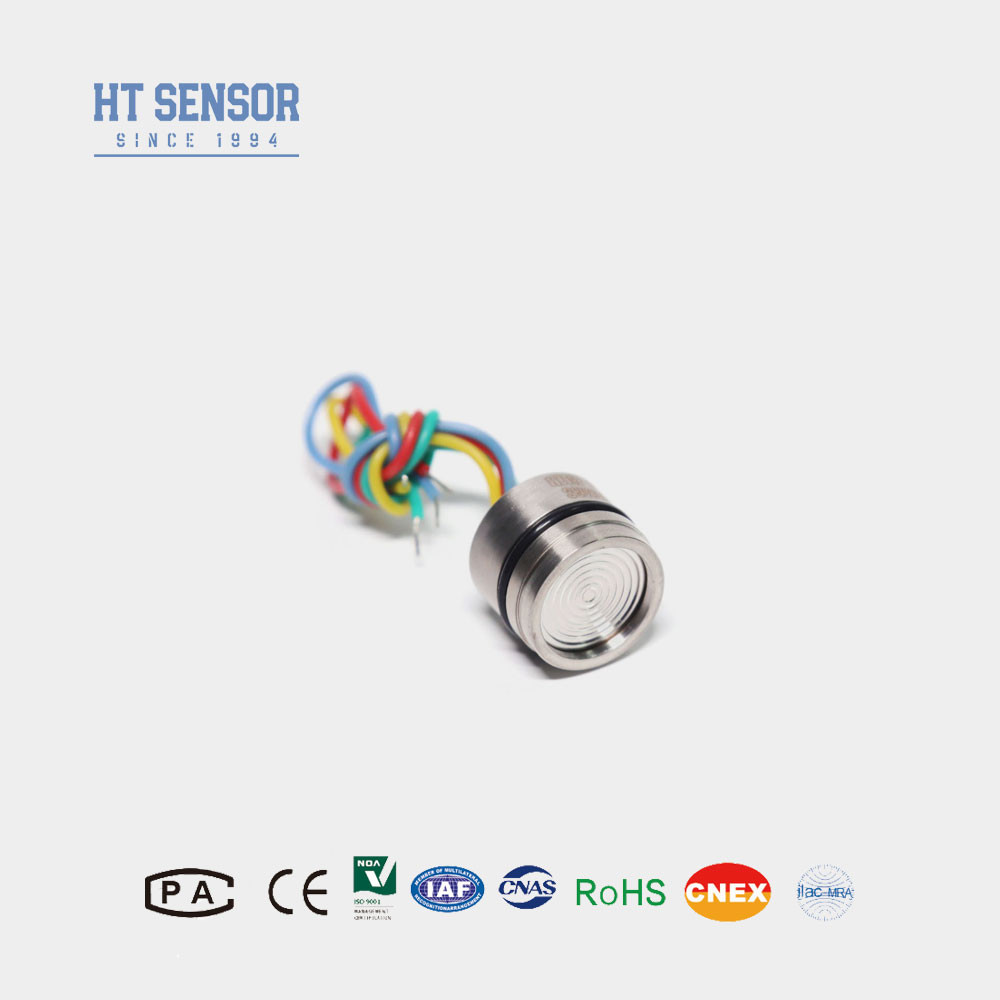

HT19F Diafragma Silicon Tekanan Sensor Sel Piezoresistive Sensor Baja tahan karat
Product Details
| Bahan: | 316L | Rentang Min: | 10kpa |
|---|---|---|---|
| Rentang maks: | 60MPa | Memasok: | 1,5mA |

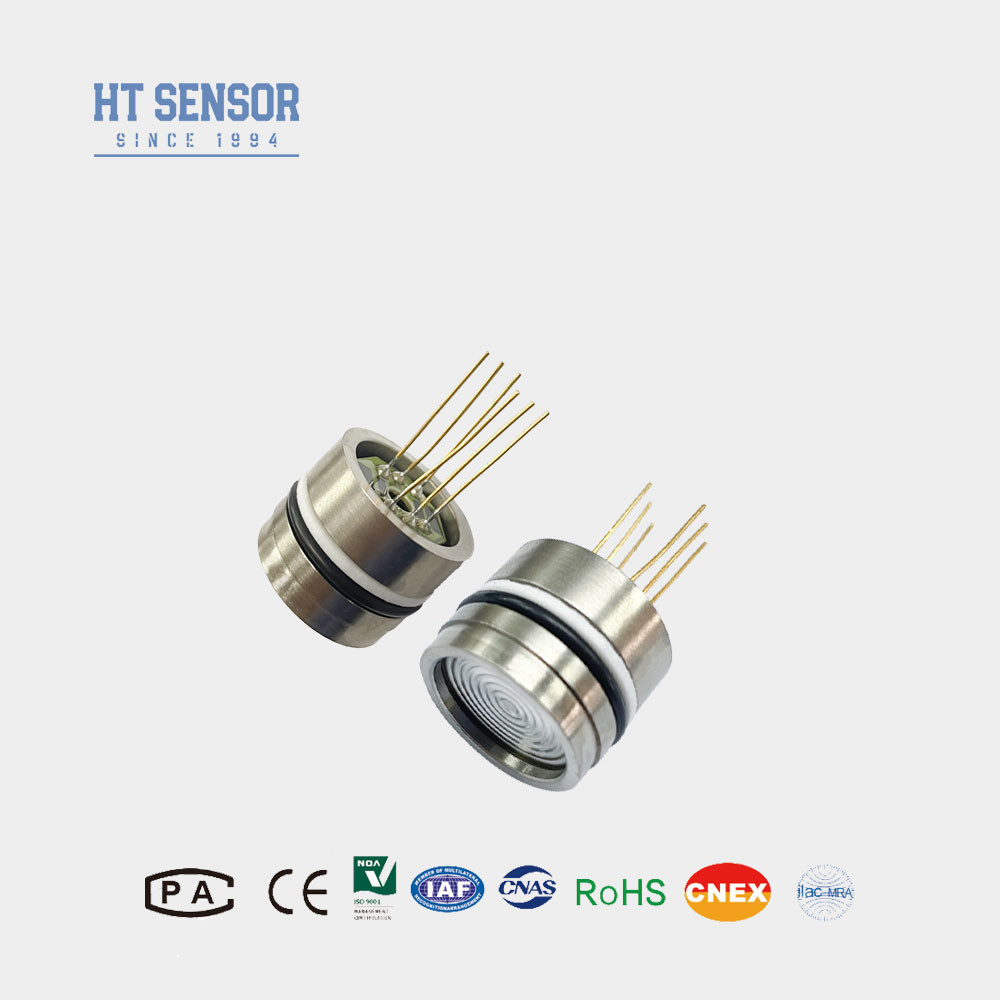

| Keluaran: | 100mv+-30mv | Dapat dipilih: | Kawat silikon empat warna atau pin berlapis emas |
| Model: | HT19 | Tinggi: | 12mm |
| Minyak: | silikon difusi | Benang: | TIDAK |
| Menyoroti |
Piezoresistive Diaphragm Silicon Pressure Sensor,Stainless Steel Diaphragm Silicon Tekanan Sensor,Sensor Piezoresistif Sel |
||
Product Description
HT19F Piaphragm Silicon Pressure Sensor Cell Piezoresistive Sensor pembuatan
HT19F Tekanan SiliconSensor
Pengenalan sensor tekanan silikon:
HT19F sensor tekanan silikon piezoresistif, komponen utamanya adalah elemen sensor silikon difus stabilitas tinggi.Sensor encapsulation menggunakan tekanan minyak silikon dari diafragma 316 l stainless steel ke elemen sensing.Piezoresistive sensor tekanan menggunakan stabilitas tinggi internasional canggih, presisi tinggi silikon tekanan chip, penggunaan desain tegangan dioptimalkan dari dasar sinter, SMT, kawat emas ikatan,Pengelasan diafragma, lapisan vakum tinggi, penghapusan stres siklus tekanan, penuaan suhu tinggi, kompensasi suhu dan proses lainnya.pengalaman produksi dan inovasi teknis, produk memiliki stabilitas dan kinerja yang sangat baik, secara luas diakui oleh pengguna.
Fitur produk darisensor tekanan silikon:
- Jangkauan pengukuran yang luas:0~10KPa~100Mpa
- Piezoresistif silikon sensing element
- Full316LSS, Full Titanium atau Hastelloy diafragma
- O-ring mount
- Keakuratan tinggi dan stabilitas.
Aplikasi dari sensor tekanan silikon:
- Tekanan pengukuran gas dan cairan
- Eksploitasi minyak bumi
- Pasokan air, pasokan panas kota
- Sistem kontrol proses
- Inspeksi penerbangan dan navigasi
- Tekanan hidraulik
Data listrik dari sensor tekanan silikon
Pasokan:1.5mADC
Impedansi masukan:3KΩ~6KΩ
Impedansi output:2.5KΩ~6KΩ
Resistensi isolasi:≥100MΩ/50VDC
Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon
| Parameter kinerja: | |||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel. | 3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS | ||||
| Jenis | Maksimal | Satuan | |||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ¢ 50 | °C | ||
| ≥35kPa | 0 ¢ 70 | °C | |||
| Suhu operasi | -20 ¢80 | °C | |||
| Suhu penyimpanan | -40 ¢125 | °C | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | 28 g | ||||
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C | |||||
Dimensi
Catatan:
1. Selama perakitan, perhatikan koordinasi ukuran inti dan perumahan pemancar untuk mencapai kedap udara yang diperlukan.
2. Selama proses perakitan perumahan, pastikan bahwa ia sejajar secara vertikal dan menerapkan tekanan bahkan untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tindikan diafragma dan kerusakan pada inti.
5. Jaga port tekanan inti pengukur terbuka untuk atmosfer untuk mencegah air, uap air atau media korosif memasuki ruang tekanan negatif inti pengukur.
6Jika ada perubahan pada pin, silakan lihat label pada produk yang sebenarnya.
