Inti Sensor Tekanan Diafragma Silikon Difusi HT19 316L Stainless Steel Level Sensor
Product Details
| Bahan: | 316L stainless steel | Rentang Min: | 10kpa |
|---|---|---|---|
| Rentang maks: | 60MPa | Memasok: | kurang dari 2mA (nilai khas 0,4-1,5mA) |

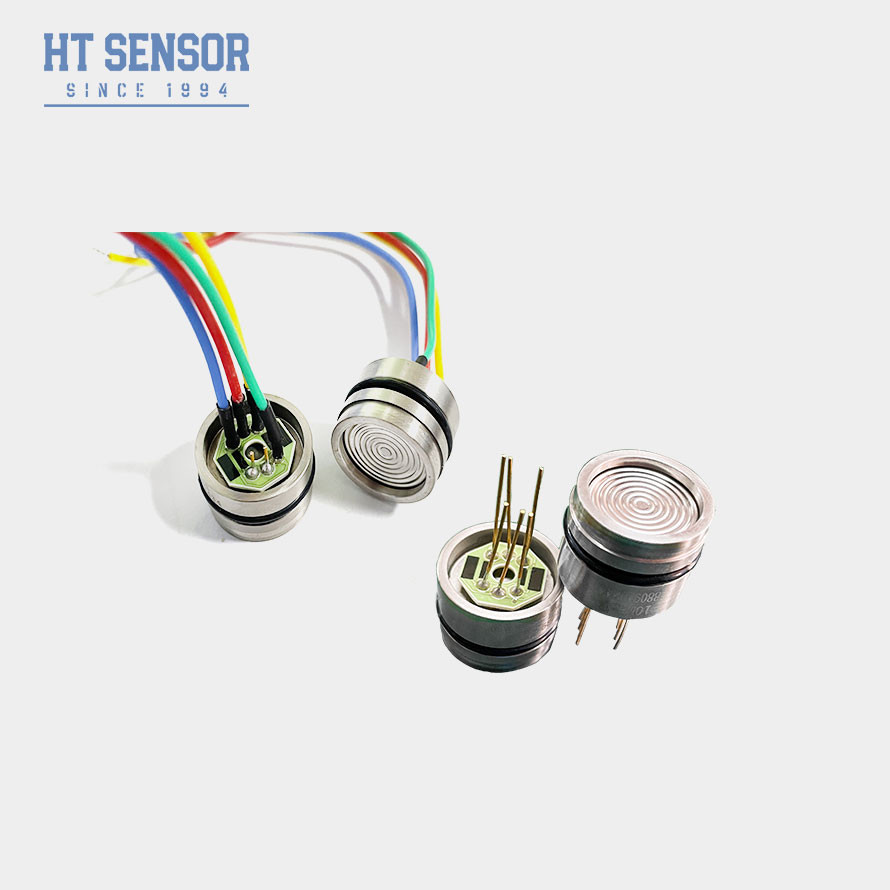

| Keluaran: | sinyal mv (0-80mv) | Dapat dipilih: | Kawat silikon empat warna |
| Model: | HT19 | Tinggi: | 12mm /15mm |
| Menyoroti |
Sensor Tekanan Diafragma Silikon Diffusi,316L HT19 sensor tekanan,316L Stainless Steel Level Sensor |
||
Product Description

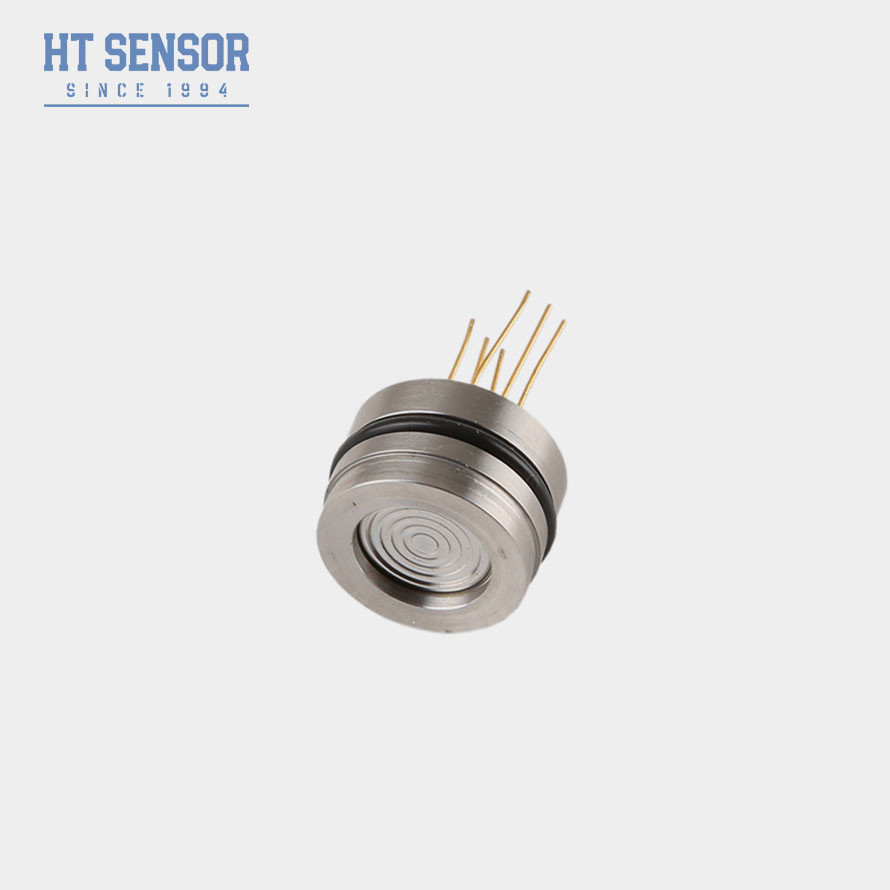

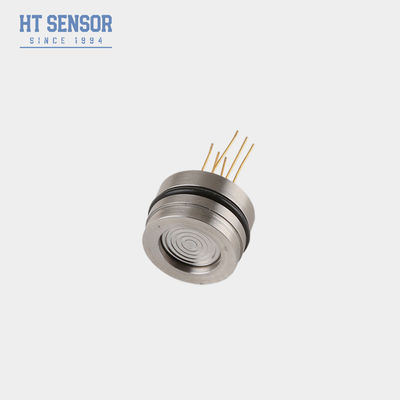

HT19 Diffusion Silicon Diaphragm Pressure Sensor 316L Stainless Steel Level Sensor
HT19 PiezoresistifSilikonSensor Tekanan
Pengenalan sensor tekanan silikon 15mm:
HT19 sensor tekanan silikon piezoresistif. komponen utamanya adalah elemen penginderaan silikon dengan stabilitas tinggi.Paket sensor menggunakan minyak silikon untuk mentransfer tekanan dari diafragma 316L stainless steel ke elemen sensorEfek piezoresistif dari silikon difusi digunakan untuk mengukur tekanan udara-cairan.Ini adalah sensor silikon yang paling umum digunakan untuk mengukur tekanan dan harganya juga lebih murah daripada jenis lain.
Fitur Produkdari sensor tekanan silikon 15 mm:
- Jangkauan pengukuran yang luas: 0 ~ 10 kpa ~ 60 mpa.
- Sensor tipe silicon piezoresistive.
- Full316LSS, semua titanium atau membran Hastelloy.
- Segel O-ring.
- Keakuratan tinggi dan stabilitas yang baik.
Aplikasidari sensor tekanan silikon 15 mm:
- Mengukur tekanan gas dan cairan yang kompatibel dengan 316L stainless steel.
- Pengeboran minyak.
- Kota ini memiliki pasokan air dan pasokan panas.
- Sistem kontrol proses.
- Inspeksi Penerbangan dan Marinir.
- Hidraulik.
Kinerja listrikdari sensor tekanan silikon 15 mm:
- Pasokan:1.5mADC
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Resistensi isolasi:≥100MΩ/50VDC
- Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
- Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon:
| Parameter |
Jangkauan: 0 ~ 10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipikal | Max. Apa yang terjadi? | Satuan | ||
| Tekanan Non-linearitas |
± 0.15 |
± 0.3 | % F.S | |
| Repeatability Tekanan dan Hysteresis | 0.02 | 0.05 | % F.S | |
| Zero Output | 0±1 | 0 ± 2 | mV | |
| Output Span | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100 ± 30 | mV | |
| Kesalahan suhu-nol | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Suhu Kesalahan-Span | ≤ 20KPa | ± 1 | ± 2 | % F.S |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S | |
| Tekanan Bukti | 3X Jangkauan nominal atau 120MPa, mana yang lebih rendah | ------- | ||
| Jangkauan suhu operasi | -20 ~ 80 | °C | ||
| Rentang Suhu Kompensasi | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Jangkauan suhu penyimpanan | -40 ~ 125 | °C | ||
Catatan:Parameter di atas dalam kondisi:Sumber: 1,5mA Suhu: 25°C
Dimensi
| Tips pemesanan |
1Dalam perakitan, perhatian harus dibayar untuk koordinasi ukuran inti dan perumahan pemancar untuk mencapai kedap udara yang diperlukan.
2. Selama perakitan cangkang, pastikan bahwa ia sejajar secara vertikal dan menerapkan tekanan secara merata untuk menghindari terjebak atau merusak plat kompensasi.
3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan rumah (316L), instruksi khusus harus diberikan saat melakukan pesanan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tindikan diafragma dan kerusakan pada inti.
5. Jaga port tekanan inti tekanan pengukur terbuka untuk atmosfer untuk mencegah air, uap air atau media korosif masuk ke ruang tekanan negatif inti tekanan pengukur.
6Jika ada perubahan pada pin, silakan lihat label pengiriman yang sebenarnya.
