Tempat asal: | Baoji, Tiongkok |
---|---|
Nama merek: | HT sensor |
Sertifikasi: | CE,RoHs,ISO9001 |
Nomor model: | BP93420-IB |
Kuantitas min Order: | 1 |
Harga: | negotiable |
Kemasan rincian: | paket standar ekspor |
Waktu pengiriman: | 5-8 hari kerja |
Syarat-syarat pembayaran: | Serikat Barat, L/C, T/T |
Menyediakan kemampuan: | 5000pcs/bulan |
Nomor model.: | BP93420-IB | Kekuatan: | 5VDC /12-36VDC |
---|---|---|---|
Benang: | G1/2, M20*1.5, 1/2NPT | Stabilitas jangka panjang: | +-0,2% F.S/Tahun (jenis) |
Bahan Perumahan: | 316L atau 304SS | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
Media pengukur: | <i>Liquid air.</i> <b>Udara cair.</b> <i>water oil</i> <b>minyak air</b> | Tingkat akurasi: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> |
Rentang Tekanan: | 0kpa~5kpa...100MPa | Sinyal Keluaran: | 4-20mA atau RS485 Modobus |
Menyoroti: | BP93420-IB Sensor Tekanan,Difused Silicon Pressure Sensor Respon Cepat |

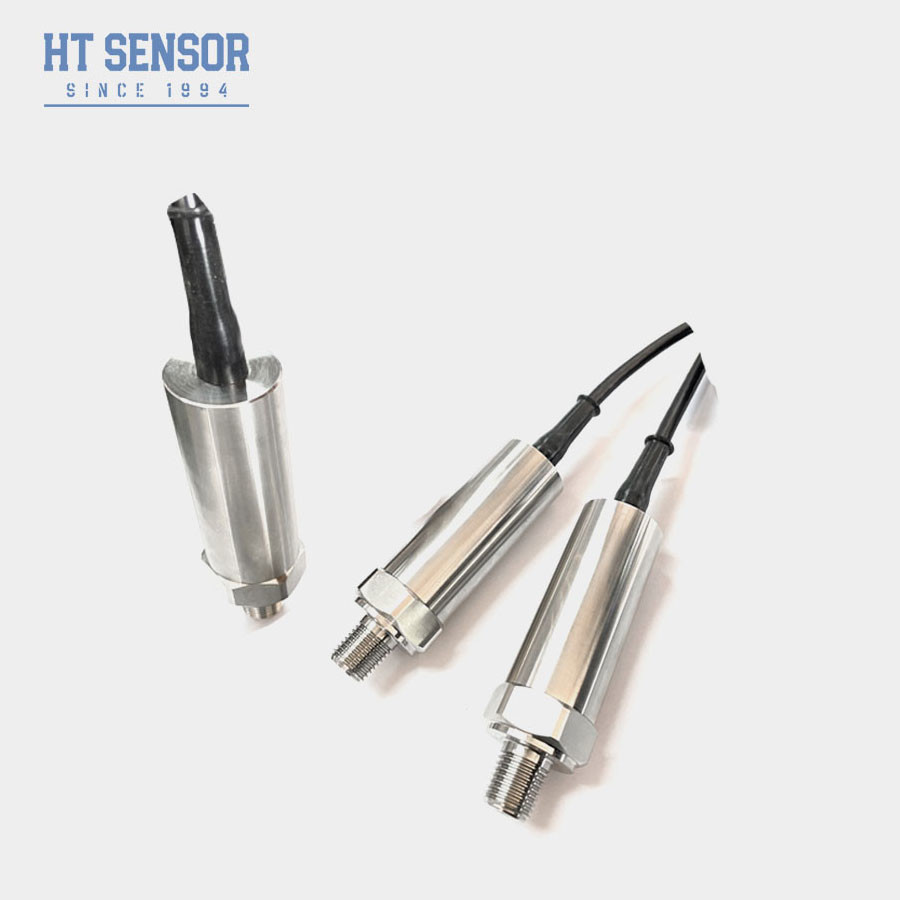

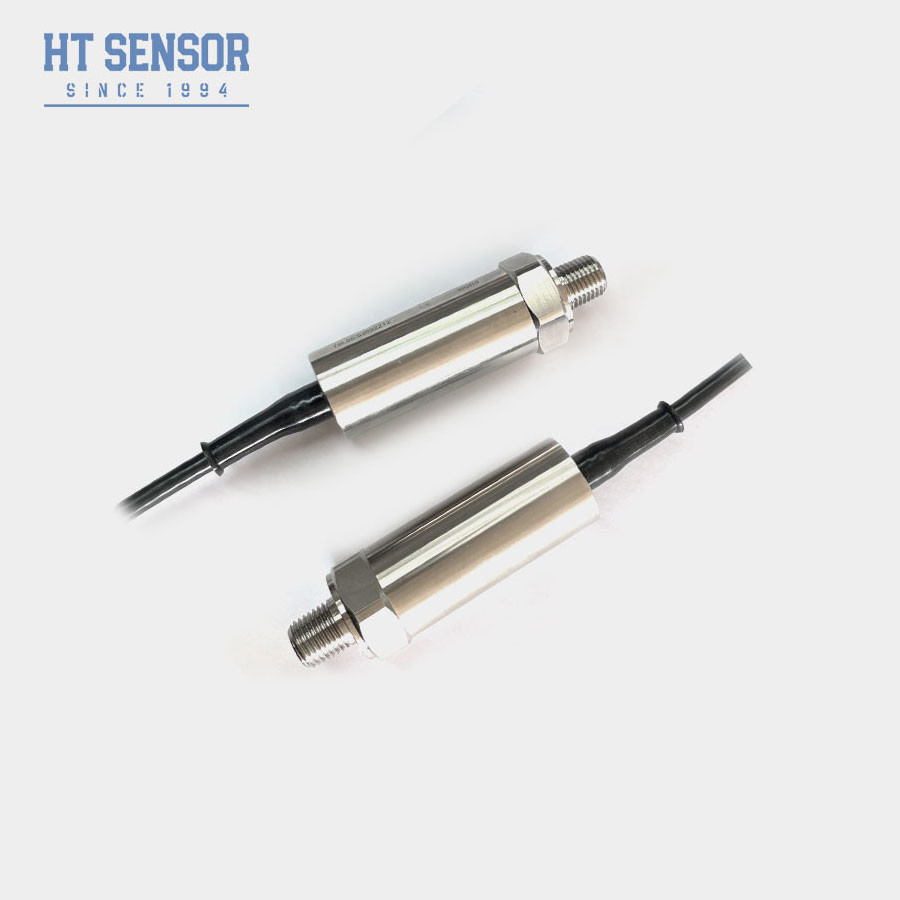

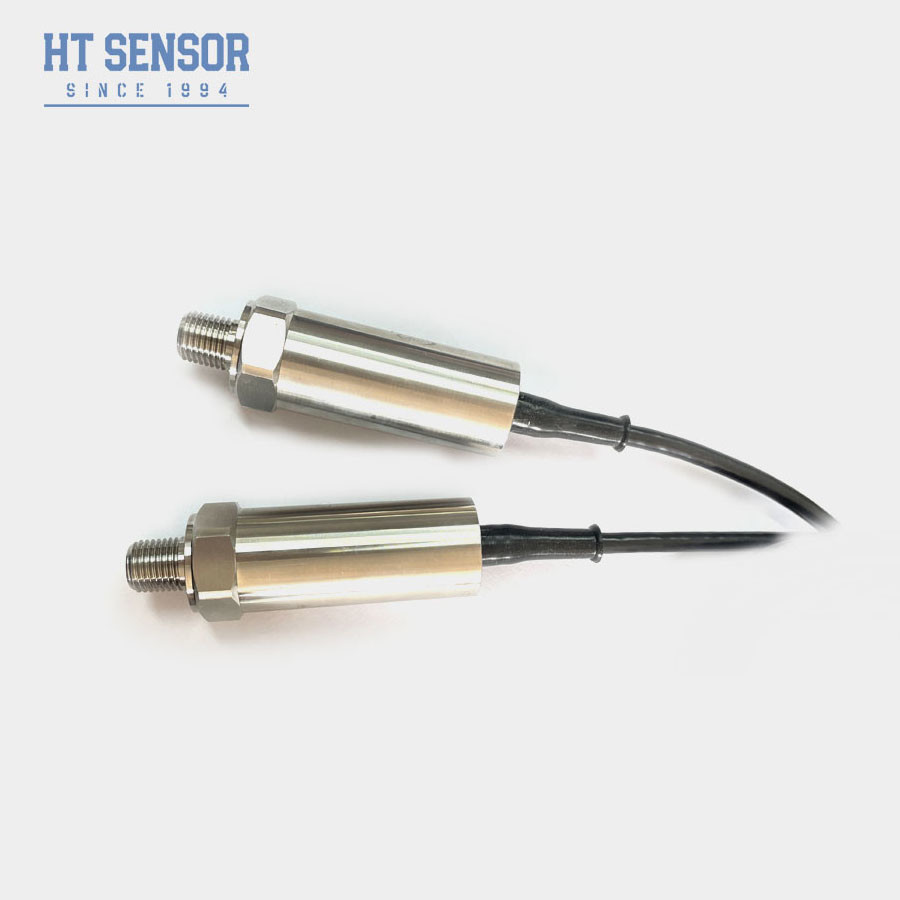

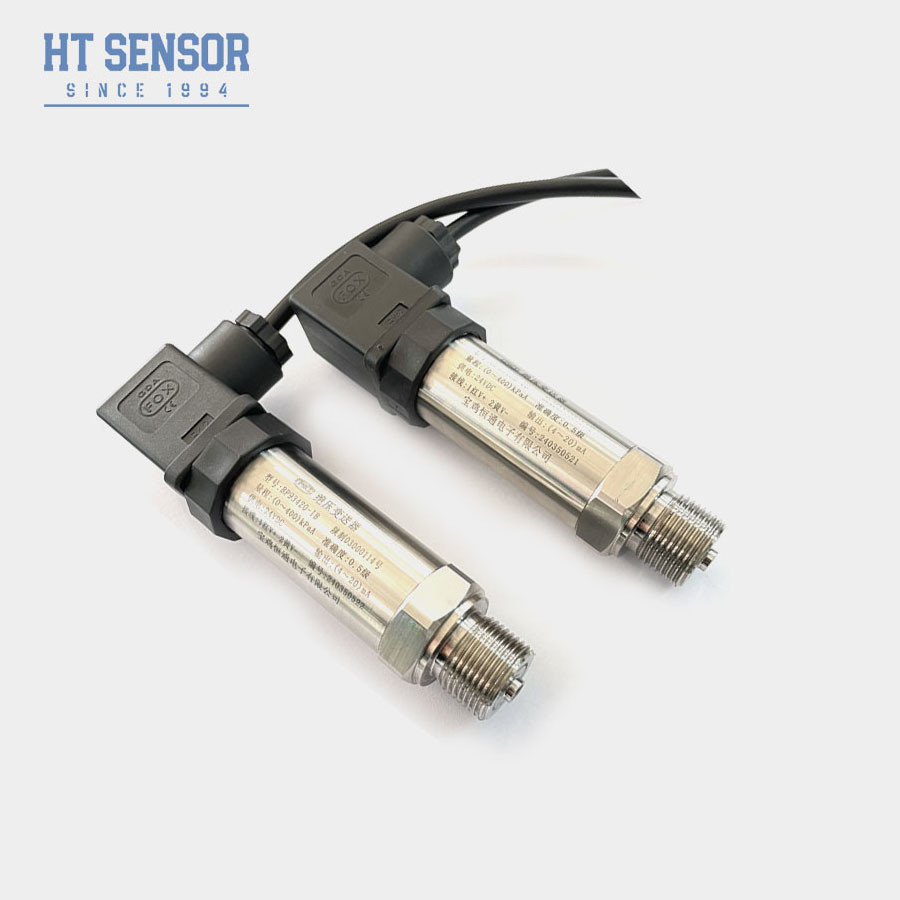

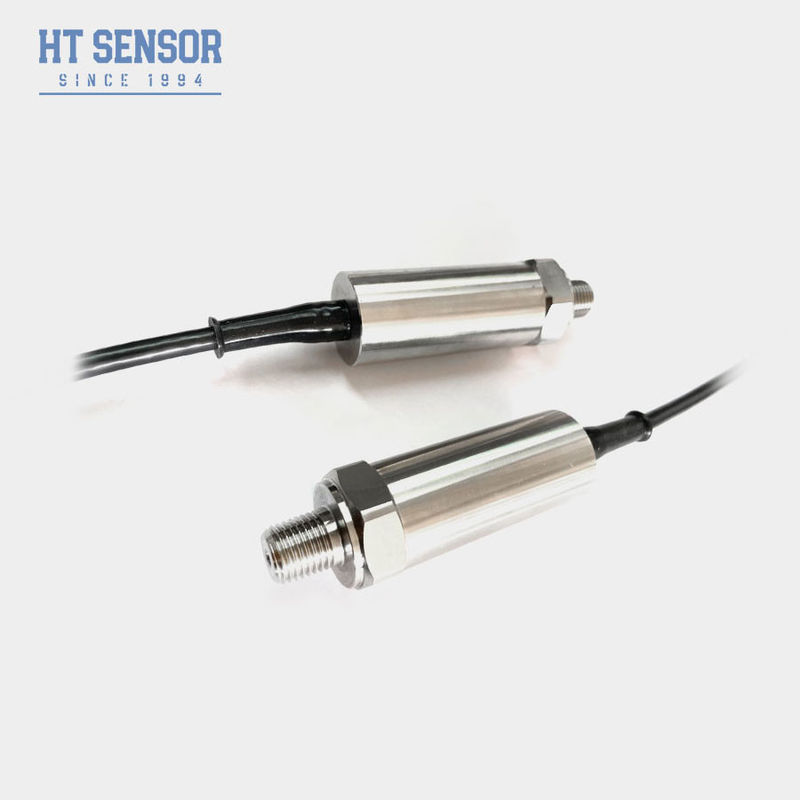

BP93420IB Sensor Transmitter Tekanan
Pemasangan sensor pemancar tekanan:
BP93420IB Sensor tekanan silikon difus adalah jenis perangkat sensor tekanan yang menggunakan teknologi silikon difus untuk mengukur perubahan tekanan.Sensor ini terdiri dari diafragma silikon tipis yang berubah bentuk di bawah tekananPerubahan ini kemudian diubah menjadi sinyal listrik, yang dapat diproses dan ditafsirkan untuk menentukan tekanan yang diterapkan.Salah satu keuntungan utama dari sensor tekanan silikon difusi adalah sensitivitas tinggi dan akurasi dalam pengukuran tekananMereka mampu mendeteksi perubahan tekanan halus dengan presisi, membuatnya cocok untuk berbagai aplikasi di mana pemantauan tekanan yang tepat sangat penting.
Sensor tekanan silikon difus menawarkan linearitas yang sangat baik, memastikan bahwa sinyal output secara langsung proporsional dengan tekanan yang diterapkan dalam kisaran yang ditentukan.Hubungan linier ini memungkinkan kalibrasi yang akurat dan kinerja yang konsisten dari waktu ke waktu.
Fitur Produkdari sensor pemancar tekanan:
1Keakuratan Tinggi: Sensor tekanan silikon difus menawarkan presisi tinggi dalam pengukuran tekanan, memastikan hasil yang akurat dan dapat diandalkan.
2Berbagai tekanan: Mereka dapat diterapkan di berbagai tekanan, sehingga cocok untuk berbagai aplikasi industri dan komersial.
3Waktu Tanggapan Cepat: Sensor ini memiliki kemampuan respon cepat, memungkinkan penangkapan perubahan tekanan secara real-time dan respon tepat waktu terhadap perubahan.
4. Ukuran kompak: Sensor tekanan silikon difusi biasanya memiliki ukuran yang kompak, sehingga mudah diintegrasikan ke dalam sistem dan aplikasi yang berbeda.
5Konsumsi Daya Rendah: Mereka memiliki konsumsi daya yang rendah, berkontribusi pada efisiensi energi dan umur baterai yang diperpanjang dalam perangkat portabel.
6Linearitas yang sangat baik: Sensor ini menunjukkan karakteristik linier yang sangat baik, memberikan output yang stabil dan konsisten di berbagai rentang tekanan.
Aplikasidari sensor pemancar tekanan:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
Parameter kinerja sensor pemancar tekanan:
Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
Overload | ≤ 1,5 kali dari kisaran nominal |
Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
Kemungkinan diulang | 0.1% FS |
Hysteresis | 0.1% FS |
Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
Pergeseran suhu titik nol | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
Pergeseran Suhu Skala Penuh | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
Suhu operasi | -20oC ~ 80oC |
Suhu penyimpanan | -40oC ~ 120oC |
Getaran | 10g,55Hz ~ 2kHz |
Bahan perumahan | 304, 316L |
Bahan diafragma | 316L |
Resistensi Isolasi | 100MΩ 100VDC |
Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
Peringkat Perlindungan | IP65 |
Segel O-Ring | Karet fluoro |
Berat badan | ~ 0,15kg |
Sinyal output | Tegangan Pasokan | Jenis output |
4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
0~10/20mA | 3 kawat |
|
0/1 ~ 5V | ||
0/1 ~ 10V | ||
0.5 ~ 4.5V | 5VDC |
Tip pemesanan sensor pemancar tekanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan dengan kepala transduser layar LCD atau LED, daya pemancar seharusnya tidak kurang dari 20 VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman.
5. rentang suhu operasi nominal O-ring karet fluorine adalah -20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari -20 °C, EPDM O-type sealing ring harus dipilih.
6. Panjang kabel default adalah 1,5m dan ada tiga jenis bahan untuk dipilih. Jika tidak ada instruksi khusus, tidak ada kabel atau bahan kabel polietilena dapat digunakan.Jika Anda membutuhkan bahan kabel yang berbeda, silakan jelaskan dalam formulir pesanan.
7. Dalam kasus getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat dan persyaratan khusus lainnya, harap beri tahu perusahaan kami dan tunjukkan dalam pesanan.
Panduan pesanan sensor pemancar tekanan | ||||||||
BP93420XX | Transmitter Tekanan | |||||||
Kode | Desain Konstruksi | |||||||
IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
IN | Air conditioning khusus pemancar tekanan | |||||||
IC | Transmitter tekanan suhu tinggi | |||||||
IQ1/IQ2 | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
Jangkauan pengukuran | - 0.1. . .0~0.01...100MPa | |||||||
(0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
Kode | Sumber Daya | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | lainnya | |||||||
Kode | Sinyal output | |||||||
S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
S4 | 0 ~ 10mADC | |||||||
Kode | Koneksi Tekanan | |||||||
J1 | M20×1.5 | |||||||
J2 | G1/2 | |||||||
J3 | G1/4 | |||||||
J4 | 7/16-20UNF | |||||||
J5 | lainnya | |||||||
Kode | Koneksi Listrik | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Output Kabel yang Disegel | |||||||
B4 | 2088 Casing industri | |||||||
B5 | 2088 Casing industri dengan tampilan | |||||||
B6 | lainnya | |||||||
Kode | Jenis Tekanan | |||||||
G | Tekanan pengukur | |||||||
A | Tekanan mutlak | |||||||
S | Tekanan referensi tertutup |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
