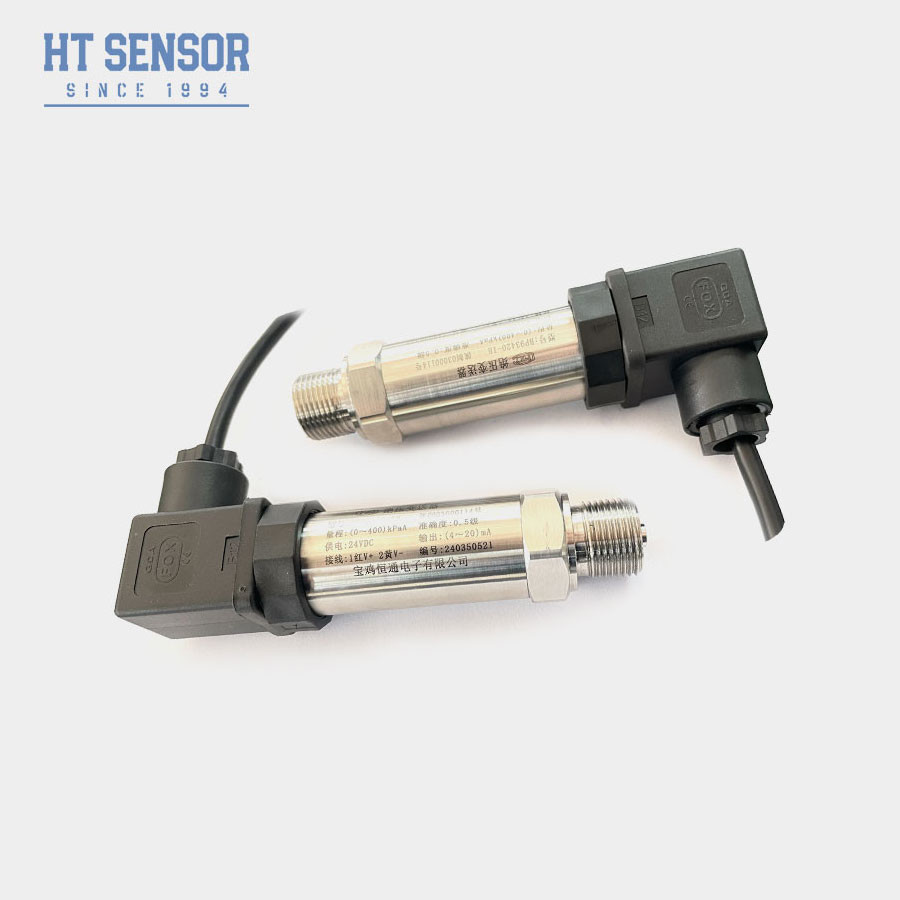

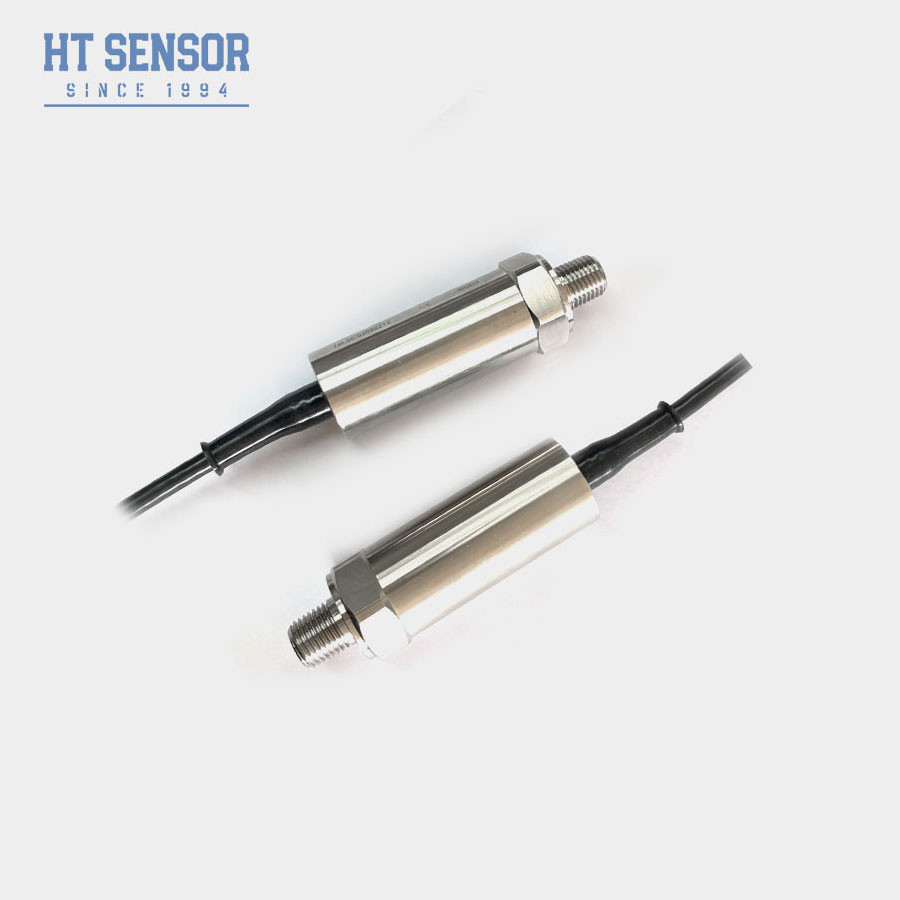

BP157 Sensor Transmitter Tekanan Keakuratan Tinggi 4-20mA Sensor Tekanan Industri
Detail Produk
| Nomor model.: | BP157 | Suhu Kompensasi: | -10~70℃ |
|---|---|---|---|
| Bahan Perumahan: | 304 SS | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Kode HS: | 9026201090 | Media pengukur: | gas atau cair |
| Tingkat akurasi: | 00,25%, 0,5% | Rentang Tekanan: | 0kpa~10kpa...20MPa |
| Peringkat IP: | IP65 | ||
| Menyoroti |
BP157 Sensor Transmitter Tekanan Keakuratan Tinggi,BP157 Sensor Tekanan Industri,4-20mA BP157 Sensor Transmitter Tekanan |
||
Deskripsi Produk
BP157 Transmitter Tekanan
Pengenalan sensor pemancar tekanan:
Sensor pemancar tekanan BP157 menggunakan inti membran isolasi tahan tekanan silikon seri HT yang diisi minyak sebagai elemen pengukur sinyalnya.Sensor tekanan utama berputar di sekitar pemanfaatan teknologi silikon difusi untuk mengukur variasi tekanan.yang mengalami deformasi ketika mengalami perubahan tekananKarena tekanan yang diberikan pada diafragma bervariasi, resistensi juga berubah sesuai.
Mekanisme ini beroperasi berdasarkan efek piezoresistif, di mana resistensi listrik diafragma silikon berubah secara proporsional dengan tegangan atau tekanan mekanik yang diterapkan.Ketika tekanan diterapkan, diafragma silikon berubah bentuk, menyebabkan ketegangan pada material. Ketegangan ini, pada gilirannya, mengubah resistensi silikon, yang menyebabkan perubahan sinyal listrik yang dihasilkan oleh sensor.
Fitur Produkdari sensor pemancar tekanan:
1. rentang pengukuran yang luas, struktur stainless steel,
2. Berbagai bentuk antarmuka tekanan
3. Struktur baja tahan karat IP65
4. presisi tinggi, semua struktur stainless steel
Aplikasidari sensor pemancar tekanan:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
| Parameter kinerja: | |
|---|---|
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex db IIC T6 Gb |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,05kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Contoh pilihan: |
| Tips pemesanan: |
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan yang berbeda.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
| Panduan pesanan: | |||||||||
| BP15X | Transmitter Tekanan Analog | ||||||||
| Kode | Desain Konstruksi | ||||||||
| 5 | Packard plug | 6 | Kabel Output Langsung tertutup 1,5 meter | ||||||
| 7 | Konektor Mini Hirschmann | 8 | Konektor Hirschmann Besar | ||||||
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya | ||||||||
| Kode | Sumber Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | lainnya | ||||||||
| Kode | Sinyal output | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Kode | Koneksi Tekanan | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | lainnya ((¢50.4 Flange) | ||||||||
| Kode | Koneksi Listrik | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel Disegel Outlet 1,5 meter | ||||||||
| B4 | lainnya | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan pengukur | ||||||||
| A | Tekanan mutlak | ||||||||
| S | Tekanan referensi tertutup | ||||||||
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
