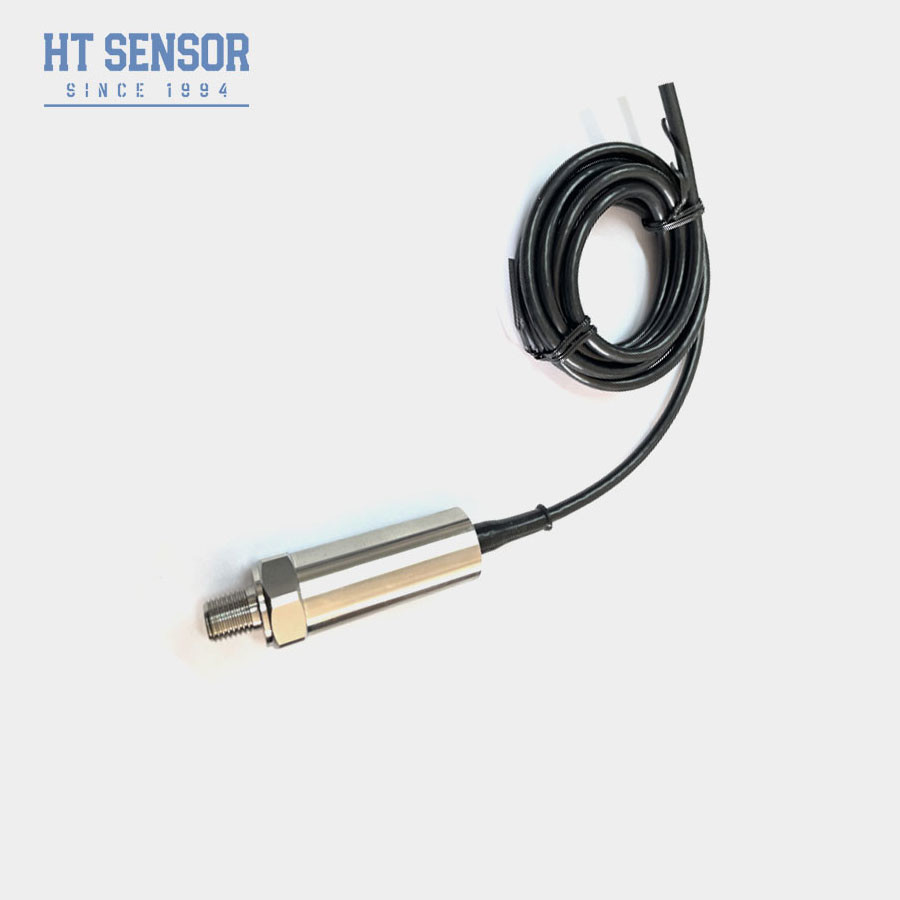

BP157 Sensor Transmitter Tekanan Dua Kawat 4-20 MA Sensor Tekanan Silikon Diffused
Product Details
| Model NO.: | BP157 | Compensation Temperature: | -10~100℃ |
|---|---|---|---|
| Housing Material: | 304 S.S | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Origin: | Baoji, China | Type: | Ceramic sensor |
| Measuring Medium: | Gas or Liquid | Rentang Tekanan: | 0kpa~10kpa...20MPa |
| Marking: | ExiaIICT6 | ||
| Menyoroti |
4-20 MA Sensor Transmitter Tekanan,Sensor Tekanan Silikon difusi,Sensor Transmitter Tekanan Dua Kawat |
||
Product Description
BP157 Transmitter Tekanan
Pengenalan sensor pemancar tekanan:
BP157 pemancar tekanan silikon difusibekerja pada prinsip dasar mengubah tekanan mekanik menjadi sinyal listrik melalui efek piezoresistif di silikon,menyediakan pengukuran tekanan yang akurat dan dapat diandalkan untuk berbagai aplikasi
Fitur produk:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam
2. Struktur baja tahan karat IP65
3. nol dan skala penuh diatur
4. presisi tinggi, semua struktur stainless steel
Aplikasi:
1. Pengukuran tekanan gas dan cairan tidak korosif dengan 316L stainless steel
2. Digunakan dalam industri kapal dan penerbangan
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik
Parameter kinerja:
| Jangkauan pengukuran | 0kPa ~ 10kPa... 10MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Exia IICT6 |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,05kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Tips pemesanan:1. rentang tekanan: Tentukan rentang tekanan yang diperlukan yang transduser perlu mengukur. Pastikan itu mencakup rentang penuh tekanan yang diharapkan dalam aplikasi Anda untuk menghindari ketidakakuratan atau kerusakan.
2. Persyaratan Keakuratan: Tentukan tingkat akurasi yang dibutuhkan untuk aplikasi Anda. Transduser yang berbeda menawarkan tingkat akurasi yang berbeda, jadi pilih yang memenuhi persyaratan spesifik Anda.
3. Output Signal: Memutuskan jenis output sinyal yang dibutuhkan, seperti tegangan, arus, atau output digital (misalnya, 4-20mA, 0-5VDC, SPI).Pastikan kompatibilitas dengan sistem atau peralatan pengumpulan data Anda yang ada.
4. Konfigurasi Port Tekanan: Pilih konfigurasi port tekanan yang tepat berdasarkan persyaratan instalasi Anda, seperti jenis benang, ukuran, dan orientasi (misalnya, NPT, BSP, diafragma flush).
5Koneksi listrik: Tentukan jenis koneksi listrik yang dibutuhkan, seperti panjang kabel, jenis konektor, dan konfigurasi pin.
6Kondisi Lingkungan: Pertimbangkan lingkungan operasi, termasuk suhu, kelembaban, dan paparan zat korosif atau berbahaya.Pilih transduser dengan peringkat perlindungan lingkungan yang sesuai (e.g., IP65, IP67) untuk memastikan keandalan dan umur panjang.
7. Opsi pemasangan: Tentukan bagaimana transduser akan dipasang dalam aplikasi Anda, apakah itu pemasangan langsung, pemasangan bracket, atau integrasi ke dalam panel kontrol.Pastikan kompatibilitas dengan pengaturan pemasangan Anda.
8. Sertifikasi: Periksa apakah transduser memenuhi standar dan sertifikasi industri yang relevan (misalnya, CE, RoHS, ISO) yang diperlukan untuk aplikasi atau persyaratan peraturan Anda.
9Waktu dan ketersediaan: Tanyakan tentang waktu dan ketersediaan produk untuk memastikan pengiriman tepat waktu untuk proyek atau jadwal produksi Anda.
Dukungan Teknis: Cari bantuan dari produsen atau pemasok jika Anda memiliki pertanyaan atau membutuhkan bantuan dalam memilih yang tepat
10Mereka dapat memberikan saran dan bimbingan ahli untuk memastikan Anda membuat keputusan yang tepat.
Panduan pesanan:
| BP15X | Transmitter Tekanan Analog | ||||||||
| Kode | Desain Konstruksi | ||||||||
| 5 | Packard plug | 6 | Kabel Output Langsung tertutup 1,5 meter | ||||||

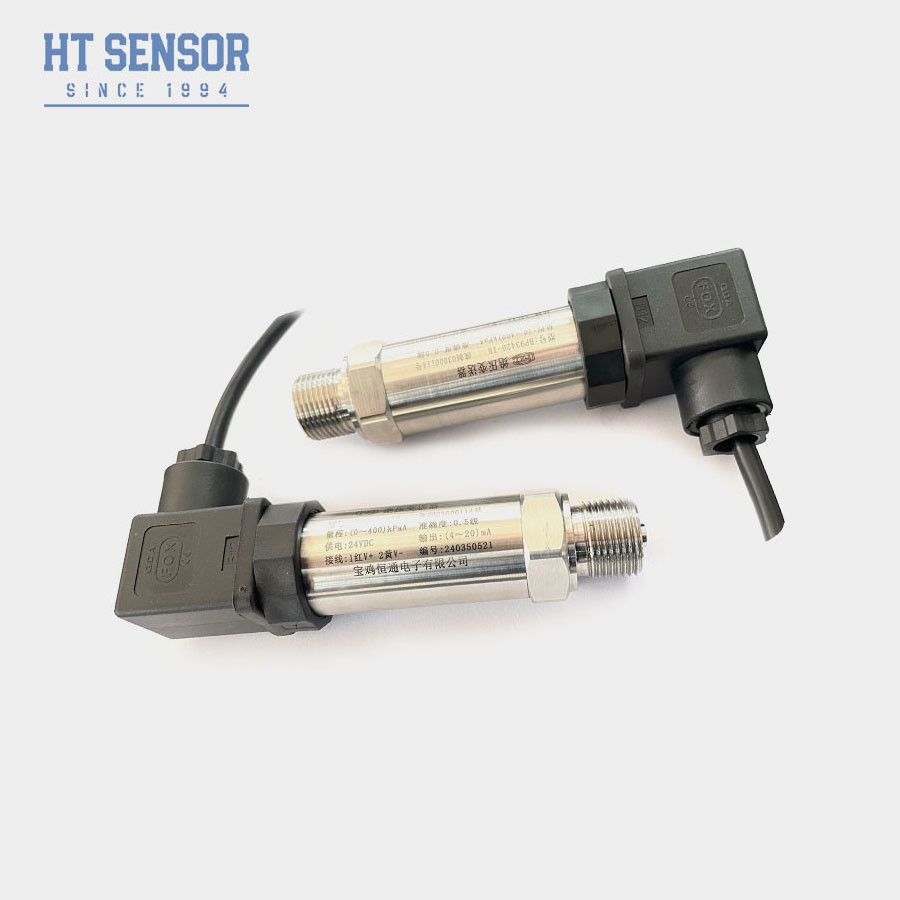

| 7 | Konektor Mini Hirschmann | 8 | Konektor Hirschmann Besar | ||||||
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya | ||||||||
| Kode | Sumber Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | lainnya | ||||||||
| Kode | Sinyal output | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Kode | Koneksi Tekanan | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | lainnya ((¢50.4 Flange) | ||||||||
| Kode | Koneksi Listrik | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel Disegel Outlet 1,5 meter | ||||||||
| B4 | lainnya | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan pengukur | ||||||||
| A | Tekanan mutlak | ||||||||
| S | Tekanan referensi tertutup | ||||||||
FAQ:
T: Apakah Anda produsen?
A: Ya, kami adalah produsen sensor profesional lebih dari 29 tahun! tim teknis kami memiliki lebih dari 10 insinyur.
T: Bisakah Anda menerima layanan OEM?
A: Ya, kami dapat menempatkan informasi perusahaan dan logo Anda pada sensor kami.
P: Bolehkah aku menjadi distributormu?
A: Ya, kami mencari distributor di pasar luar negeri.
T: Berapa waktu pengiriman Anda?
A: Biasanya 7-10 hari. Untuk kuantitas di atas 100 pcs, perlu tambahan 3-5 hari kerja.
