modle: | BP93420D-II | Jangkauan: | 0-10kpa ~ 2MPa |
---|---|---|---|
Kekuatan: | 5VDC 24VDC | Output: | 0.5-4.5V 4-20mA DAN seterusnya |
Bahan: | Baja tahan karat | Benang: | OEM pria dan wanita |
Jenis tekanan: | Tekanan diferensial | Kelas Perlindungan: | IP65 |
Media uji: | Minyak udara dan air | Konektor: | DIN Besar atau OEM |
Cahaya Tinggi: | Transmitter tekanan diferensial baja tahan karat,Sensor Transmitter Tekanan Diferensial,Transmitter tekanan diferensial DIN |

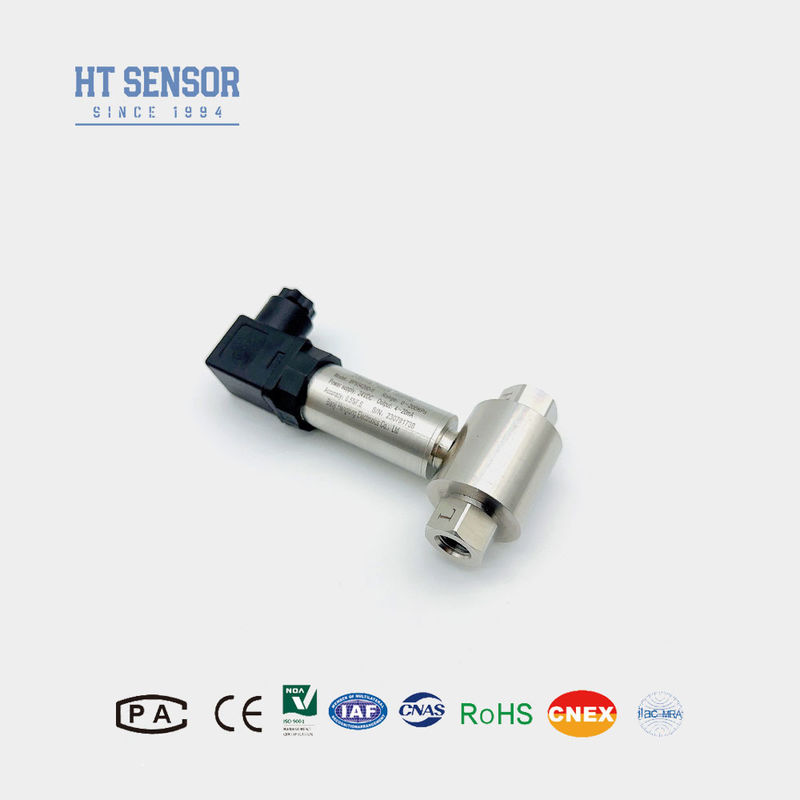

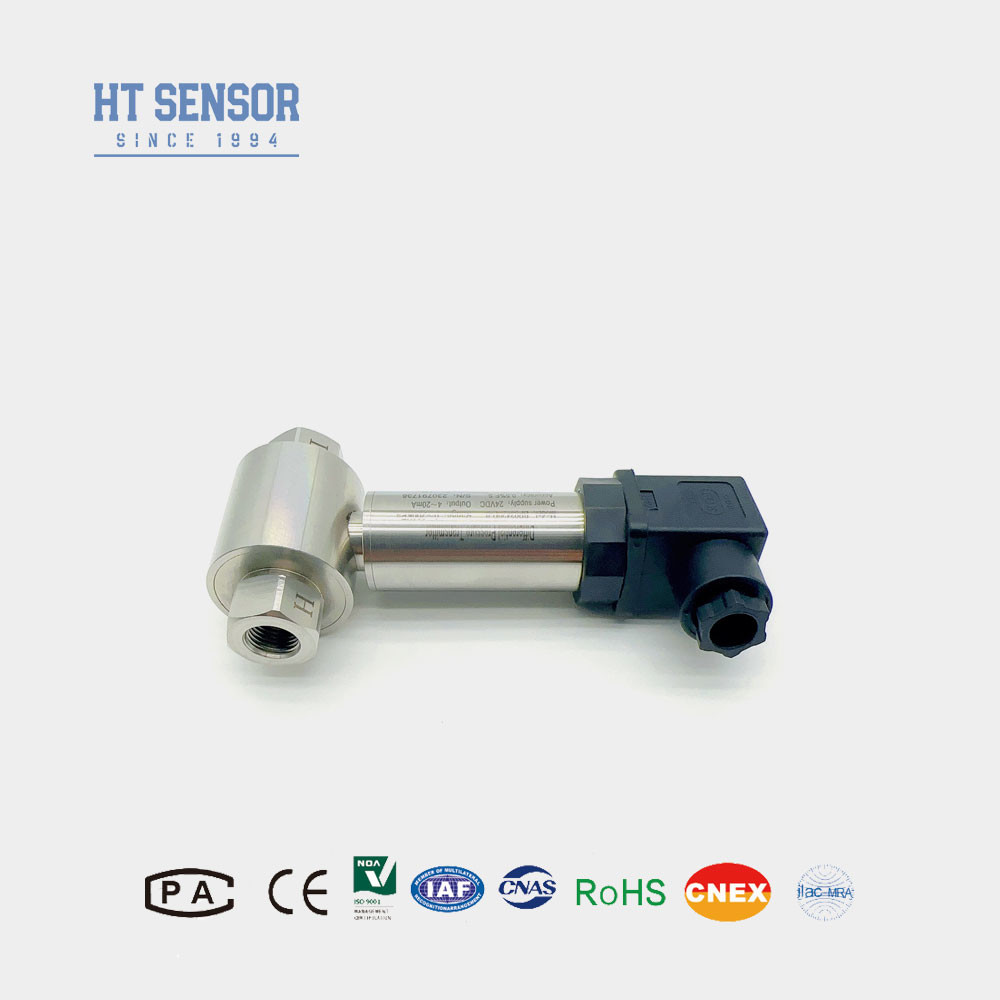

Sensor Transmitter Tekanan Diferensial Baja Rinsless Untuk Sensor Tes Tekanan Diferensial Dengan DIN
BP93420DIIDberbedaPresureTransmitter
Pengenalan pemancar tekanan diferensial:
Transmitter tekanan diferensial BP93420DII menggunakan sensor piezoresistif silikon difus. Perbedaan tekanan gas dan cairan diukur dan output, yang dapat ditampilkan.Ini cocok untuk pengukuran perbedaan tekanan dari berbagai gas dan cairan di pipa di minyak bumi, kimia, tenaga listrik, hidrologi dan industri lainnya.
Fitur Produkdari pemancar tekanan diferensial:
Aplikasidari pemancar tekanan diferensial::
Parameter Kinerjadari pemancar tekanan diferensial: | |
---|---|
Jangkauan pengukuran | 0-10KPa...~2MPa |
Jenis Tekanan | Tekanan Diferensial |
Overload Sisi Tunggal | ≤ 3 kali dari kisaran nominal |
Tekanan statis | Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
Kemungkinan diulang | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
Hysteresis | ± 0,03% (Biasa) ± 0,05%FS (Max.) |
Stabilitas Jangka Panjang | ± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
Pergeseran Suhu Nol | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
Pergeseran Suhu Span | ± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
Suhu Kompensasi | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
Suhu operasi | -30°C~80°C |
Suhu penyimpanan | -40°C~100°C |
Getaran | 10g,55Hz 2kHz |
Bahan perumahan | 304, 316L |
Bahan diafragma | 316L |
Resistensi Isolasi | 100MΩ 100VDC |
Klasifikasi tahan ledakan | Benar-benar aman dan tahan ledakan |
Peringkat Perlindungan | IP65 |
Berat badan | ~ 0,45kg |
Sinyal output | Tegangan Pasokan | Jenis output |
---|---|---|
4×20mA | 1230VDC | 2/3/4 kawat |
010/20mA |
3 kawat |
|
0/1 ¢5V | ||
0.5 ∙ 4.5V | 5VDC |
Tips pemesanandari pemancar tekanan diferensial: |
1Saat memilih produk, pastikan bahwa media uji kompatibel dengan bagian kontak (stainless steel) produk.
2Untuk memastikan operasi yang dapat diandalkan, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3Selama pemasangan, antarmuka tekanan di kedua ujung harus ditempatkan secara horizontal untuk mengurangi pengaruh posisi pemasangan pada produk.
4. Dalam hal getaran yang kuat, dampak instan, gangguan elektromagnetik yang kuat atau gangguan frekuensi radio dan persyaratan khusus lainnya, harap beri tahu kami dan tunjukkan dalam pesanan.
Panduan pesanandari pemancar tekanan diferensial: | ||||||||
BP93420XX | Transmitter Tekanan | |||||||
Kode | Desain Konstruksi | |||||||
DII | Transmitter tekanan diferensial | |||||||
Jangkauan pengukuran | 0-10KPa...~2MPa | |||||||
Kode | Sumber Daya | |||||||
D1 | 24VDC | |||||||
D2 | 5VDC | |||||||
D3 | lainnya | |||||||
Kode | Sinyal output | |||||||
S1 | 4×20mADC | S5 | 020mADC | |||||
S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
S4 | 010mADC | |||||||
Kode | Koneksi Tekanan | |||||||
J1 | M20 × 1,5 Pria | |||||||
J2 | G1/2 Pria | |||||||
J3 | G1/4 Pria | |||||||
J4 | 1/2 NPT Pria | |||||||
J5 | lainnya | |||||||
Kode | Koneksi Listrik | |||||||
B1 | Hirschmann | |||||||
B2 | PG7 Plug | |||||||
B3 | Output Kabel yang Disegel | |||||||
B4 | lainnya | |||||||
Kode | Jenis Tekanan | |||||||
D | Tekanan Diferensial |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
