Hengtong OEM Mini DIN Pressure Transmitter Sensor Sensor Pengukuran Elektronik
Product Details
| Model: | BP157 | Jangkauan: | -100kpa~0~10kpa~20Mpa |
|---|---|---|---|
| Output: | 4-20mA /0,5-4,5Vdc/0-10VDC | Stabilitas jangka panjang: | +-0,2% F.S/Tahun (jenis) |
| Bahan Perumahan: | 304 Baja tahan karat | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Jenis: | MINI Pressure Transmitter | Jenis struktur: | Pemancar Tekanan Silikon Tersebar |
| Media pengukur: | Gas dan cair | Tingkat akurasi: | 0,5% |
| Pengaturan khusus: | <i>Available OED / ODM |</i> <b>Tersedia OED / ODM |</b> <i>Customized Request</i> <b>Permintaan yan | ||
| Menyoroti |
Sensor Transmitter Tekanan OEM,Sensor Transmitter Tekanan Mini DIN,OEM Sensor Pengukuran Elektronik |
||
Product Description

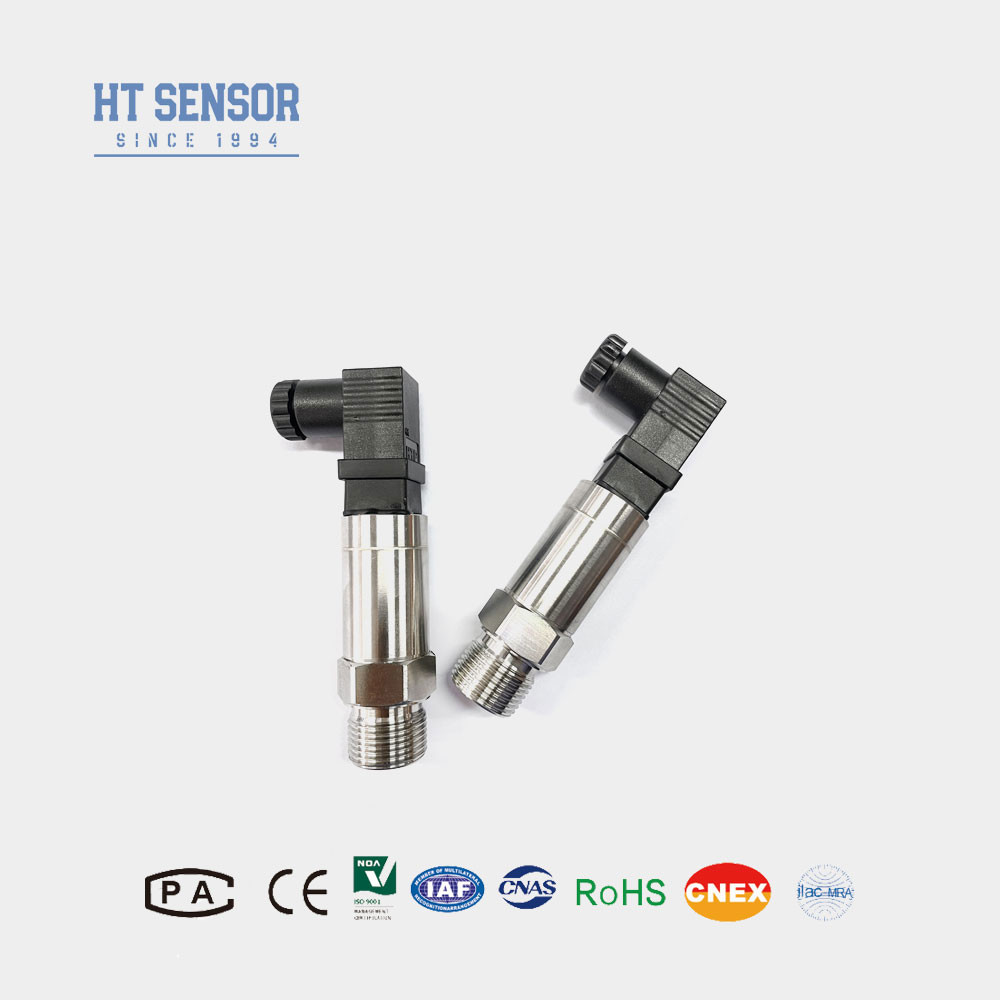

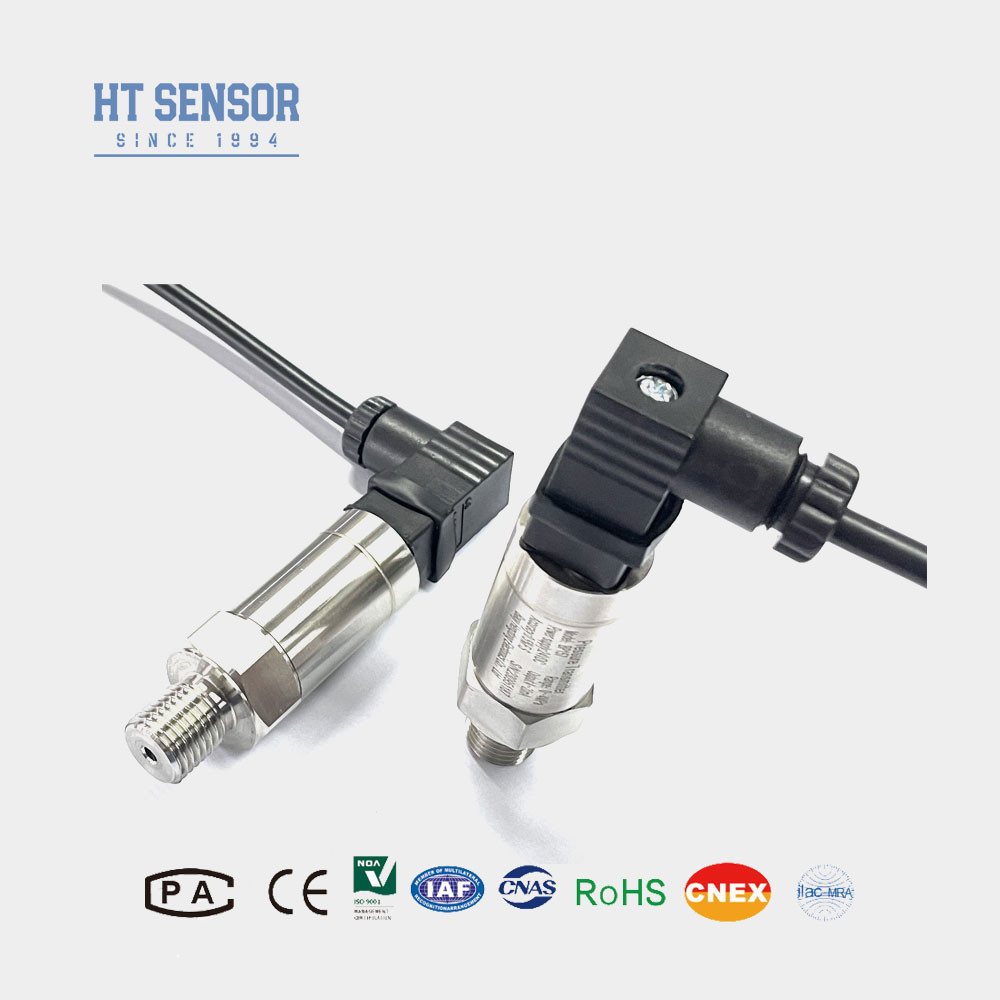

Hengtong OEM Mini DIN Pressure Transmitter Sensor Sensor Pengukuran Elektronik
BP157 Transmitter Tekanan
Pengenalan sensor tekanan mini DIN:
Transmitter sensor tekanan industri BP157 menggunakan sensor tekanan silikon difusi HT sebagai elemen pengukuran sinyal.PCB kami sendiri dikembangkan mengubah sinyal sensor ke sinyal output standar seperti 0.5-4.5VDC atau 4-20mA untuk mudah membaca dan merekam. Koneksi listrik mini DIN, ukuran kecil untuk memenuhi sebagian besar kebutuhan lapangan.
Fitur Produkdari sensor tekanan mini DIN:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam.
2. Desain kompak dan ringan.
3. nol dan skala penuh diatur
4. presisi tinggi, semua struktur stainless steel.
Aplikasidari sensor tekanan mini DIN:
1Pengukuran tekanan gas dan cairan yang tidak korosif, diafragma terbuat dari 316L stainless steel, medium uji kompatibel dengan 316L stainless steel.
2. Aplikasi di industri Marinir dan penerbangan.
3. Digunakan dalam proses lapangan industri, seperti minyak bumi, kimia, metalurgi, pembangkit listrik dan hidrologi.
4Untuk sistem kontrol hidrolik dan pneumatik.
| Parameter Kinerjadari sensor tekanan mini DIN: | |
| Jangkauan pengukuran | 0kPa ~ 10kPa...20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Span | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Contoh Pemilihandari sensor tekanan mini DIN |
| Tips pemesanan |
1Saat memilih produk, pastikan bahwa media yang akan diukur kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya untuk pemancar tidak harus lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan.
5Rentang suhu kerja nominal dari O-ring karet Fluoro adalah -20oC sampai 250oC. Ketika suhu operasi produk di bawah -20oC, perlu untuk memilih segel O-ring EPDM.
6. Panjang kabel default adalah 1,5m, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel ini akan dilengkapi dengan bahan kabel polietilena. Jika Anda membutuhkan bahan kabel yang berbeda, maka kabel ini akan dilengkapi dengan bahan yang berbeda.Tolong jelaskan dalam urutan.
7Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
| Panduan pesanan | |||||||||
| BP15X | Transmitter Tekanan Analog | ||||||||
| Kode | Desain Konstruksi | ||||||||
| 5 | Packard plug | 6 | Kabel Output Langsung tertutup 1,5 meter | ||||||
| 7 | Konektor Mini Hirschmann | 8 | Konektor Hirschmann Besar | ||||||
| Jangkauan pengukuran | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya | ||||||||
| Kode | Sumber Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | lainnya | ||||||||
| Kode | Sinyal output | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Kode | Koneksi Tekanan | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | lainnya ((¢50.4 Flange) | ||||||||
| Kode | Koneksi Listrik | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel Disegel Outlet 1,5 meter | ||||||||
| B4 | lainnya | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan pengukur | ||||||||
| A | Tekanan mutlak | ||||||||
| S | Tekanan referensi tertutup | ||||||||
FAQ:
1T: Apakah Anda perusahaan manufaktur perdagangan?
A: Kami adalah produsen dengan pengalaman 30 tahun.
2Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus. Kami menawarkan layanan OEM dan ODM.
3Berapa kapasitas produksi Anda?
A: Fasilitas produksi kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami berada dalam posisi yang baik untuk memenuhi pesanan besar.disarankan agar Anda menghubungi tim penjualan kami terlebih dahulu untuk memastikan jadwal produksi dan pengiriman yang lancar.
4. T: siklus pengiriman umum adalah berapa lama?.
A: 5 ~ 8 hari kerja untuk model standar.
5P: Kemasan pengiriman
A: Produk umumnya dikirim dengan ekspres internasional, termasuk UPS,FedEx,DHL dan INT pengiriman prabayar atau dapat diambil menggunakan akun pengiriman Anda, standar ekspor kemasan,termasuk sertifikat inspeksi.
6. T: Hubungi kami
A: kami memiliki tim penjualan yang aktif dan berpengalaman, untuk Anda memecahkan masalah masalah teknis dan bisnis. Silakan tinggalkan pesan kepada kami atau klik layanan online.
