M12 Thread Electronic Connector Pressure Transmitter Sensor untuk pengujian tekanan air dan minyak
Product Details
| Model NO.: | BP156-M | Bahan Perumahan: | 316LS.S. atau 304S.S. |
|---|---|---|---|
| Jenis tekanan: | Pengukur / Tekanan Absolut / Tersegel | Merek dagang: | sensor HT |
| Jenis struktur: | Sensor Tekanan Silikon yang Difusi | Media pengukur: | Cairan dan udara |
| Rentang Tekanan: | 0kpa~10kpa...20MPa | Output: | 4-20mA /0,5-4,5Vdc |
| Pengaturan khusus: | OEM dan ODM | Konektor: | M12*1 |
| Menyoroti |
Tes minyak Sensor Transmitter Tekanan,Sensor Transmitter Tekanan Air,M12 Sensor Transmitter Tekanan Konektor |
||
Product Description
12 Sensor Transmitter Tekanan Konektor Elektronik untuk Uji Tekanan Air dan Minyak

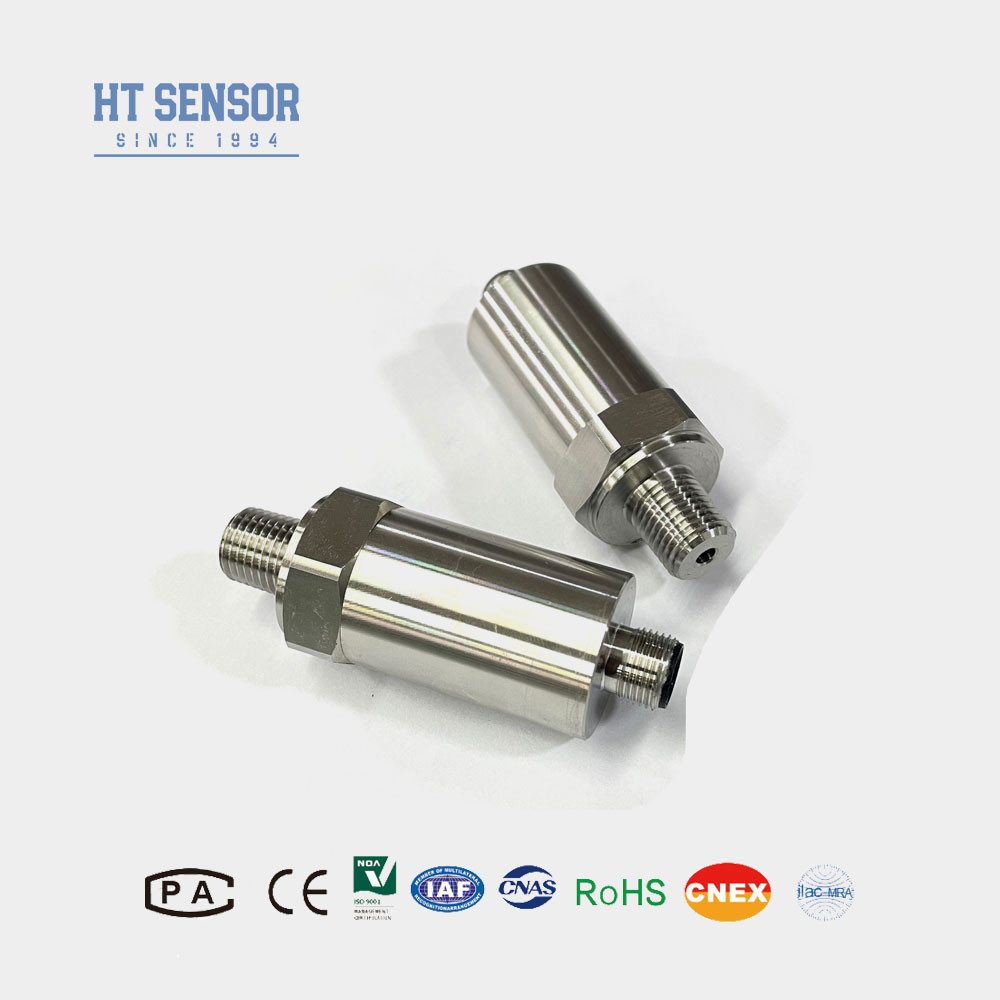

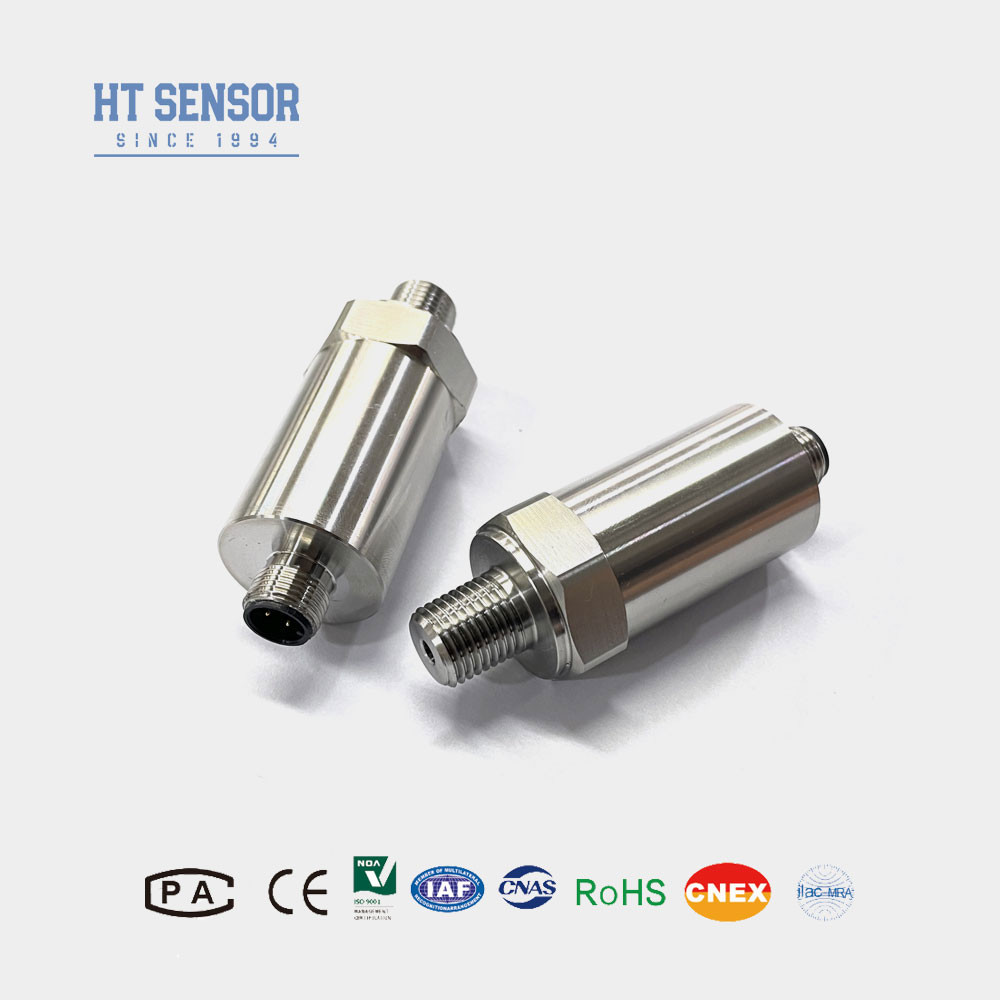

BP156-M Pressure Transmitter Sensor
Pengenalan sensor pemancar tekanan mini:
Sensor pemancar tekanan miniatur BP156-M menggunakan sensor tekanan piezoresistif dengan diafragma stainless steel yang terisolasi sebagai elemen sensor sinyal.Setelah menjalani pengujian otomatis dan kompensasi fine tuning laser, sirkuit amplifier yang ditempatkan di stainless steel mengubah sinyal sensor menjadi sinyal output standar.sensitivitasProduk-produk ini memiliki aplikasi yang luas di industri seperti minyak bumi, industri kimia, metalurgi, pembangkit listrik, hidrologi untuk pengukuran dan kontrol tekanan.
Fitur Produkdari sensor pemancar tekanan mini:
1. kisaran suhu: -20 sampai 85oC;
2. rentang suhu operasi yang luas dari -40 ~ 125oC;
3. Sensor tekanan berkinerja tinggi;
4. Berbagai pilihan output tersedia: 4 ~ 20mA / 0,5 ~ 4,5V / 1 ~ 5V / 5V;
5. Dimensi kompak dengan ukuran yang dapat disesuaikan tersedia;
6. Konektor M12 termasuk;
7. OEM, ODM, dan layanan kustomisasi yang ditawarkan.
Aplikasidari sensor pemancar tekanan mini:
1Pengukuran tekanan gas dan cairan yang tidak korosif menggunakan baja tahan karat 316L.
2. Digunakan dalam industri maritim dan penerbangan.
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter Kinerja dari sensor pemancar tekanan mini: | |
|---|---|
| Jangkauan pengukuran | 0kPa ~ 10kPa...20MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ± 0,25% (Biasa) ± 0,5% (Max.) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,05kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
| Contoh Pemilihan |
| Tips pemesanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya di darat dengan handal.
4. Kabel Tanpa kabel secara default. Tiga bahan tersedia jika diperlukan. Jika tidak ada instruksi khusus, bahan kabel polietilena dapat digunakan. Jika Anda membutuhkan bahan kabel yang berbeda, Anda dapat menggunakan bahan yang berbeda.Tolong jelaskan dalam formulir pesanan.
5Dalam kasus persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanandari sensor pemancar tekanan mini | |||||||||
| BP15X | Transmitter Tekanan Analog | ||||||||
| Kode | Desain Konstruksi | ||||||||
| 5 | Packard plug | 6 | Kabel Output Langsung tertutup 1,5 meter | ||||||
| 7 | Konektor Mini Hirschmann | 8 | Konektor Hirschmann Besar | ||||||
| Jangkauan pengukuran | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya | ||||||||
| Kode | Sumber Daya | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | lainnya | ||||||||
| Kode | Sinyal output | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | ||||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0 ~ 10mADC | ||||||||
| Kode | Koneksi Tekanan | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | lainnya ((¢50.4 Flange) | ||||||||
| Kode | Koneksi Listrik | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Kabel Disegel Outlet 1,5 meter | ||||||||
| B4 | lainnya | ||||||||
| Kode | Jenis Tekanan | ||||||||
| G | Tekanan pengukur | ||||||||
| A | Tekanan mutlak | ||||||||
| S | Tekanan referensi tertutup | ||||||||
FAQ:
1T: Apa karakteristik pemancar sensor tekanan Anda?
A: Presisi tinggi, tahan lama, kinerja yang sangat baik.
2Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus. Kami menawarkan layanan OEM dan ODM.
3Berapa kapasitas produksi Anda?
A: Fasilitas produksi kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami dilengkapi dengan baik untuk memenuhi kebutuhan pesanan skala besar.disarankan agar Anda menghubungi tim penjualan kami terlebih dahulu untuk memastikan jadwal produksi dan pengiriman yang lancar.
4. T: Berapa waktu memimpin umum?
A: Model standar 5 ~ 8 hari kerja.
5. T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif, diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Berapa masa garansi produk Anda? Bagaimana dengan layanan purna jual?
A: Periode garansi kami adalah 24 bulan setelah pengiriman, menjawab pertanyaan Anda dalam waktu 24 jam setelah penjualan, bimbingan jarak jauh melalui jaringan PC kapan saja.
