BP93420IC Sensor Transmitter Tekanan
Pemasangan sensor pemancar tekanan:

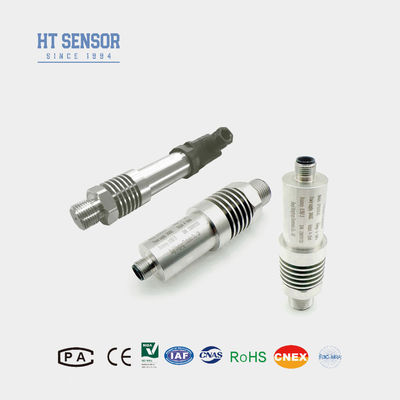

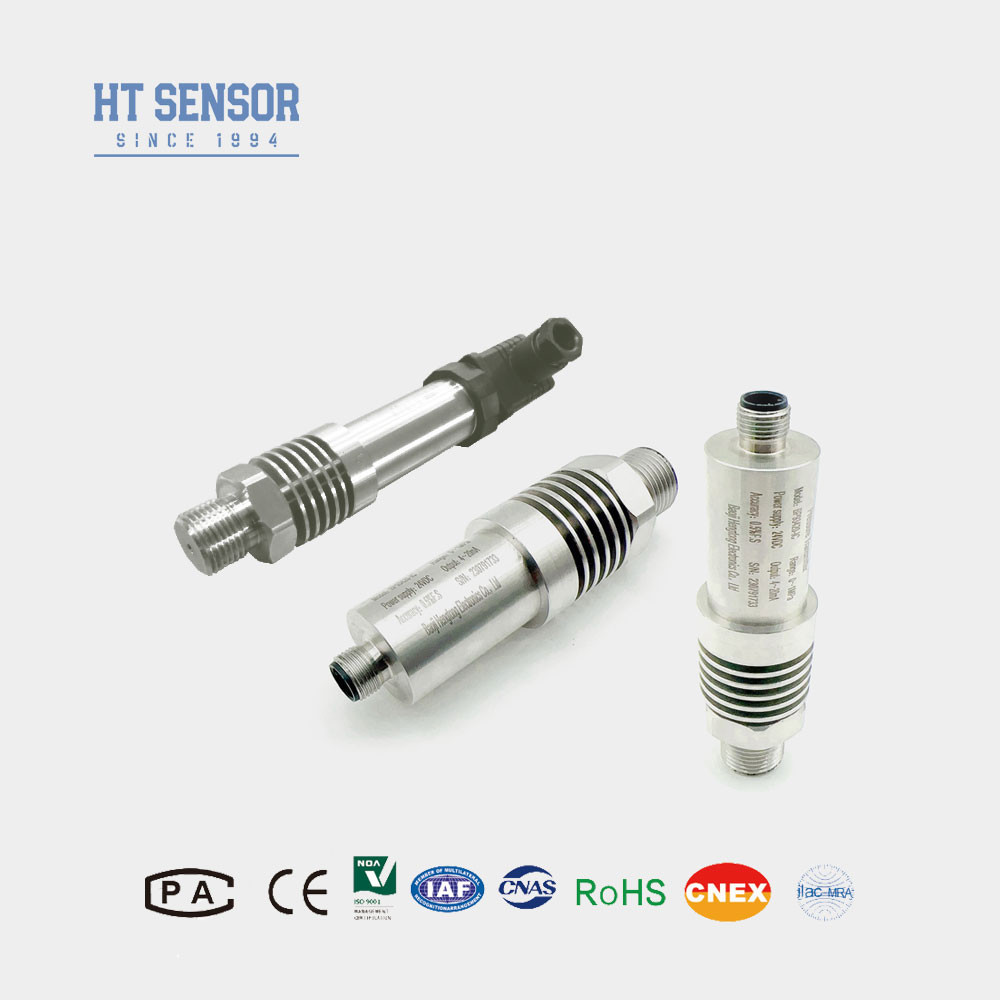

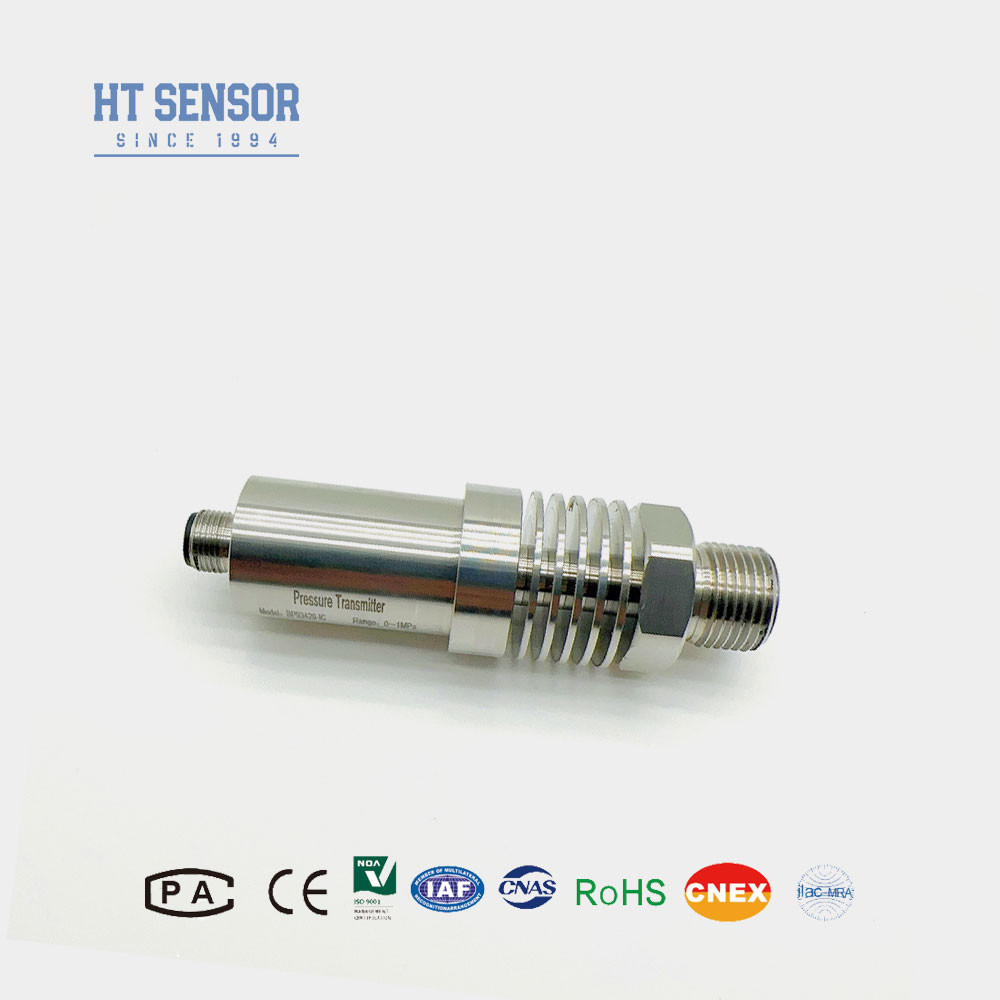

BP93420-IC adalah sensor pemancar tekanan suhu tinggi yang menggunakan inti terisi minyak isolasi tekanan silikon seri HT19 canggih sebagai elemen pengukuran inti.Perangkat disipasi panas ditambahkan ke ujung depan untuk mendinginkan secara drastis media yang bersentuhan dengan sensorDesain khusus ini membuatnya sangat cocok untuk lingkungan yang menuntut suhu tinggi, membuatnya ideal untuk aplikasi yang melibatkan fluktuasi suhu atau beroperasi di bawah kondisi yang lebih tinggi.Hal ini banyak digunakan dalam proses industri dan sistem di mana pengukuran tekanan yang akurat dan dapat diandalkan diperlukan bahkan dalam lingkungan suhu tinggi yang menantang.
Fitur Produkdari sensor pemancar tekanan:
- 1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam.
- 2. IP65 perlindungan peringkat struktur stainless steel.
- 3. nol dan skala penuh disesuaikan.
- 4. presisi tinggi, semua struktur stainless steel.
Aplikasidari sensor pemancar tekanan:
- 1Pengukuran tekanan gas dan cairan yang tidak korosif dengan baja tahan karat 316L.
- 2. Digunakan dalam industri maritim dan penerbangan.
- 3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
- 4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter kinerja sensor pemancar tekanan |
| Jangkauan pengukuran |
- 100kPa... 0kPa ~ 10kPa... 40MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
0.1% FS |
| Hysteresis |
0.1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 150oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,4kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
1Ketika memilih produk, pastikan bahwa media yang kompatibel dengan bagian kontak dari produk yang sedang diuji.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman..
5. Default tanpa kabel, seperti kebutuhan untuk default ke bahan kabel polietilena, jika Anda membutuhkan bahan kabel yang berbeda, silakan menunjukkan dalam pesanan.
6Dalam hal persyaratan khusus seperti getaran yang kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanan |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ/IQT |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
- 0.1. . .0~0.01...100MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
