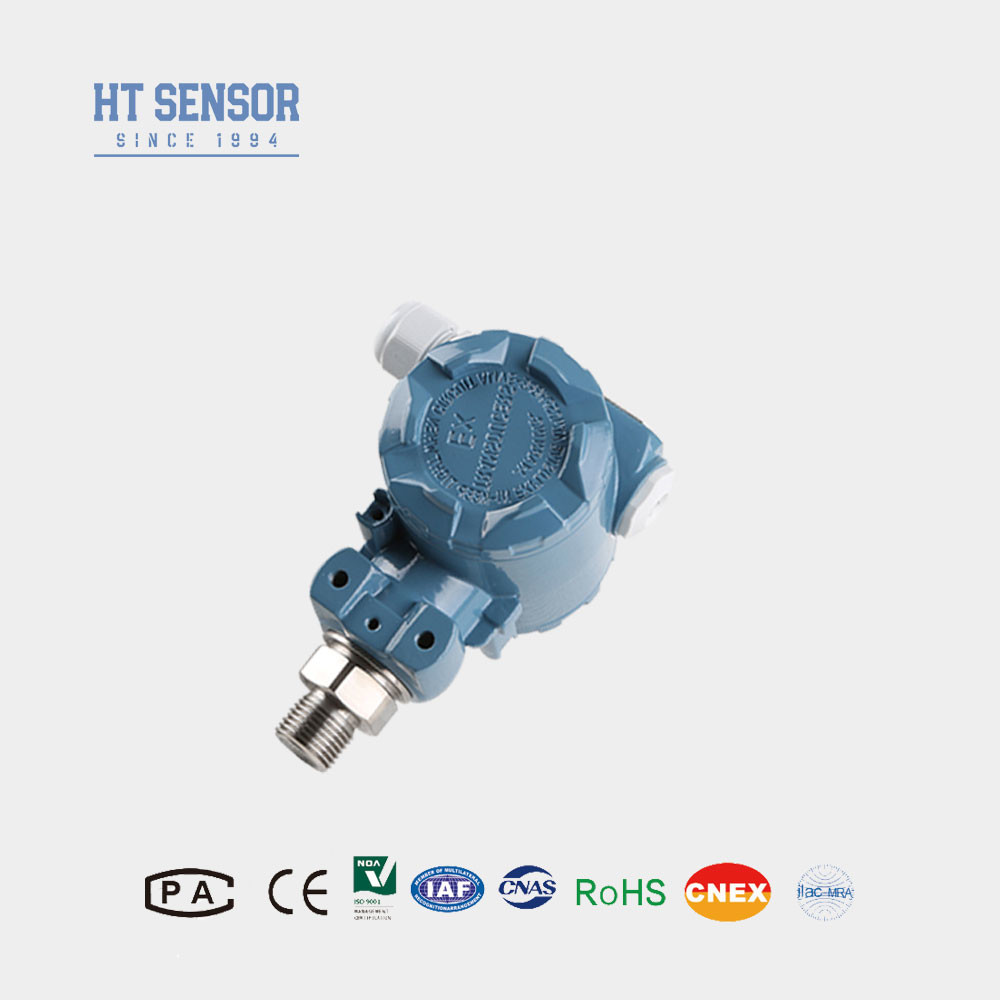

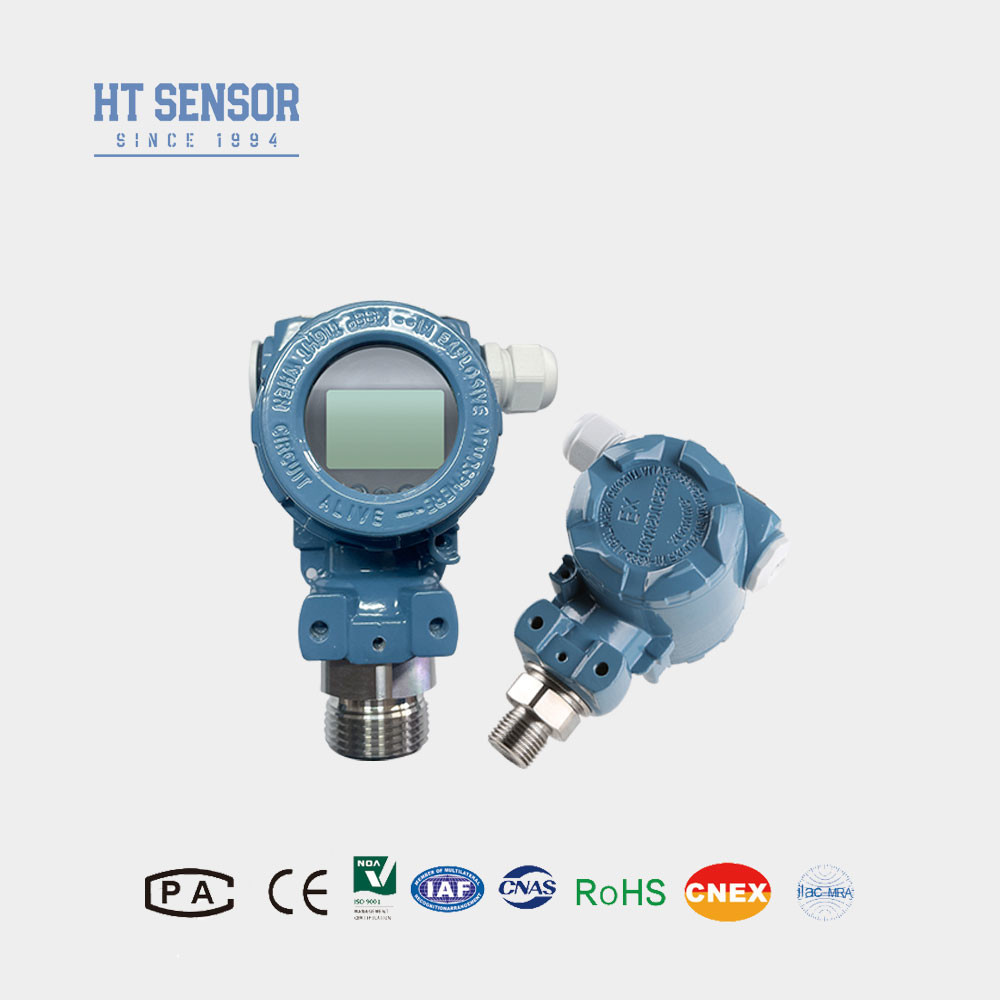

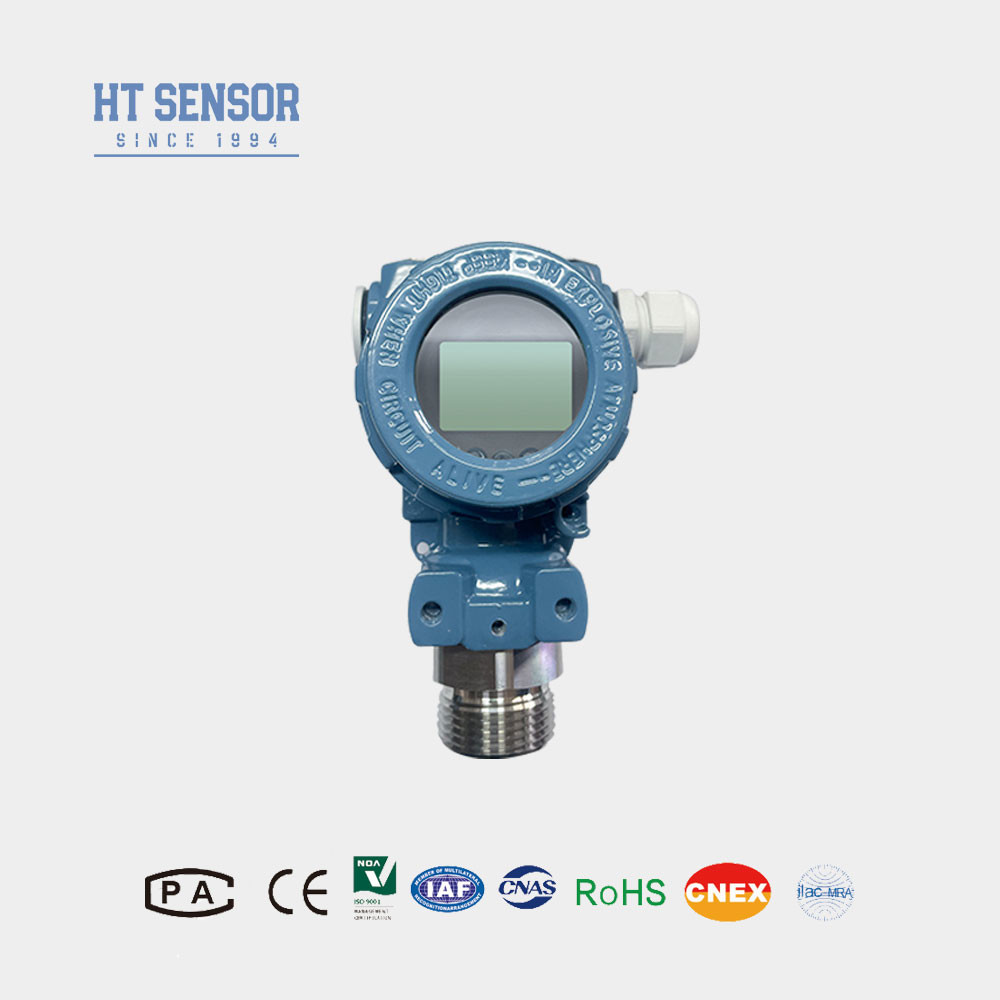

BP93420-III Transmitter Tekanan
Pengenalan tekanan industripemancarsensor:
BP93420-III Industrial Pressure Sensor Transmitter memiliki inti tekanan stainless steel dan sirkuit pemrosesan amplifier miniatur.dan antarmuka instalasi dapat disesuaikan untuk memenuhi kebutuhan pengguna. Selain itu menawarkan kompatibilitas dengan merek lain pemancar. seri produk ini banyak digunakan dalam kontrol proses industri, peralatan hidrolik, industri kimia,dan sektor lain di mana kondisi lingkungan yang keras berlaku.
Fitur ProdukdariTekanan industripemancarsensor:
1. rentang pengukuran yang luas, bentuk antarmuka tekanan yang beragam.
2.Tingkat perlindungan IP65.
3Berbagai bentuk sinyal output.
AplikasidariTekanan industripemancarsensor:
1. Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dalam 316L stainless steel.
2. minyak bumi, kimia, metalurgi, tenaga, dan hidrologi.
3. Pengukuran dan kontrol tekanan di lingkungan industri luar yang keras.
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter Kinerjadari 2088 sensor pemancar tekanan |
| Jangkauan pengukuran |
- 100kPa... 0kPa ~ 10kPa... 40MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
≤ ± 0,1% FS |
| Hysteresis |
≤ ± 0,1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
Aluminium tuang |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 1,2 kg |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 12VDC.
3Untuk memastikan operasi produk yang dapat diandalkan, disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan grounding yang dapat diandalkan dari produk dan catu daya.
4. Kabel default tidak datang dengan kabel. Jika perlu, silakan berkomunikasi dengan penjual sebelumnya.
5Dalam kasus getaran yang kuat, tamparan instan, gangguan elektromagnetik atau frekuensi radio yang kuat dan persyaratan khusus lainnya, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanan |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ/IQT |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
