HT Series Diffused Silicon Transducer BP93420IB Pressure Transmitter Sensor untuk Pengukuran Konsisten
Product Details
| Model No.: | BP93420-IB | Kekuatan: | 5VDC /12-32VDC |
|---|---|---|---|
| Keluaran: | 0.5-4.5V 4-20mA 0-10v DAN seterusnya | Stabilitas jangka panjang: | +-0.15%F.S/Tahun (jenis) |
| Bahan perumahan: | 316L. atau 304SS | Jenis tekanan: | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Benang: | M20*1.5 / G1/2 Atau OEM | Media pengukur: | udara. minyak air |
| Nilai akurasi: | <i>0.5%.</i> <b>0,5%.</b> <i>0.25%</i> <b>0,25%</b> | Rentang tekanan: | -100kpa~0-10KPa...100MPa |
| Menyoroti |
Sensor Transduser Silikon Diffused Pressure Transmitter,BP93420IB Sensor Transmitter Tekanan,Sensor Transmitter Tekanan Pengukuran Konsisten |
||
Product Description

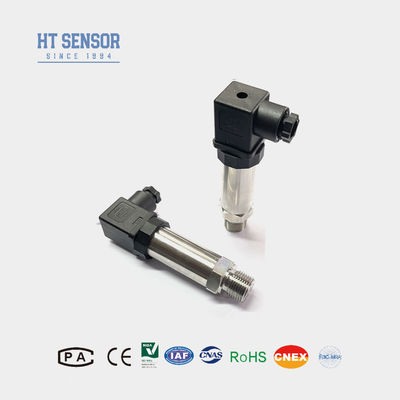

HT Series Diffused Silicon Transducer BP93420IB Pressure Transmitter Sensor untuk Pengukuran Konsisten
BP93420IB Sensor Transmitter Tekanan
Pemasangan sensor pemancar tekanan:
Sensor BP93420IB Pressure Transmitter adalah perangkat pengukuran yang mendeteksi tekanan media cair, gas atau uap dan mengubahnya menjadi output listrik standar.Ini mendeteksi perubahan tekanan melalui built-in sensor tekanan, mengubah kuantitas tekanan fisik menjadi sinyal listrik yang sesuai, seperti 4-20mA, 0-5V atau sinyal digital.
Transmitter tekanan terdiri dari film isolasi, sensor dan sirkuit elektronik.Deformasi terdeteksi oleh sensor dan dikonversi menjadi sinyal listrik yang sesuai. Sirkuit elektronik memperkuat dan mengoreksi sinyal listrik dan akhirnya output standar arus / tegangan / sinyal digital
| Parameter kinerja sensor pemancar tekanan | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang | 0.1% FS |
| Hysteresis | 0.1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 80oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~ 0,25kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC |
Fitur Produkdari sensor pemancar tekanan:
- Transmitter tekanan memiliki rentang pengukuran yang luas, struktur baja tahan karat yang tahan lama, dan berbagai opsi antarmuka tekanan untuk mengakomodasi kebutuhan aplikasi yang berbeda.
- Desainnya yang kompak dan ringan memungkinkan pemasangan dan integrasi yang mudah ke lingkungan terbatas ruang.
- Dengan presisi tinggi dan struktur semua stainless steel, pemancar tekanan ini memastikan pengukuran tekanan yang akurat dan dapat diandalkan.

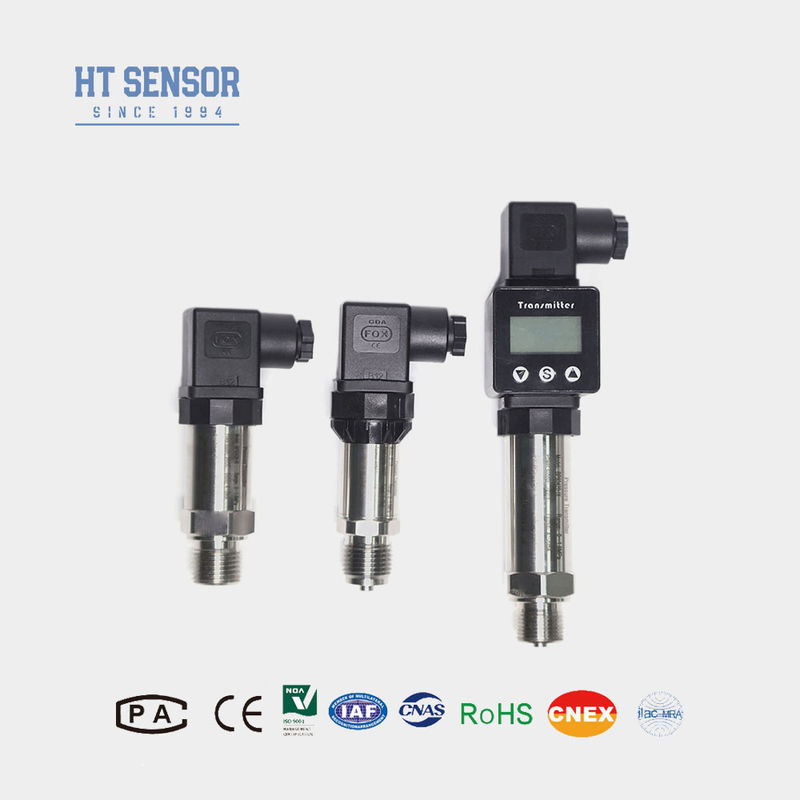

- Selain itu, ia menawarkan opsi untuk menambahkan kepala tampilan LED atau LCD untuk pemantauan dan tampilan tekanan di tempat yang nyaman.
Aplikasidari sensor pemancar tekanan:
- Transmitter tekanan banyak digunakan di berbagai industri, seperti petrokimia, metalurgi, tenaga listrik, kedirgantaraan, perlindungan lingkungan dan bidang lainnya.
- Mereka digunakan untuk memantau tekanan pipa, wadah, tangki penyimpanan dan peralatan lainnya untuk memastikan proses produksi yang aman dan dapat diandalkan.pemancar tekanan juga digunakan dalam bidang penelitian ilmiah seperti meteorologi dan hidrologi
| Tip pemesanan sensor pemancar tekanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan dengan kepala transduser layar LCD atau LED, daya pemancar seharusnya tidak kurang dari 20 VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman.
5. rentang suhu operasi nominal O-ring karet fluorine adalah -20 °C ~ 250 °C. Ketika suhu operasi produk lebih rendah dari -20 °C, EPDM O-type sealing ring harus dipilih.
6. Produk default adalah tanpa kabel, jika perlu, silakan berkomunikasi dengan staf penjualan. Ada tiga bahan untuk dipilih.Jangan gunakan kabel atau bahan kabel polietilen tanpa instruksi khusus.Jika Anda membutuhkan bahan kabel yang berbeda, silakan tunjukkan dalam pesanan.
7. Dalam kasus getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat dan persyaratan khusus lainnya, harap beri tahu perusahaan kami dan tunjukkan dalam pesanan.
| Panduan pesanan sensor pemancar tekanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ1/IQ2 | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||

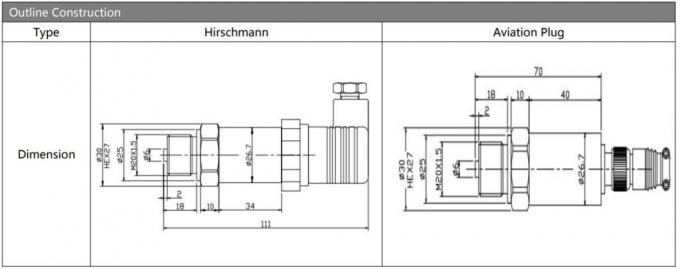

| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A:Produk kami memiliki garansi terbatas 12 hingga 18 bulan dari tanggal pengiriman ke pembeli asli. Hengtong akan mengganti atau memperbaiki produk yang cacat secara gratis.Jaminan ini tidak berlaku untuk setiap unit telah dimodifikasi, disalahgunakan, diabaikan.
