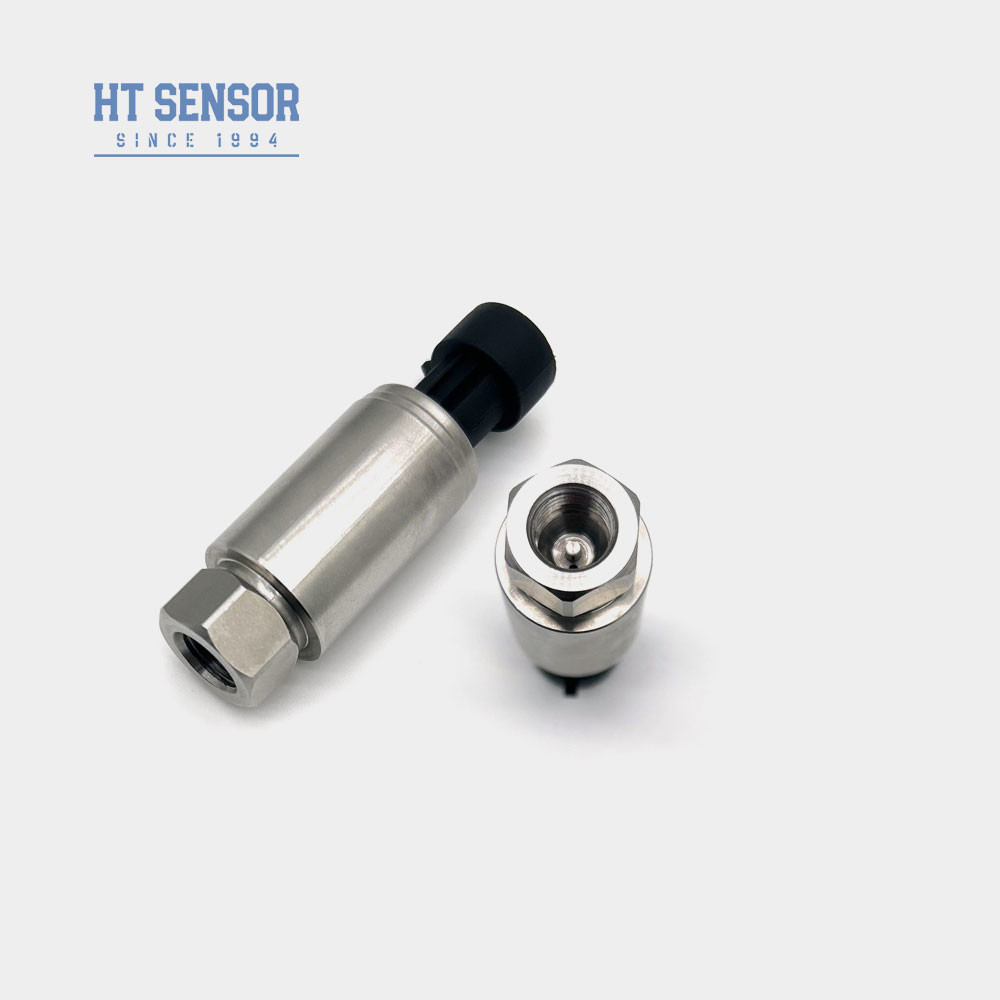

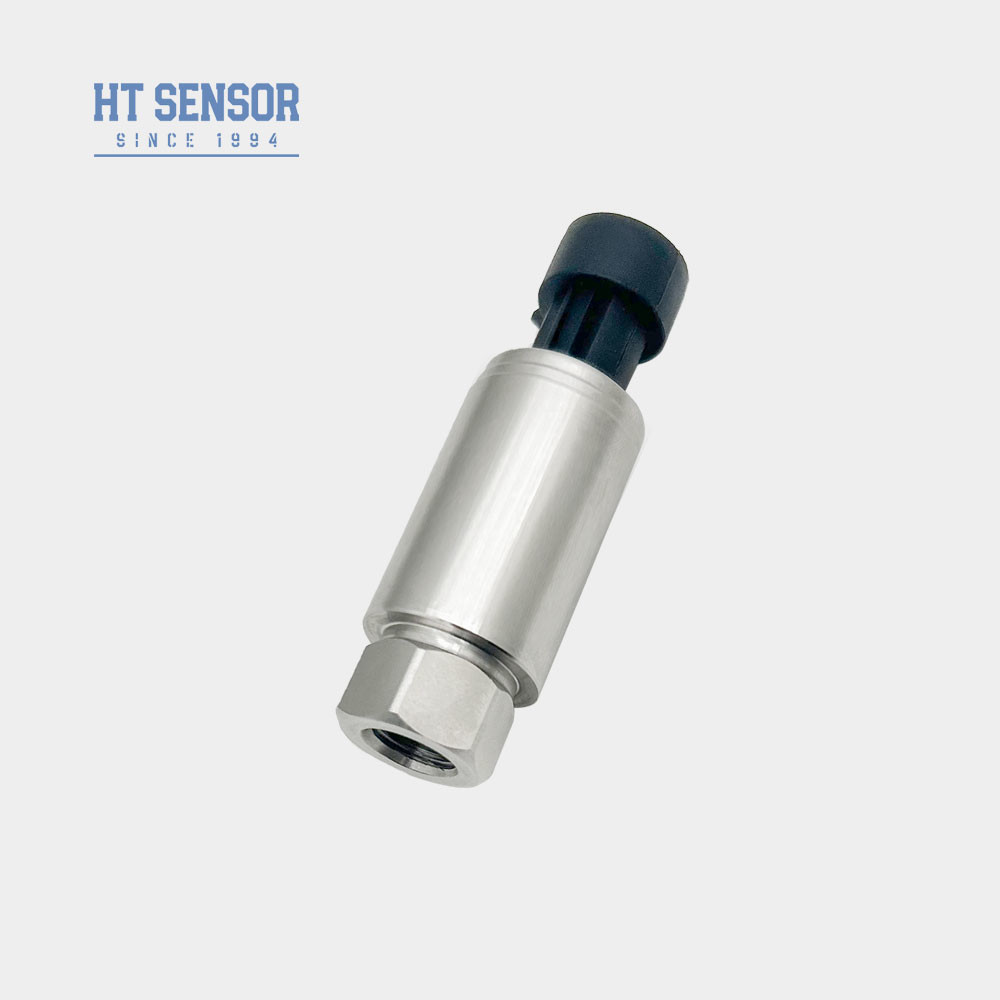

BP156 Transmitter Tekanan
Pemasangan sensor pemancar tekanan:
Sensor pemancar tekanan ukuran kecil BP156 adalah produk hemat biaya yang dirancang khusus untuk kompresor udara dan peralatan pendingin.Ini menggabungkan teknologi mutakhir dan dilengkapi dengan sirkuit pemancar berkinerja tinggi secara independen dikembangkan oleh perusahaan kamiTransmitter ini ditandai dengan ukuran kompak, ketahanan kelembaban yang kuat, dan kemampuan interferensi anti-elektromagnetik yang sangat baik.Produk telah menjalani pengujian ketat dan pemilihan penuaan untuk komponen, produk setengah jadi, dan barang jadi untuk memastikan kinerja yang stabil dan dapat diandalkan.
Fitur Produkdari sensor pemancar tekanan:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam.
2. Desain kompak dan ringan.
Aplikasidari sensor pemancar tekanan:
1Pengukuran tekanan gas dan cairan yang tidak korosif dengan baja tahan karat 316L.
2. Digunakan dalam industri maritim dan penerbangan.
3. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter Kinerjadari sensor pemancar tekanan: |
| Jangkauan pengukuran |
0kPa ~ 10kPa...20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,25kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
1Saat memilih produk, pastikan bahwa media tersebut kompatibel dengan cairan proses yang bersentuhan dengan produk yang diuji.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak dilengkapi dengan tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, pastikan bahwa catu daya pemancar setidaknya 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, disarankan untuk memasang perangkat perlindungan petir di tempat dan memastikan pengantar produk dengan baik dengan catu daya.
5Rentang suhu operasi nominal ring O karet fluor adalah -20°C ~ 250°C. Jika suhu operasi produk di bawah -20°C, EPDM O-ring harus dipilih sebagai gantinya.
6Secara default, kabel disediakan tanpa colokan dan kabel kabel, dengan panjang 1,5 meter dan tiga pilihan bahan yang tersedia untuk dipilih.Bahan kabel polietilen akan digunakanJika bahan kabel yang berbeda diperlukan, silakan tentukan dalam formulir pesanan.
7Dalam hal persyaratan khusus seperti getaran yang kuat, kejutan mendadak atau gangguan elektromagnetik atau RF yang intens, harap beri tahu kami dan jelaskan dalam formulir pesanan Anda.
| Panduan pesanan |
| BP15X |
Transmitter Tekanan Analog |
| |
Kode |
Desain Konstruksi |
| 5 |
Packard plug |
6 |
Kabel Output Langsung tertutup 1,5 meter |
| 7 |
Konektor Mini Hirschmann |
8 |
Konektor Hirschmann Besar |
| |
Jangkauan pengukuran |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
|
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya ((¢50.4 Flange) |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Disegel Outlet 1,5 meter |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa ituJaminan Kualitas?
A: Produk kami memiliki garansi terbatas 12 hingga 18 bulan dari tanggal pengiriman ke pembeli asli. Hengtong akan mengganti atau memperbaiki produk yang cacat secara gratis.Jaminan ini tidak berlaku untuk setiap unit telah dimodifikasi, disalahgunakan, diabaikan..
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan purna jual kami akan menjawab dengan pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC adalahselalu tersedia.
