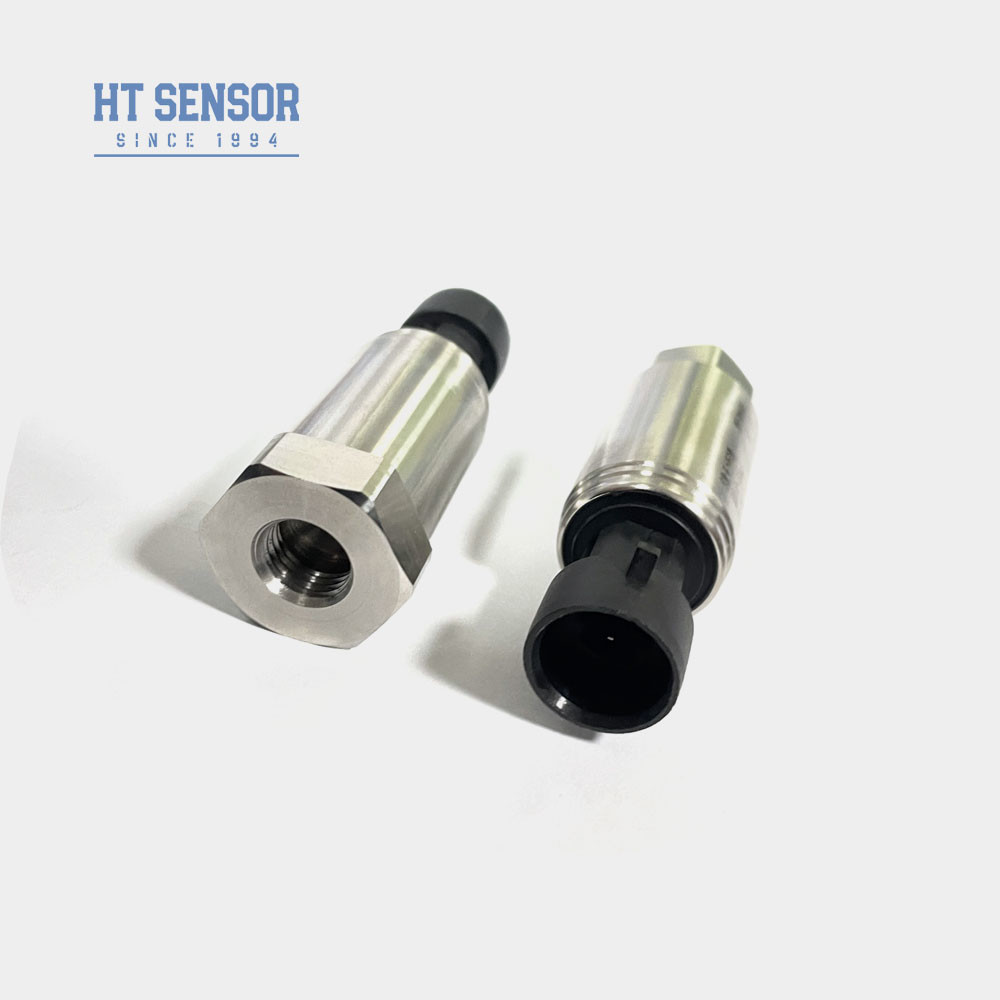

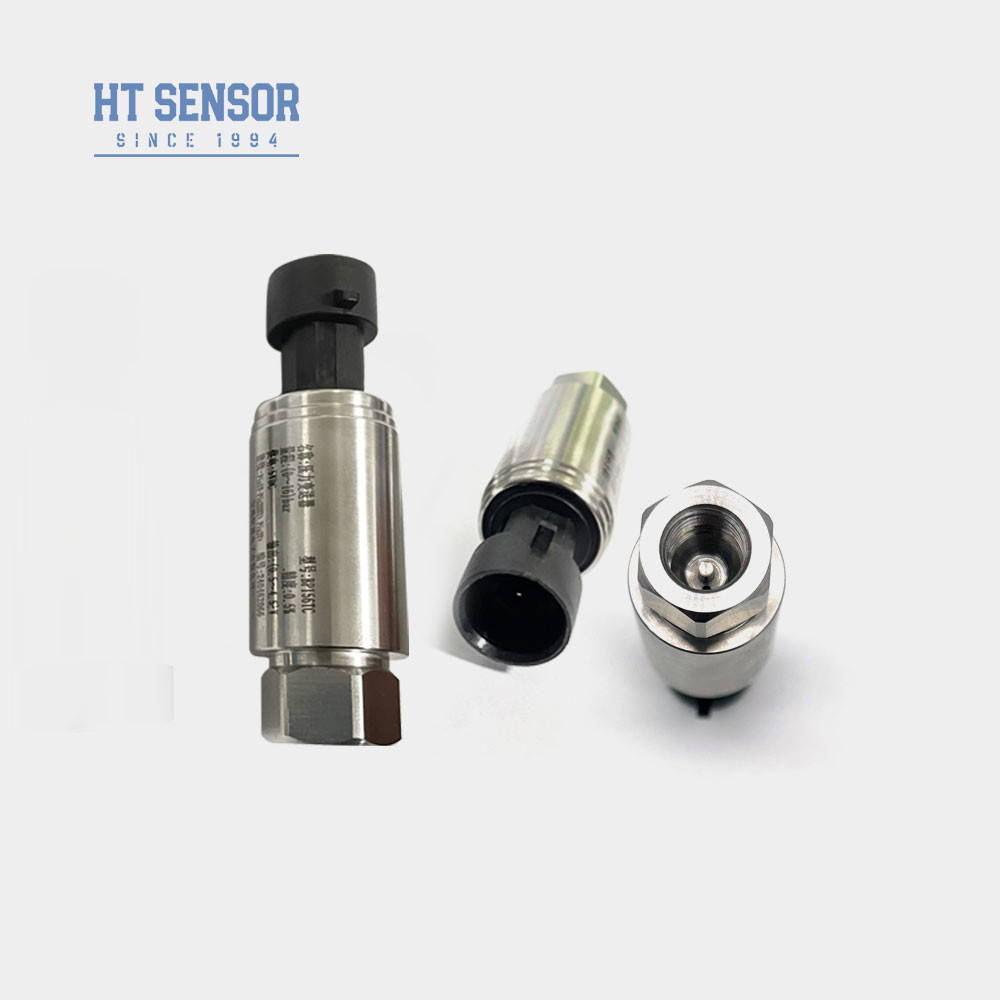

BP155 Sensor TekananTransmitter
Pengenalan Sensor Tekanan Industripemancar:
BP155 ukuran kecil sensor tekanan industri pemancar adalah biaya efektif pemancar tekanan diluncurkan oleh perusahaan kami,menggunakan inti sensor struktur film datar dan sirkuit amplifier khusus yang disesuaikan, koreksi linier dan kompensasi suhu, dapat memenuhi kebutuhan pengukuran dan kontrol tekanan dalam berbagai kondisi lingkungan.Semua parameter dikendalikan secara ketat. Seluruh produk telah melalui pengujian ketat dan penuaan screening komponen, produk semi-selesai dan produk jadi, dan produk memiliki konsistensi yang baik, anti-interferensi,Kemampuan anti overload dan stabilitas tinggi.
BP155 pemancar tekanan memiliki perlindungan polaritas terbalik, dapat bekerja stabil dan dapat diandalkan untuk waktu yang lama dan banyak digunakan dalam AC, pendingin, kompresor, jalur produksi otomatis,kontrol hidraulik pneumatik dan bidang lainnya.
Fitur ProdukdariSensor tekanan industripemancar:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam.
2. Desain kompak dan ringan.
AplikasidariSensor tekanan industripemancar:
1Pengukuran tekanan gas dan cairan yang tidak korosif dengan baja tahan karat 316L.
2. Digunakan dalam industri maritim dan penerbangan.
3. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter KinerjadariSensor tekanan industripemancar: |
| Jangkauan pengukuran |
0kPa ~ 10kPa...20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,25kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
1Saat memilih produk, pastikan bahwa media tersebut kompatibel dengan cairan proses yang bersentuhan dengan produk yang diuji.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak dilengkapi dengan tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, pastikan bahwa catu daya pemancar setidaknya 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, disarankan untuk memasang perangkat perlindungan petir di tempat dan memastikan pengantar produk dengan baik dengan catu daya.
5Rentang suhu operasi nominal ring O karet fluor adalah -20°C ~ 250°C. Jika suhu operasi produk di bawah -20°C, EPDM O-ring harus dipilih sebagai gantinya.
6Secara default, kabel disediakan tanpa colokan dan kabel kabel, dengan panjang 1,5 meter dan tiga pilihan bahan yang tersedia untuk dipilih.Bahan kabel polietilen akan digunakanJika bahan kabel yang berbeda diperlukan, silakan tentukan dalam formulir pesanan.
7Dalam hal persyaratan khusus seperti getaran yang kuat, kejutan mendadak atau gangguan elektromagnetik atau RF yang intens, harap beri tahu kami dan jelaskan dalam formulir pesanan Anda.
| Panduan pesanan |
| BP15X |
Transmitter Tekanan Analog |
| |
Kode |
Desain Konstruksi |
| 5 |
Packard plug |
6 |
Kabel Output Langsung tertutup 1,5 meter |
| 7 |
Konektor Mini Hirschmann |
8 |
Konektor Hirschmann Besar |
| |
Jangkauan pengukuran |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
|
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya ((¢50.4 Flange) |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Disegel Outlet 1,5 meter |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
Q1: Apakah Anda perusahaan manufaktur?
A1: Kami adalah produsen dengan pengalaman lebih dari 29 tahun.
Q2:Produk yang disesuaikan
A2: Kami menyediakan layanan OEM dan Desain Khusus.
Q3: Jaminan Kualitas
A3:Produk kami memiliki garansi terbatas 12 hingga 18 bulan dari tanggal pengiriman ke pembeli asli.Hengtong akan mengganti atau memperbaiki produk yang cacat secara gratis.Jaminan ini tidak berlaku untuk setiap unit telah dimodifikasi, disalahgunakan, diabaikan.
Q4: Pengiriman & pengemasan
A4:Produk umumnya dikirim oleh internasional Express termasuk UPS,FedEx,DHL dan INT untuk pengiriman prabayar,juga dapat menggunakan akun pengiriman Anda untuk mengumpulkan,Standar ekspor kemasan,termasuk sertifikasi inspeksi.
