BPHT24-IX Pressure Transmitter
Pengenalan diafragma flushIndustripemancar sensor tekanan:

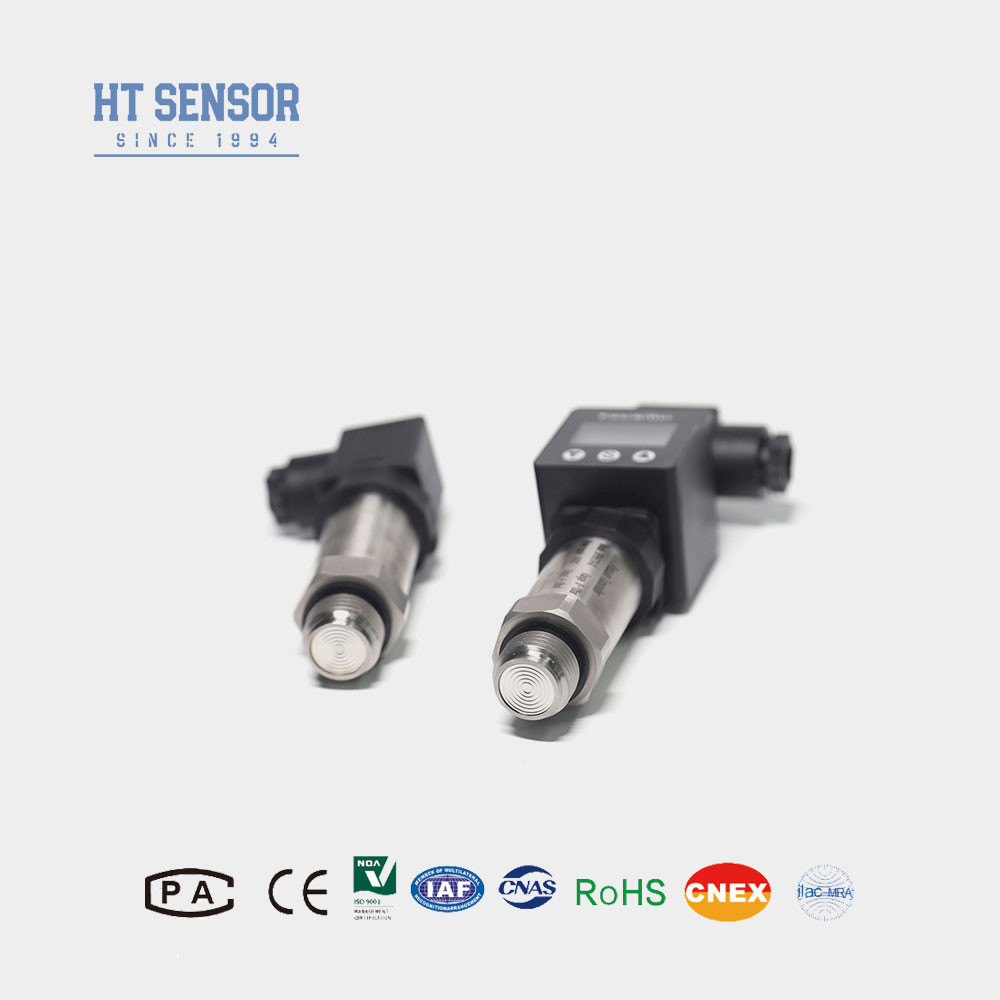

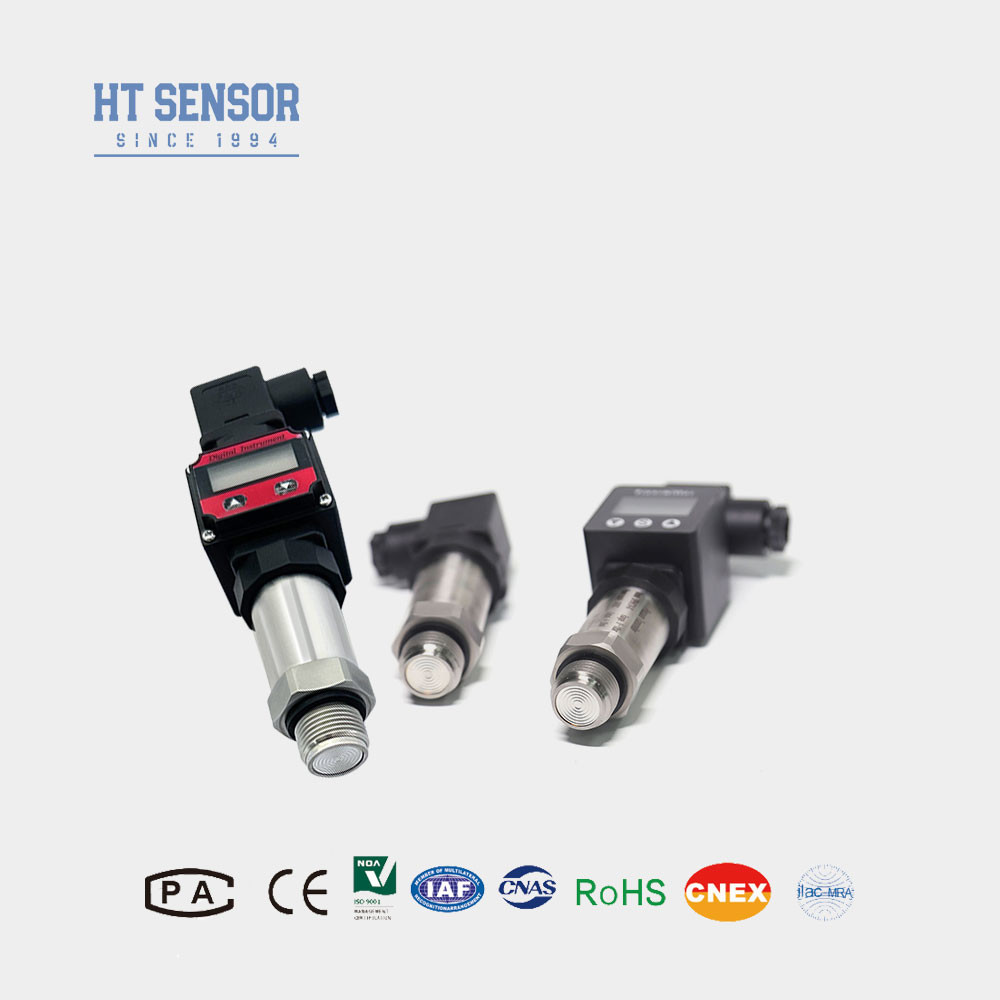

BPHT24 - IX flat Flush diafragma sensor tekanan industri pemancar mendeteksi sinyal tekanan dan menggunakan sirkuit terintegrasi untuk mengubahnya menjadi sinyal output standar untuk pemrosesan.Transmitter tekanan ini terutama digunakan di lingkungan dengan standar sanitasi yang tinggi, seperti industri makanan dan medis, untuk memastikan bahwa kinerja media tidak terganggu oleh kontaminasi selama proses pengukuran tekanan.Hal ini dapat dipasangkan dengan layar medan LCD atau LED untuk pemantauan situasi tekanan medan secara real time.
Fitur Produkdari pemancar sensor tekanan industri dengan diafragma flush:
1. Berbagai pilihan antarmuka tekanan.
2Dirancang untuk aplikasi higienis untuk mencegah skala menengah.
3Keakuratan tinggi dengan struktur stainless steel sepenuhnya.
4Mudah dibersihkan, tampilan.
Aplikasidari pemancar sensor tekanan industri dengan diafragma flush:
1. Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
2Ideal untuk perlindungan lingkungan dan industri kimia.
3. Digunakan dalam industri maritim dan penerbangan.
4Sangat cocok untuk digunakan dalam industri medis, biofarmaceutika, dan kebersihan makanan.
| Parameter Kinerjadari pemancar sensor tekanan industri dengan diafragma flush: |
| Jangkauan pengukuran |
0 ~ 10Kpa... ~ 20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~0,2kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bahan yang bersentuhan dengan produk.
2. Saat melakukan pesanan, harap dicatat bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar harus tidak kurang dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan, disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan pengantar produk dan catu daya yang tepat.
5Rentang suhu operasi nominal dari cincin O karet fluor adalah -20 °C ~ 250 °C. Jika suhu operasi produk turun di bawah -20 °C, cincin O EPDM harus dipilih sebagai gantinya.
6. Kabel tanpa isolasi secara default; jika perlu, ada tiga jenis bahan untuk dipilih.Silahkan tentukan bahan kabel alternatif yang dibutuhkan dalam formulir pesanan Anda.
7Jika ada persyaratan khusus seperti getaran yang kuat, kekuatan benturan mendadak atau gangguan elektromagnetik atau RF yang intens, harap beri tahu kami dan tunjukkan ini dalam pesanan Anda.
| Panduan pesanan |
| BPHT24 |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| T |
Transmitter Tekanan tahan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
0~35Kpa...~20MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
