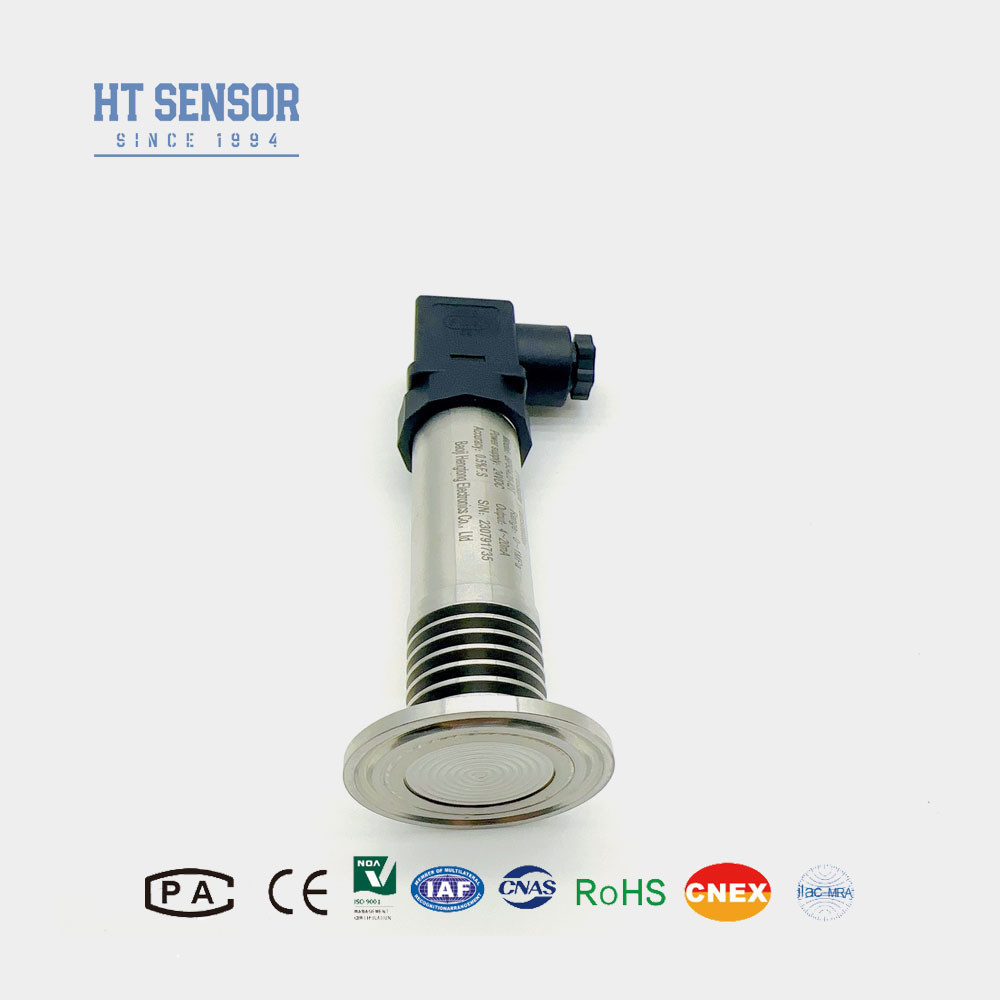

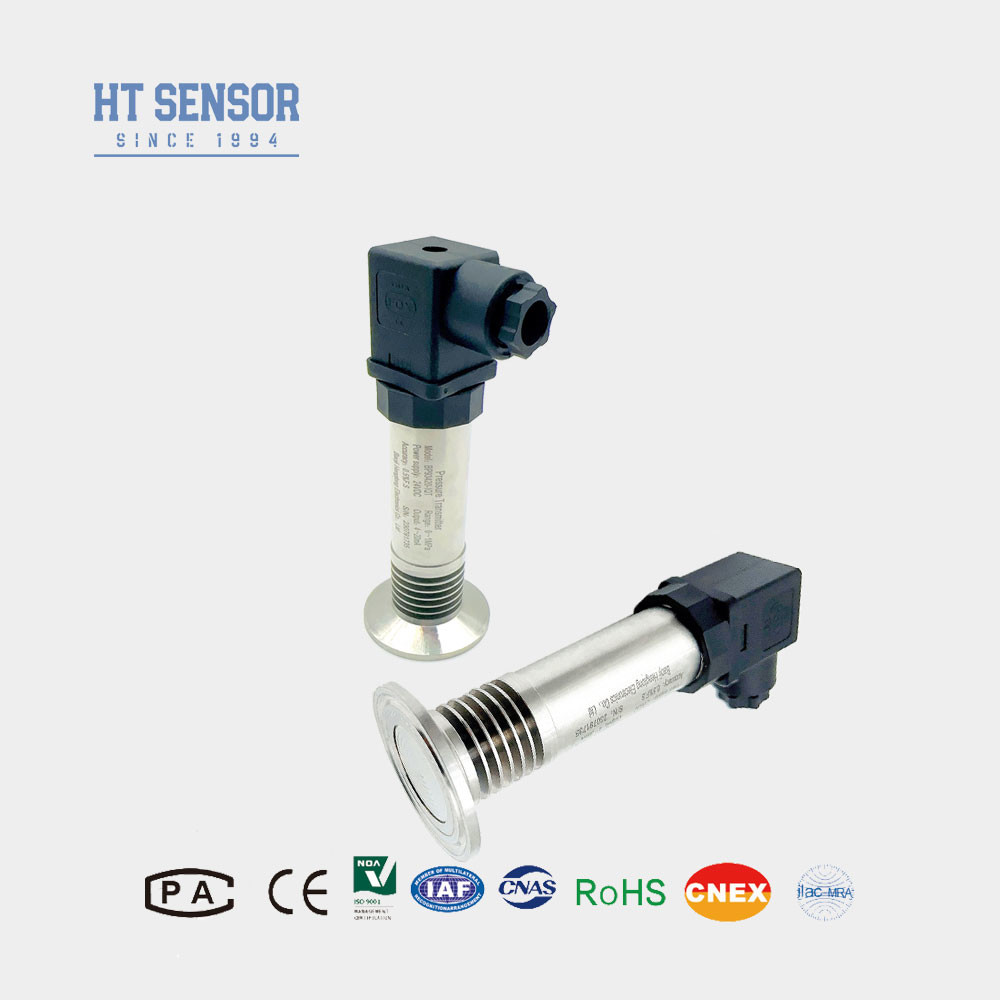

BP93420-IQT Pressure Transmitter
Pengenalan flush diafragma sensor tekanan industri:
Transmitter tekanan diafragma kompak BP93420-IQT telah menjalani pengujian yang ketat untuk berbagai proyek, memastikan kinerja yang stabil dan dapat diandalkan.Diafragma besar yang terbuka secara efektif mencegah penyumbatan lubang tekanan yang disebabkan oleh kristalisasi medium, sehingga cocok untuk penggunaan bersih dan higienis di industri makanan dan kesehatan. elastomer sensor tekanan membran datar menggunakan bahan impor dan teknologi isolasi diafragma,tanpa lubang penginderaan tekanan pada kepala uji untuk mencegah penyumbatan oleh media non-viskous selama pengukuranDesain struktur terintegrasi ideal untuk pengukuran dan kontrol tekanan di lapisan kimia, cat, lumpur, aspal, minyak mentah, dan media kental lainnya. "
| Parameter Kinerjadari flush Diaphragm sensor tekanan industri: |
| Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
≤ 0,1% FS |
| Hysteresis |
≤ 0,1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC (bisa disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,3kg |
Fitur Produkdari flush Diaphragm sensor tekanan industri:
1. rentang pengukuran yang luas, berbagai pilihan antarmuka tekanan.
2. Berbagai pilihan sinyal output.
3. nol diatur dan skala penuh.
4Keakuratan tinggi, beberapa koneksi proses steril.
AplikasiSensor tekanan industri diafragma:
1. Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
2Industri medis, biopharmaceutical, dan kesehatan makanan untuk pengolahan steril.
3. Digunakan dalam industri kertas dan kimia, serta untuk pengukuran tingkat air limbah dan tekanan kaleng minuman Cocok untuk sistem kontrol hidrolik dan pneumatik.
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
1Saat memilih produk, pastikan bahwa media kompatibel dengan bagian kontak produk yang sedang diuji.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3Untuk memastikan operasi produk yang dapat diandalkan, Anda disarankan untuk memasang perangkat perlindungan petir di tempat dan memastikan bahwa produk dan catu daya di darat dengan andal.
4. Tidak ada kabel secara default, jika perlu ada tiga bahan untuk dipilih. Kecuali ditentukan lain, bahan kabel polietilena dapat digunakan. Jika Anda membutuhkan bahan kabel yang berbeda,Tolong jelaskan dalam formulir pesanan.
5Dalam kasus persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan pesanan dari flush Sensor tekanan diafragma |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ1/IQ2 |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
- 100kPa... 0kPa~ 35kPa... 3,5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Transmitter sensor tekanan kami ditandai dengan presisi tinggi, daya tahan, dan kinerja yang sangat baik, dengan pilihan untuk kustomisasi.
2Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus melalui layanan OEM dan ODM kami.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami memiliki kemampuan untuk memproduksi hingga 30.000 pemancar sensor tekanan per bulan, memastikan bahwa kita dapat memenuhi pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: Model standar biasanya memiliki jangka waktu pengiriman 5 ~ 8 hari kerja, sementara produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Kami menawarkan harga yang kompetitif dengan diskon yang tersedia untuk pesanan massal atau kemitraan jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Produk kami dilengkapi dengan garansi 24 bulan dari tanggal pengiriman, dan layanan purna jual kami memastikan tanggapan cepat dalam waktu 24 jam bersama dengan dukungan instruksi jarak jauh melalui jaringan PC.
