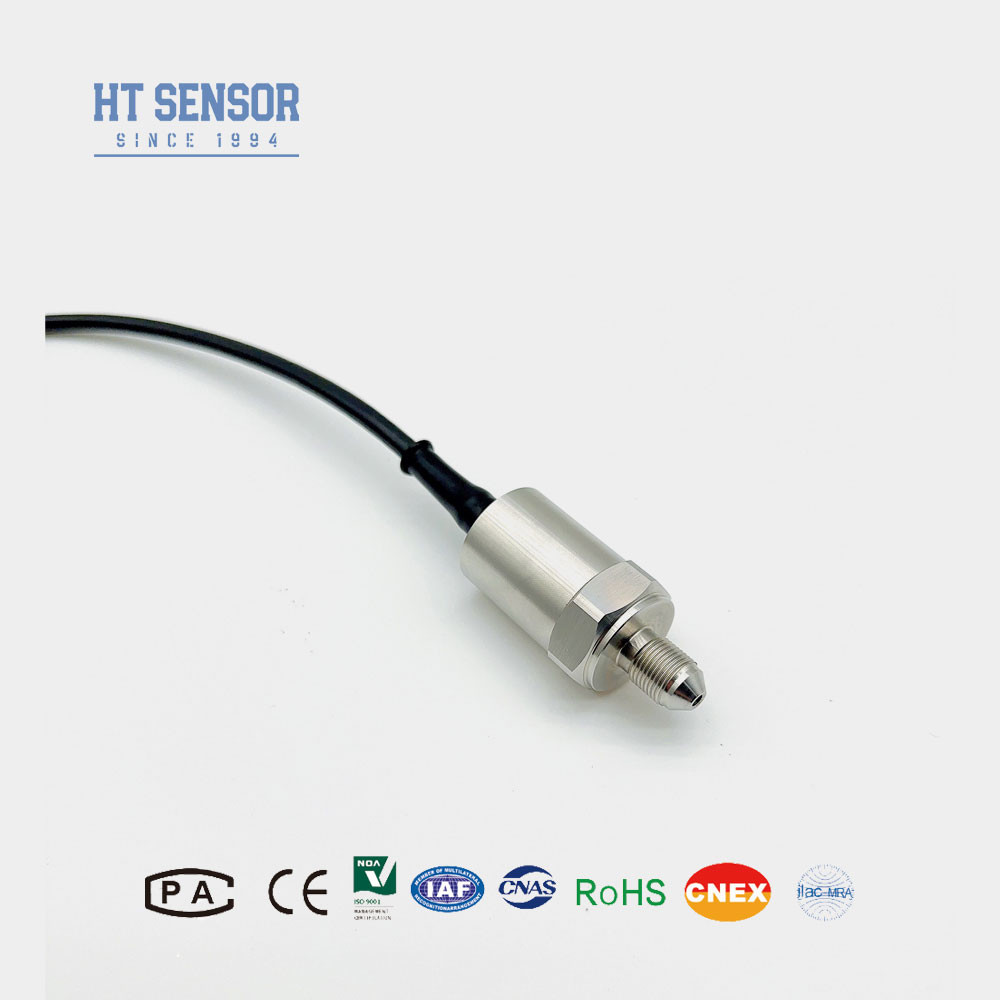

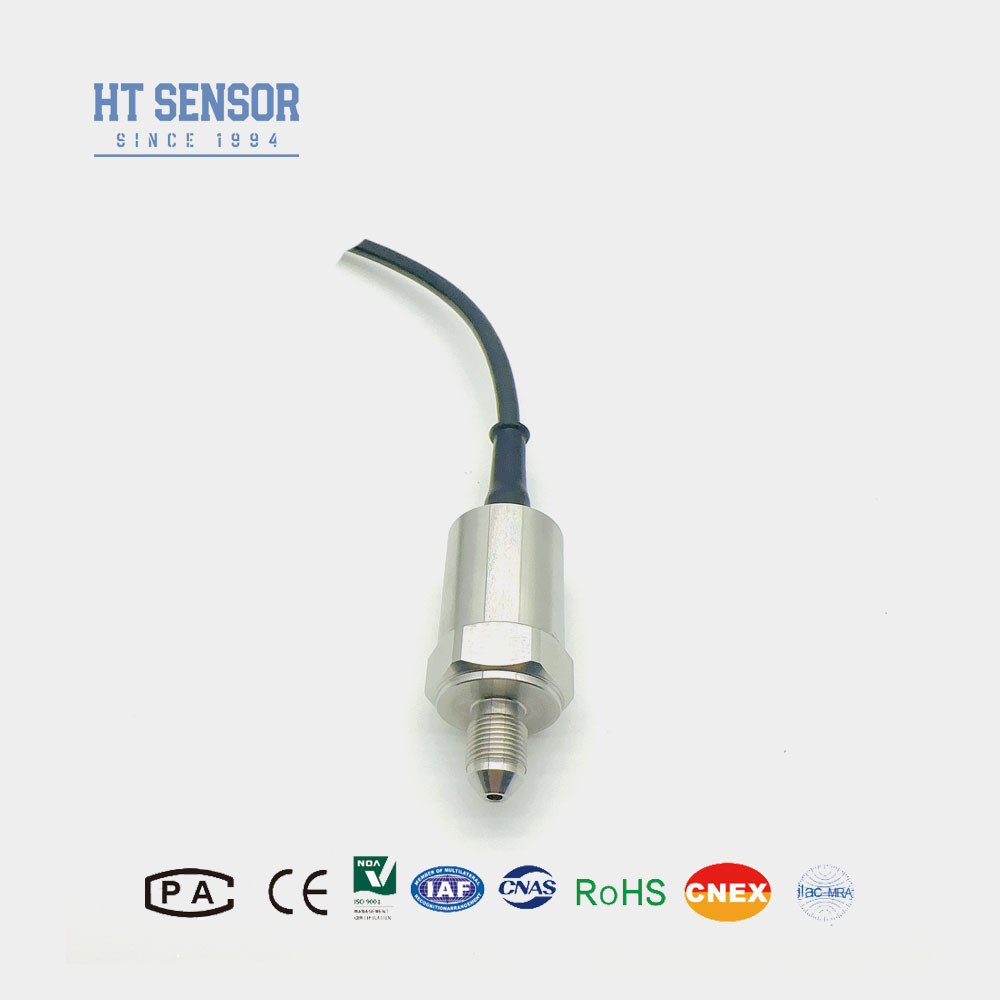

BP9325 Silicon Piezoresistive Pressure Sensor dengan Sistem Kontrol Hidraulik dan Pneumatik
Product Details
| Model NO.: | BP9325 | Bahan Perumahan: | Baja tahan karat |
|---|---|---|---|
| Suhu operasi: | -20 ℃ hingga +80 ℃ | Sumber daya listrik: | 10V/1.5mA |
| Rentang Tekanan: | 0-10kpa～60MPa | Peringkat IP: | IP65 |
| Keluaran Sinyal: | sinyal mv | Jenis koneksi: | Dengan kabel |
| Jaminan: | 2 tahun | Jenis: | Piezoresistif Silikon difusi |
| Menyoroti |
Sensor Tekanan Piezoresistif Silikon,Sensor Tekanan Piezoresistif Silicon Kontrol Hidraulik,Pneumatic Control Silicon Piezoresistive Pressure Sensor |
||
Product Description
Pengenalan sensor tekanan industri silikon:
Sensor tekanan piezoresistif silikon BP9325 adalah sensor yang sangat stabil yang menggunakan elemen silikon difusi.Sensor mengukur tekanan diferensial media dengan mentransmisikannya ke diafragma silikon melalui diafragma isolasi 316L dan minyak silikonElemen silikon difusi menggunakan efek piezoresistif untuk mengukur tekanan cairan dan gas secara akurat.membuatnya menjadi pilihan populer untuk berbagai aplikasiIni menawarkan sensitivitas tinggi dan konsumsi daya rendah, membuatnya hemat energi dan sempurna untuk perangkat yang dioperasikan baterai.
Fitur Produkdari sensor tekanan industri silikon:
1Menggunakan teknologi canggih dan 316L casing stainless steel, dengan bahan.
2. seperti titanium penuh dan diafragma Hastelloy.
3Menggunakan sirkuit film tebal untuk kompensasi suhu dan koreksi titik nol.
4Keandalan tinggi, kebalikan, dan stabilitas.
Aplikasidari sensor tekanan industri silikon:
1. Cocok untuk mengukur tekanan gas dan cairan yang tidak korosif dengan 316L stainless steel.
2Sistem kontrol hidraulik dan pneumatik.
3Kontrol proses.
Kondisi Dasardari sensor tekanan industri silikon:
1Sumber Daya: ≤2mADC (nilai khas 1,5mADC)
2. Impedansi masukan: 2.5KΩ~6KΩ
3. Output Impedansi:2.5KΩ~6KΩ
4Koneksi listrik: Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm.
| Parameter kinerja: | |||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Disegel (S) | 3500KPa,7MPa,10MPa,20MPa,40MPa,60MPa,100MPa | ||||
| Jenis | Maksimal | Satuan | |||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | ||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | ||
| Hysteresis | 0.05 | 0.1 | % F.S | ||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | ||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | ||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | |
| ≥35kPa | ± 0.5 | ± 1 | % F.S | ||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | ||
| ≥35kPa | 0 ~ 70 | oC | |||
| Suhu operasi | -20 ~ 80 | oC | |||
| Suhu penyimpanan | -40 ~ 125 | oC | |||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa | ||||
| Tekanan ledakan | 5X skala penuh | ||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | |||
| Bahan diafragma | 316L | ||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | ||||
| Segel O-ring | Karet nitril atau karet fluoro | ||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | ||||
| Kejutan | 100 g, 11 ms | ||||
| Waktu Tanggapan | ≤1ms | ||||
| Penuh Medium | Minyak Silikon | ||||
| Berat badan | ~0,2kg | ||||
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C | |||||
Catatan:
1Selama perakitan, perhatikan kesesuaian antara ukuran elemen sensor dan rumah pemancar untuk mencapai kedap udara yang diperlukan.
2Selama pemasangan, pastikan sensor sejajar secara vertikal dan tekan ke bawah secara merata untuk mencegah macet atau merusak plat kompensasi.
3. media yang diukur harus kompatibel dengan bahan dari diafragma dan casing elemen sensor (316L). jika tidak, instruksi khusus harus diberikan saat melakukan pesanan.
4Jangan menggunakan benda tajam untuk menekan diafragma sensor, karena dapat menyebabkan deformasi atau tindikan diafragma dan merusak elemen sensor.
5Tabung ventilasi sensor tekanan harus tetap terbuka untuk atmosfer.
6Jika ada perubahan pada kabel pin, ikuti label yang dibawa oleh elemen sensor untuk akurasi.
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
