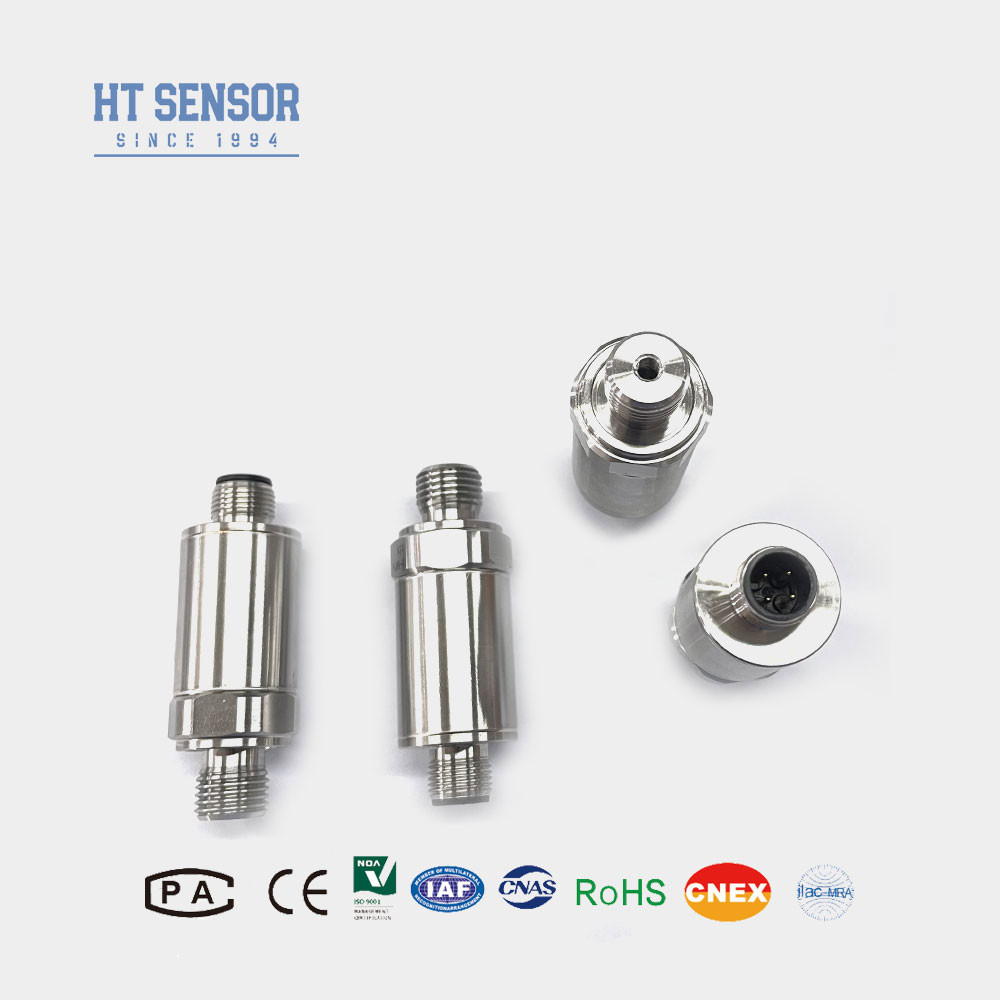

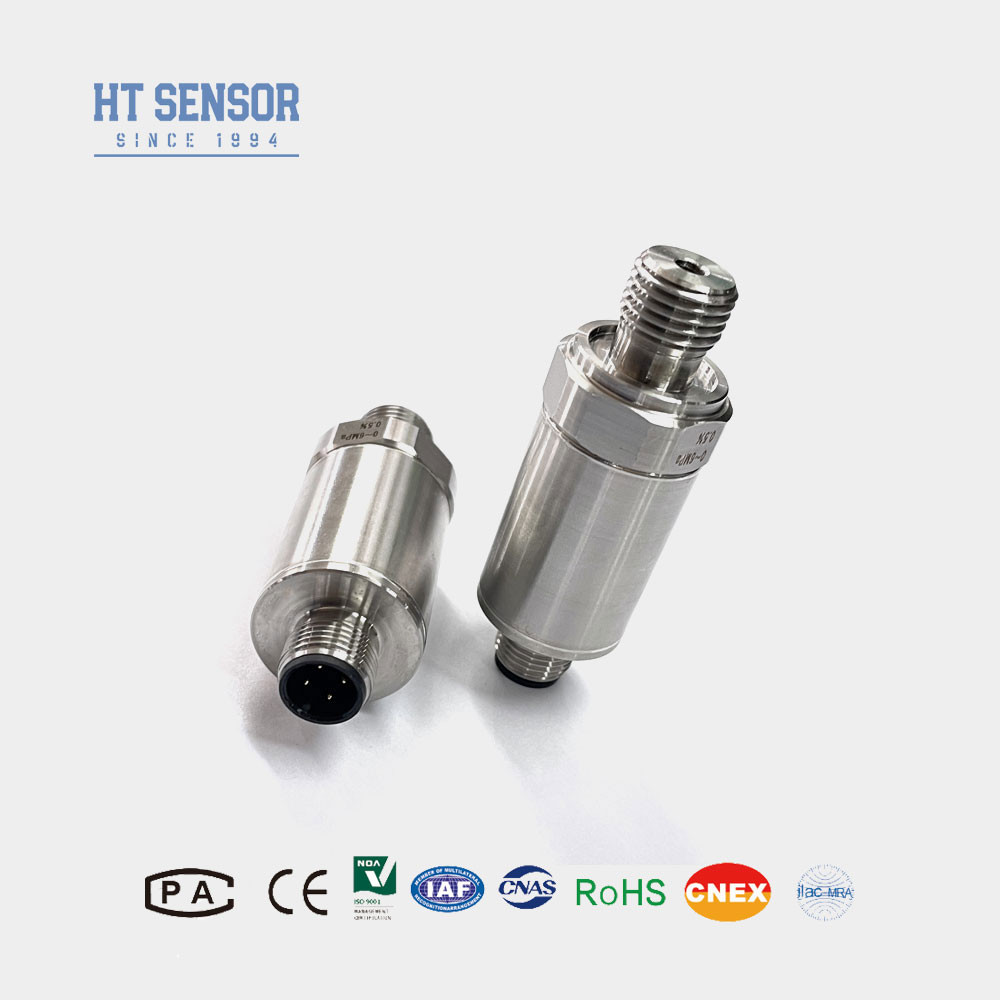

BP156 mini Industrial Pressure Sensor Transmitter adalah sebuah kompak batang berbentuk pemancar tekanan.dan mengalami kompensasi suhu, koreksi sirkuit digital, dan pengkondisian sinyal untuk aplikasi industri standar output dan sinyal jaringan.verifikasi proses dan pengeras, mengurangi tekanan beban siklus, penuaan, pengujian simulasi lingkungan untuk memastikan stabilitas dan keandalan.
Fitur Produkdari sensor tekanan industri minipemancar:
1. rentang pengukuran yang luas, struktur stainless steel.
2. Desain kompak dan ringan.
3.Presisi tinggi, semua struktur stainless steel.
Aplikasidari sensor tekanan industri minipemancar:
1Pengukuran tekanan gas dan cairan yang tidak korosif dengan baja tahan karat 316L.
2. Digunakan dalam industri maritim dan penerbangan.
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter Kinerja dari sensor tekanan industri minipemancar: |
| Jangkauan pengukuran |
0kPa ~ 10kPa...20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Contoh Pemilihandari sensor tekanan mini DIN |
-
Catatan:
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,Disarankan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman..
5. O-ring karet fluorine rentang suhu operasi nominal untuk - 20 °C ~ 250 °C. Ketika suhu operasi turun di bawah - 20 °C, EPDM O-type seal ring harus dipilih.
6. Kabel tidak dilengkapi dengan kabel default yang terpasang. Jika Anda membutuhkan kabel, ada tiga bahan untuk dipilih. Jika tidak ada instruksi khusus yang diberikan, Anda dapat memilih kabel yang Anda inginkan.Bahan kabel polietilen akan digunakan secara default.Jika bahan kabel yang berbeda diperlukan, silakan jelaskan dalam formulir pesanan Anda.
7Dalam hal persyaratan khusus seperti getaran yang kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan jelaskan dalam pesanan Anda.
| Panduan pesanan |
| BP15X |
Transmitter Tekanan Analog |
| |
Kode |
Desain Konstruksi |
| 5 |
Packard plug |
6 |
Kabel Output Langsung tertutup 1,5 meter |
| 7 |
Konektor Mini Hirschmann |
8 |
Konektor Hirschmann Besar |
| |
Jangkauan pengukuran |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
|
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya ((¢50.4 Flange) |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Disegel Outlet 1,5 meter |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Transmitter sensor tekanan kami ditandai dengan presisi tinggi, daya tahan, dan kinerja yang sangat baik, dengan pilihan untuk kustomisasi.
2Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus melalui layanan OEM dan ODM kami.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami memiliki kemampuan untuk memproduksi hingga 30.000 pemancar sensor tekanan per bulan, memastikan bahwa kita dapat memenuhi pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: Model standar biasanya memiliki jangka waktu pengiriman 5 ~ 8 hari kerja, sementara produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Kami menawarkan harga yang kompetitif dengan diskon yang tersedia untuk pesanan massal atau kemitraan jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Produk kami dilengkapi dengan garansi 24 bulan dari tanggal pengiriman, dan layanan purna jual kami memastikan tanggapan cepat dalam waktu 24 jam bersama dengan dukungan instruksi jarak jauh melalui jaringan PC.
