BP9325 Silicon Industrial Pressure Sensor I2C Output untuk Berbagai Aplikasi
Pengenalan sensor tekanan industri silikon:

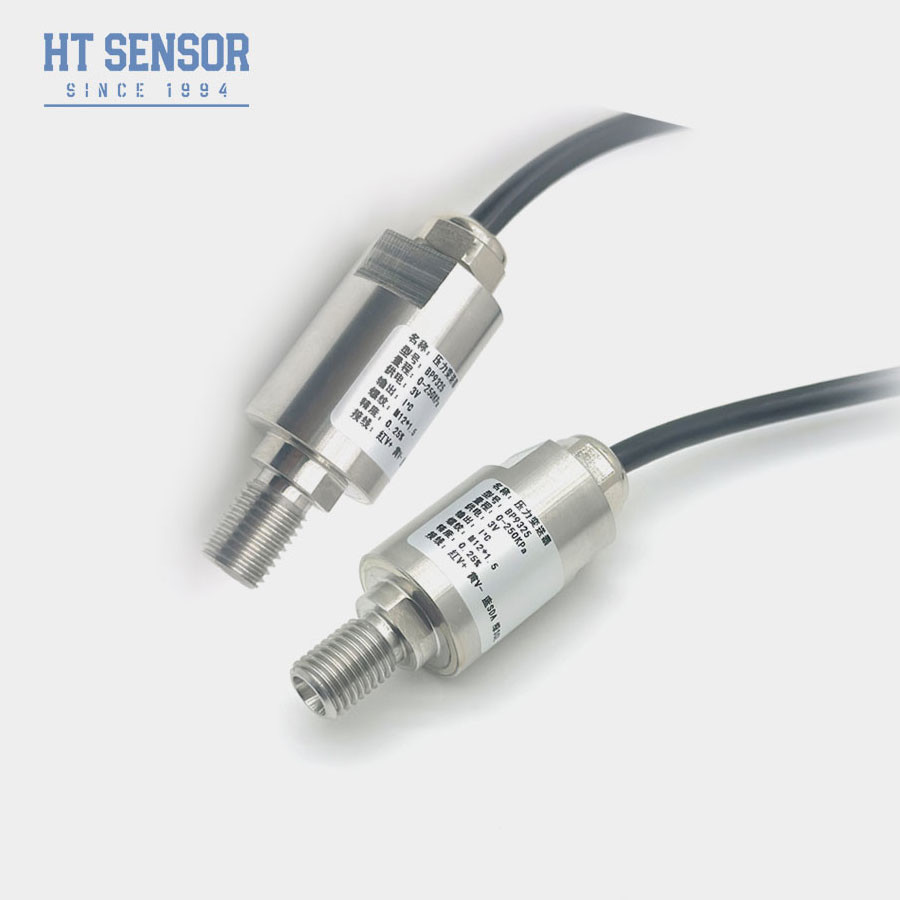

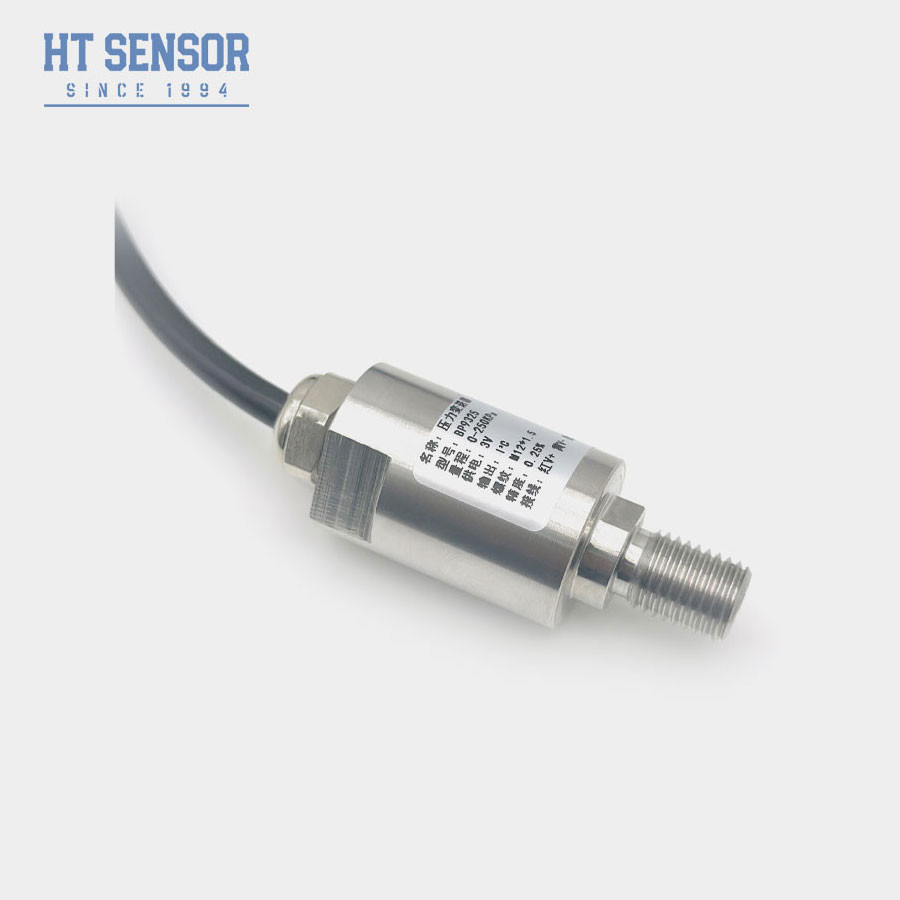

Sensor tekanan HT19F-I2C menggunakan inti minyak piezoresistif silikon seri HT yang dikembangkan oleh perusahaan kami sebagai elemen pengukuran sinyal,dan sirkuit pengolahan sinyal terletak di rumah stainless steel. Mengkonversi sinyal sensor ke sinyal output IIC standar. Setelah pengujian ketat dan penyaringan penuaan, produk memiliki kinerja yang stabil dan dapat diandalkan.
Fitur Produkdari sensor tekanan industri:
- • Ekonomi dan ukuran kecil
- • Jangkauan -100 kPa... 0 ~ 35 kPa... 3,5 MPa... 100 MPa
- • Jenis tekanan pengukur, jenis tekanan absolut
- • Dual 24-bit ADC untuk pengambilan tekanan dan suhu, masing-masing
- • Protokol komunikasi I2C standar
- • Semua bahan stainless steel 316L
Aplikasidari sensor tekanan industri silikon:
- Kontrol proses industri.
- Pengukuran tingkat cairan.
- Instrumen pengukuran tekanan cerdas.
- Pengukuran tekanan gas dan cairan.
- Peralatan medis.
- Internet of Things.
Kondisi Dasardari sensor tekanan industri silikon:
- Sumber Daya: 3,0-3,6VDC
- Output: I2C (tekanan,suhu)
| Parameter kinerja sensor tekanan industri: |
| Jangkauan pengukuran |
Gauge ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Disegel. |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS |
| |
Parameter Kinerja |
Satuan |
| Sumber daya listrik: |
3.0 sampai 3.6 |
V DC |
| Sinyal keluar: |
I2C digital (tekanan, suhu) |
|
| Arus kerja terus menerus: |
<3 |
mA DC |
| Keakuratan suhu: |
±2 (tidak ada output suhu secara default, output suhu perlu disesuaikan) |
°C |
| Keakuratan tekanan: |
±0,2 (±0,5 @35kPa) |
% FS |
| Resistensi isolasi: |
50MΩ@50V DC |
|
| Kekuatan isolasi: |
50Hz, 500V AC |
|
| Suhu operasi: |
-30 ~ 80 |
°C |
| Suhu penyimpanan: |
-40 ~ 80 |
°C |
| Terlalu banyak beban: |
1.5 kali tekanan skala penuh atau 110MPa adalah nilai minimum |
|
Protokol Komunikasi
BP9325 menggunakan protokol bus I2C untuk berkomunikasi dengan dunia luar. Semua komunikasi data dimulai di MSB dan alamat perangkat I2C 7bit default adalah 0x78.dan perangkat master dapat berkomunikasi dengannya menggunakan perintah dalam format berikut.
Ketika HT19F-I2C diatur ke output digital (menggunakan perintah I2C 0xAC), B[23:0] akan dibagi menjadi tiga
Setiap byte output secara terpisah, dan pengguna dapat dengan mudah mengubahnya menjadi persentase menggunakan rumus berikut:
Ketika menggunakan perintah I2C dari 0xAC untuk membaca 5 byte data yang dikalibrasi, informasi suhu terdiri dari dua terakhir Enam belas bit data yang diberikan,dan pengguna dapat dengan mudah mengkonversi nilai T ke dalam suhu yang sebenarnya menggunakan rumus berikut Nilai derajat.
Catatan: Jembatan default adalah 10% ~ 90%, titik nol jembatan sensor sesuai dengan 10%, dan titik penuh benar Nilai adalah 90%.Suhu output perlu disesuaikan.
1Perhatikan kesesuaian antara ukuran inti dan perumahan pemancar selama perakitan untuk mencapai
kedap udara yang diperlukan
2. Selama perakitan rumah, pastikan ia sejajar vertikal dan menerapkan tekanan yang sama untuk menghindari macet atau merusak plat kompensasi.
3Jika media yang diukur tidak kompatibel dengan diafragma inti dan bahan perlengkapan (316L), instruksi khusus harus diberikan saat memesan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk mencegah kerusakan pada inti karena deformasi atau tindikan diafragma.
5Menjaga port tekanan inti tekanan pengukur terbuka untuk atmosfer dan mencegah masuknya air, uap air, atau media korosif ke inti ruang tekanan negatif.
6Jika ada perubahan pada kabel pin, ikuti label pada inti yang sebenarnya untuk referensi.
