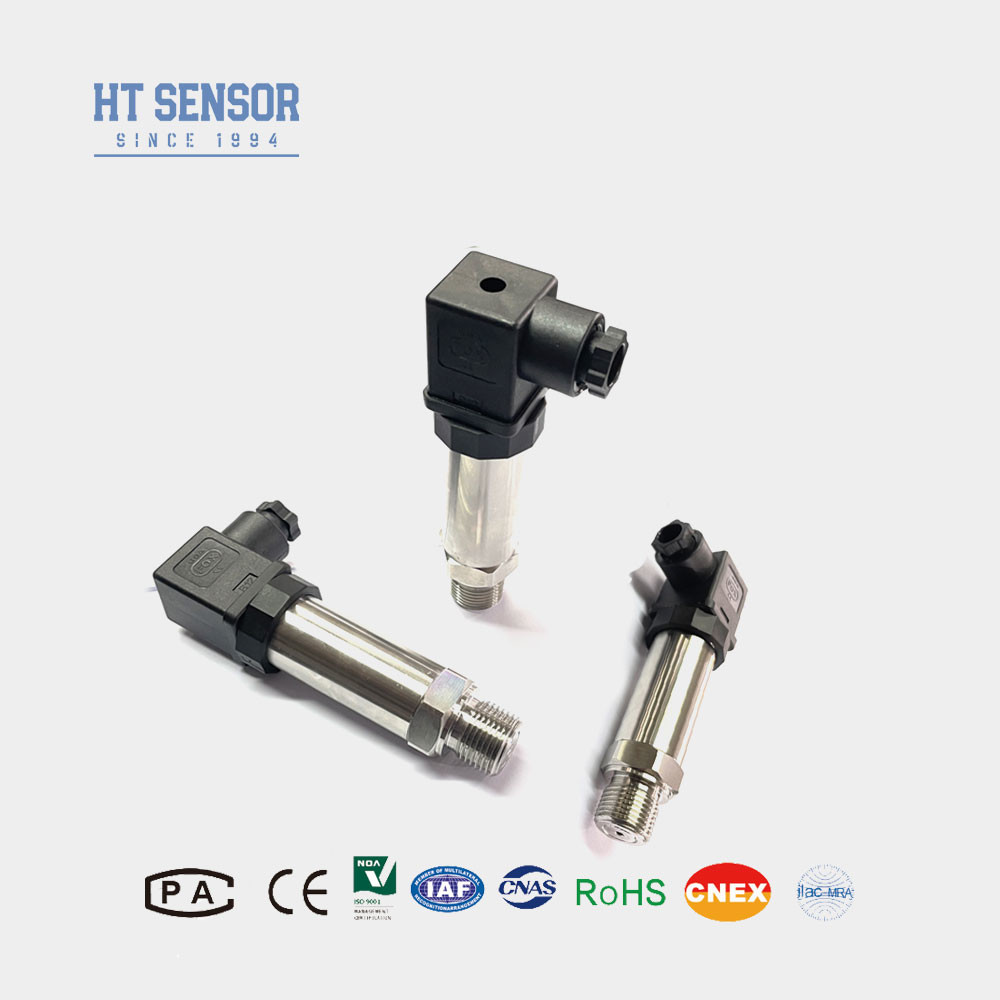

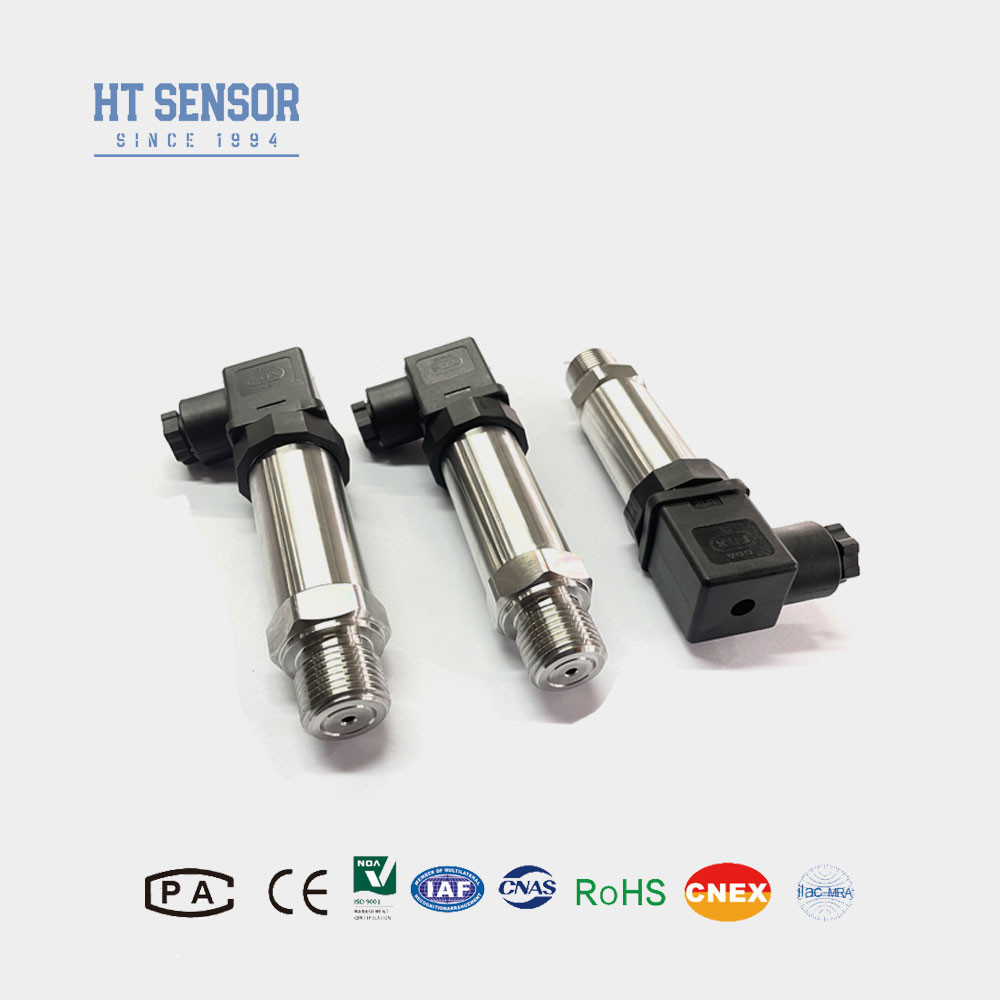

BP93420IB Transmitter Tekanan
Pengenalan transduser sensor tekanan industri:
Sensor tekanan industri BP93420IB yang dilas dirancang untuk mengukur gas dan cairan yang tidak korosif.Ini menggunakan seri HT difusi silikon terisolasi isi minyak inti sebagai elemen pengukuran sinyalSensor stainless steel ditutup dengan las kedap gas,dan sirkuit pengolahan sinyal PCB ditempatkan di dalam casing stainless steel untuk mengubah sinyal sensor menjadi sinyal output standarProduk kami menjalani pengujian komponen yang ketat dan skrining penuaan, memastikan kinerja yang dapat diandalkan dalam berbagai aplikasi industri.
Fitur Produkdari transduser sensor tekanan industri:
1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam.
2. Desain kompak dan ringan.
3.Presisi tinggi, semua struktur stainless steel.
Aplikasidari transduser sensor tekanan industri:
1Pengukuran tekanan gas dan cairan non-korosif dengan baja tahan karat 316L.
2. Digunakan dalam industri maritim dan penerbangan.
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter Kinerjadari transduser sensor tekanan industri |
| Jangkauan pengukuran |
- 100kPa... 0kPa ~ 10kPa... 20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
0.1% FS |
| Hysteresis |
0.1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,25kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
- Saat memilih produk, pastikan media yang akan diukur kompatibel dengan bagian kontak.
- Perhatikan bahwa produk jenis tahan ledakan tidak termasuk kepala tampilan digital saat melakukan pesanan.
- Untuk pemancar dengan layar LCD atau LED, catu daya tidak boleh lebih rendah dari 20VDC.
- Untuk memastikan operasi yang dapat diandalkan, pasang perangkat perlindungan petir di lokasi dan pastikan pengetatan produk dan catu daya yang tepat.
- O-ring karet Fluoro memiliki kisaran suhu kerja nominal dari -20oC hingga 250oC. Jika suhu operasi di bawah -20oC, segel O-ring EPDM diperlukan.
- Standar tanpa kabel, tersedia dalam tiga bahan. Jika tidak ditentukan, kabel polietilena akan disediakan. Tentukan bahan kabel yang diperlukan dalam urutan jika berbeda.
- Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak, gangguan elektromagnetik atau frekuensi radio, beritahu perusahaan kami dan tentukan dalam pesanan.
| Panduan pesanan |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ1/IQ2 |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
- 0.1. . .0~0.01...100MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ:
T: Apa fitur utama pemancar sensor tekanan Anda?
A: Sensor tekanan pemancar kami terkenal dengan presisi tinggi, daya tahan, dan kinerja keseluruhan yang sangat baik.kami menawarkan pilihan kustomisasi untuk memenuhi kebutuhan pelanggan tertentu.
T: Dapatkah saya meminta spesifikasi khusus untuk aplikasi saya?
A: Ya, tim insinyur kami mampu menyesuaikan produk kami melalui layanan OEM dan ODM kami untuk memenuhi kebutuhan unik Anda.
T: Apa kapasitas produksi Anda saat ini?
A: Fasilitas manufaktur kami memiliki kemampuan untuk memproduksi hingga 30.000 pemancar sensor tekanan per bulan, memastikan kita dapat menangani pesanan skala besar.kami sarankan menghubungi tim penjualan kami terlebih dahulu untuk memastikan jadwal produksi dan pengiriman yang lancar.
T: Apa waktu pengiriman khas untuk produk Anda?
A: Pemesanan model standar biasanya memiliki jangka waktu pengiriman 5 sampai 8 hari kerja, sementara produk yang disesuaikan dapat bervariasi dalam waktu pengiriman.
T: Bagaimana harga produk Anda, dan apakah ada peluang diskon?
A: Kami menawarkan harga yang kompetitif dengan potensi diskon, terutama untuk pesanan massal atau kemitraan jangka panjang.
T: Jaminan dan dukungan purna jual apa yang Anda berikan?
A: Semua produk kami dilengkapi dengan garansi 24 bulan dari tanggal pengiriman. Selain itu, layanan purna jual kami yang responsif memastikan dukungan cepat dalam waktu 24 jam,termasuk bantuan pemecahan masalah jarak jauh melalui jaringan PC.
