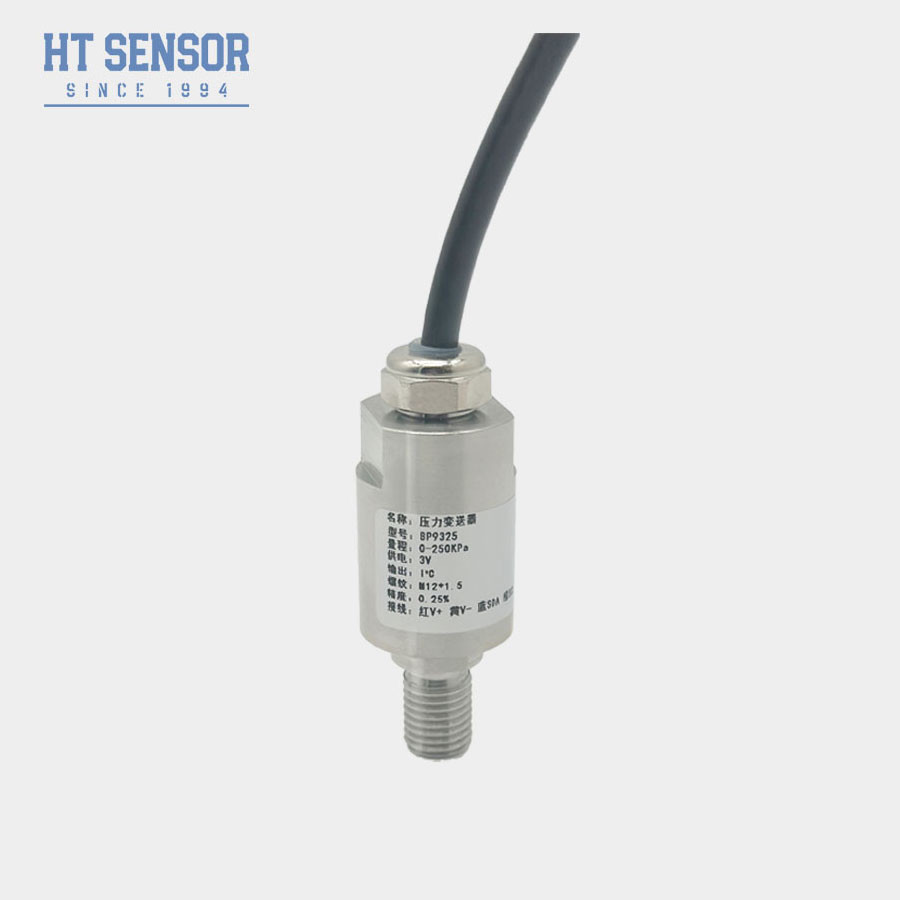

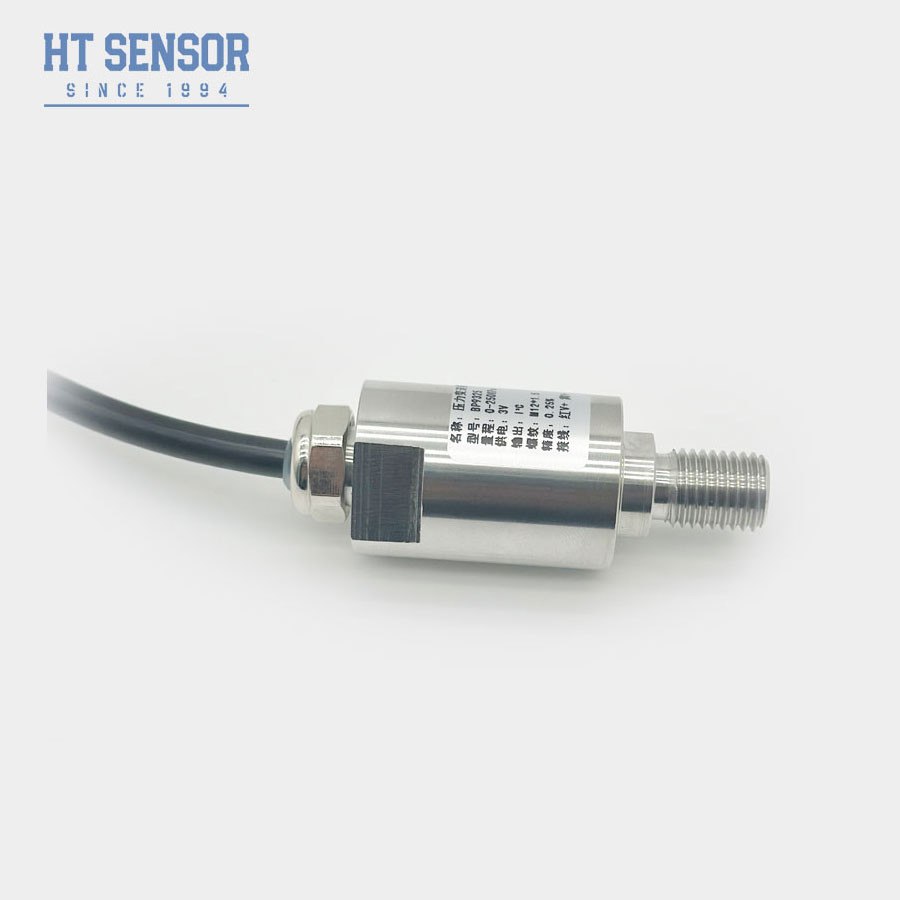

BP9325-I2C Sensor Tekanan Industri Transmitter dengan Silicium Piezoresistive Isolasi Membran
BP9325-I2C Silicon Piezoresistive Pressure Sensor
Perkenalan produk sensor tekanan industri
Sensor tekanan BP9325-I2C mengadopsi inti yang diisi minyak membran isolasi piezoresistif silikon seri HT yang dikembangkan sendiri sebagai elemen pengukuran sinyal.Sirkuit pemrosesan sinyal terletak di dalam rumah stainless steel, mengubah sinyal sensor menjadi sinyal output I2C standar. produk telah menjalani pengujian ketat dan skrining penuaan untuk komponen, produk setengah jadi, dan produk jadi,memastikan kinerja yang stabil dan dapat diandalkan.
Fitur produk dari sensor tekanan industri
- Ekonomi dan kompak
- Dual 24-bit ADC untuk pengambilan tekanan dan suhu
- Protokol komunikasi I2C standar
- Semua bahan stainless steel 316L
Aplikasi dan Industri sensor tekanan industri
- Pengukuran tekanan untuk media tidak korosif untuk 316L stainless steel.
- Situs proses industri seperti minyak bumi, kimia, metalurgi, dll.
- Industri pembuatan kapal dan aeroangkasa.
- Sistem kontrol hidrolik dan pneumatik.
- Internet of Things (IoT).
| Parameter kinerja sensor tekanan industri BP9325-I2C |
| Jangkauan |
-100kPa...0 35kPa... 3.5MPa... 100 MPa |
| Jenis Tekanan |
Tekanan pengukur, tekanan absolut |
| Sumber Daya |
3.0V 3.6V DC |
| Sinyal output |
Digital I2C (tekanan, suhu) |
| Overload |
≤ 1,5 kali rentang nominal |
| Keakuratan @ 25°C |
±0,25% (tipis), ±0,5% (maksimal) |
| Repeatability dan Hysteresis |
0.02% F.S. (tipis), 0,05% F.S. (maksimal) |
| Stabilitas jangka panjang |
± 0,1% F.S/tahun (tipis), ± 0,2% F.S/tahun (maksimal) |
| Pergeseran Suhu Nol |
±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Pergeseran Suhu Skala Penuh |
±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
-20-70°C ((≤10MPa, dapat disesuaikan) |
| Suhu operasi |
-30°C~80°C |
| Suhu penyimpanan |
-40°C~120°C |
| Arus Operasi Kontinyu |
3 mA DC |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
50MΩ @50V DC |
| Tingkat Perlindungan |
IP65 |
| O-ring |
Karet fluor |
| Berat badan |
~ 0,4kg |
Protokol Komunikasi
BP-I2C menggunakan protokol bus I2C untuk komunikasi dengan perangkat eksternal.BP-IIC bertindak sebagai perangkat budak I2C, dan perangkat master dapat berkomunikasi dengannya menggunakan format perintah berikut::
Ketika BP-I2C diatur ke output digital (menggunakan perintah I2C 0xAC), B[23:0] akan output dalam tiga byte masing-masing.
Ketika menggunakan perintah 0xAC I2C untuk membaca data kalibrasi 5 bit, informasi suhu diberikan oleh dua byte terakhir dari data 16 bit.Pengguna dapat dengan mudah mengkonversi nilai T ke suhu aktual menggunakan rumus berikut:
Catatan: Jembatan default adalah 10% ~ 90%, titik nol sensor jembatan sesuai dengan 10%, titik penuh sesuai dengan 90%.Suhu output membutuhkan kustomisasi.
1Pastikan ukuran inti cocok dengan rumah pemancar selama perakitan untuk mencapai kedap udara yang diperlukan.
2.Pasang secara vertikal dan tekan secara merata untuk mencegah macet atau merusak papan kompensasi.
3.Medium pengukuran harus kompatibel dengan bahan rumah diafragma inti (316L). Jika tidak, tentukan persyaratan khusus saat memesan.
4Jangan menekan diafragma sensor dengan benda tajam untuk menghindari deformasi atau perforasi yang menyebabkan kerusakan inti.
5. Jaga tabung ventilasi dari inti gauge terbuka untuk atmosfer.
6Jika ada perubahan pada kabel pin, lihat label yang dipasang pada inti.
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2Q: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
