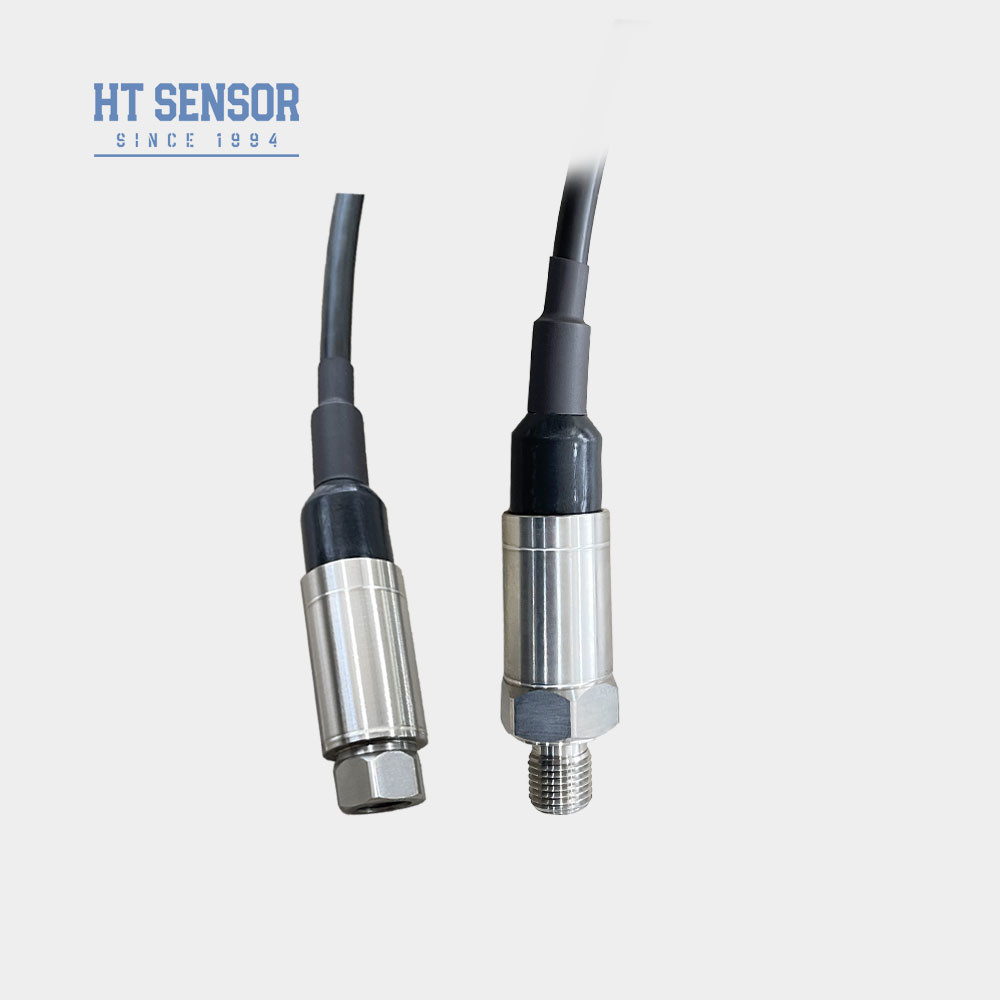

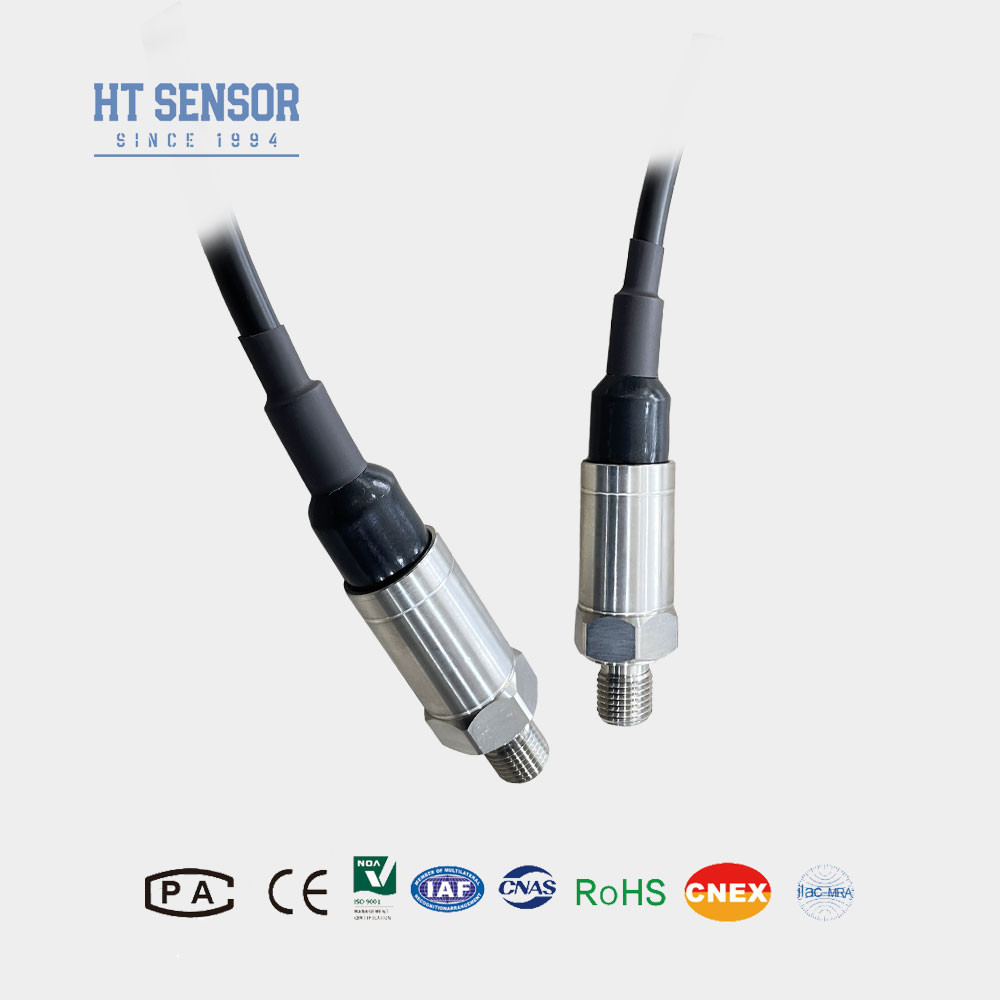

BP156 Compact Rod-Style Industrial Pressure TransmitterSensorMenggunakan sensor tekanan piezoresistif silikon berkinerja tinggi sebagai elemen penginderaan inti. Mengintegrasikan kompensasi suhu canggih, koreksi sirkuit digital,dan pengkondisian sinyal untuk memberikan sinyal output industri dan jaringan standar.Mempunyai rumah tahan air IP68 yang kokoh dirancang untuk lingkungan industri yang menuntut. Setiap komponen secara cermat direkayasa, disaring,dan divalidasi melalui proses yang ketat termasuk pengurangan tekanan beban siklik, tes penuaan, dan simulasi lingkungan untuk memastikan stabilitas dan keandalan jangka panjang.
Fitur Produkdari mini sensor pemancar tekanan industri:
1. rentang pengukuran yang luas, struktur stainless steel.
2. Desain kompak dan ringan.
3.Presisi tinggi, semua struktur stainless steel.
Aplikasidari tekanan industri minisensor pemancar:
1Pengukuran tekanan gas dan cairan yang tidak korosif dengan baja tahan karat 316L.
2. Digunakan dalam industri maritim dan penerbangan.
3. Digunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter Kinerja dari tekanan industri minisensor ransmitter: |
| Jangkauan pengukuran |
0kPa ~ 10kPa...20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Contoh Pemilihandari sensor tekanan mini DIN |
- Ketika memilih produk, penting untuk memastikan bahwa media yang diuji kompatibel dengan bagian-bagian yang basah dari perangkat.
- Harap dicatat bahwa model pemancar tekanan tahan ledakan tidak dilengkapi dengan tampilan digital sebagai standar.
- Untuk pemancar dengan kepala layar LCD atau LED, tegangan catu daya harus tidak kurang dari 20VDC untuk memastikan operasi yang benar.
- Untuk menjamin operasi jangka panjang yang dapat diandalkan, pengguna dianjurkan untuk memasang perangkat perlindungan petir di lokasi dan memastikan produk dan catu daya diikat dengan benar.Hal ini membantu melindungi terhadap gelombang listrik dan gangguan.
- Kisaran suhu operasi nominal untuk cincin O karet fluor adalah -20°C sampai 250°C. Jika aplikasi membutuhkan suhu di bawah -20°C,EPDM O-ring harus dipilih sebagai gantinya untuk memastikan segel yang dapat diandalkan.
- Jika diperlukan kabel, ada tiga pilihan bahan yang tersedia: polietilen (PE), polivinil klorida (PVC), dan politetrafluoroetilen (PTFE).Kecuali ditentukan lain, bahan kabel default akan polietilen.
- Untuk persyaratan aplikasi khusus seperti getaran yang kuat, dampak instan, atau gangguan elektromagnetik/frekuensi radio yang tinggi,Mohon informasikan kami terlebih dahulu sehingga kami dapat merekomendasikan dan memberikan solusi yang disesuaikan yang tepat.
- Format paragraf yang lebih rinci ini mencakup informasi yang sama dengan cara yang lebih komprehensif, memberikan konteks tambahan dan penjelasan untuk setiap poin kunci.Hal ini dapat berguna untuk aplikasi di mana panduan yang lebih mendalam diperlukan.
| Panduan pesanan |
| BP15X |
Transmitter Tekanan Analog |
| |
Kode |
Desain Konstruksi |
| 5 |
Packard plug |
6 |
Kabel Output Langsung tertutup 1,5 meter |
| 7 |
Konektor Mini Hirschmann |
8 |
Konektor Hirschmann Besar |
| |
Jangkauan pengukuran |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
|
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya ((¢50.4 Flange) |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Kabel Disegel Outlet 1,5 meter |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
