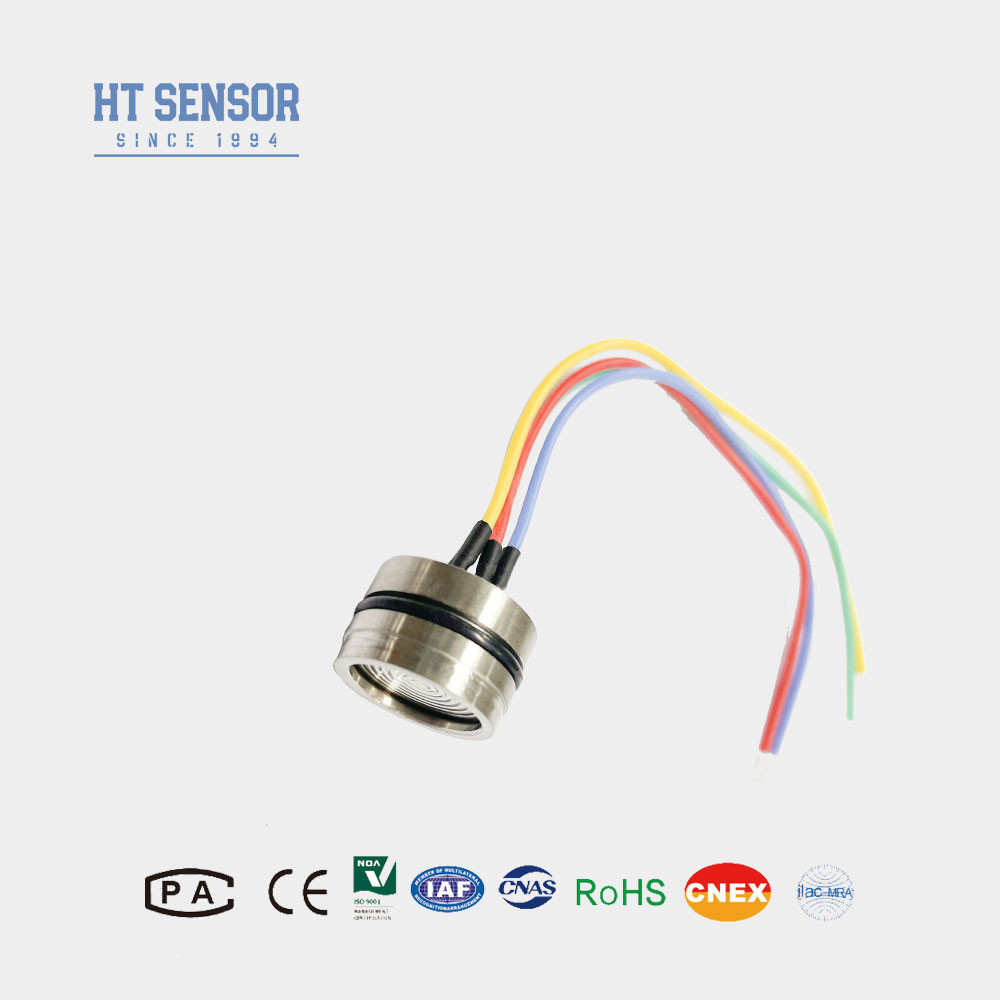

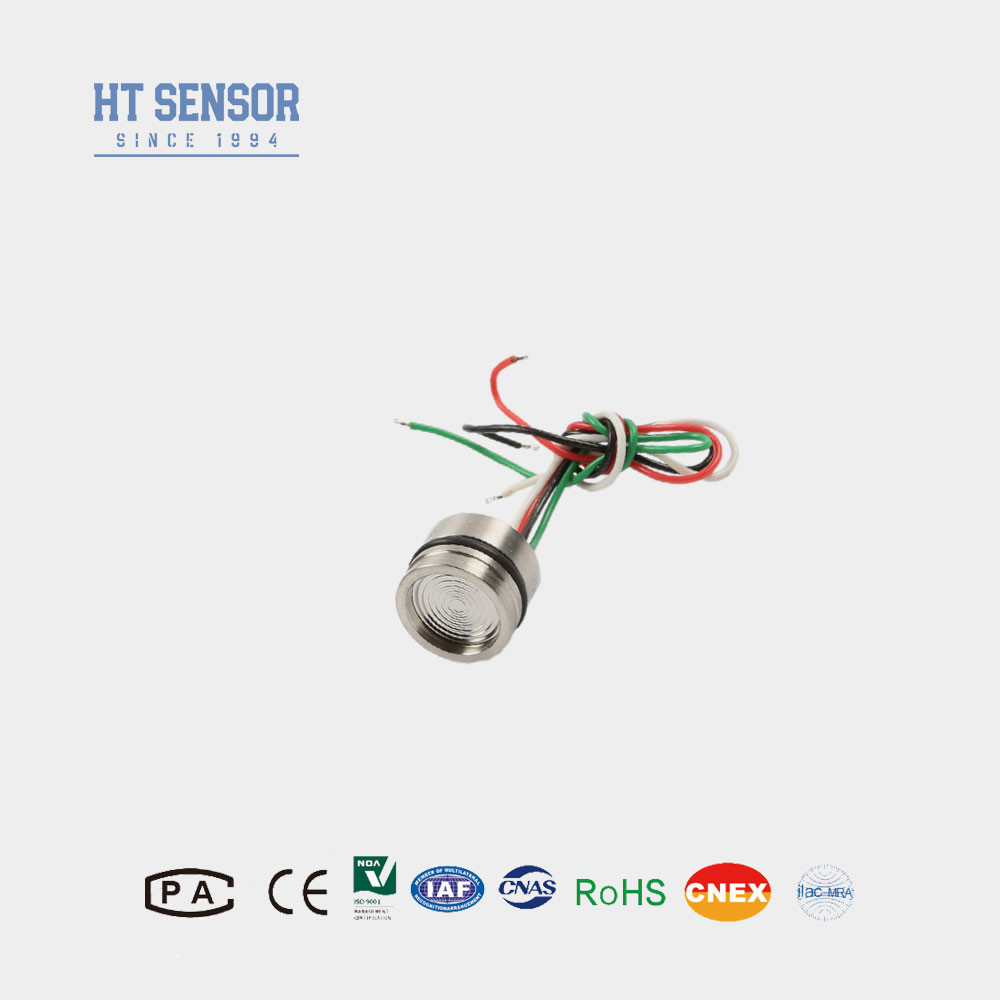

19mm Piezoresistive Silicon Pressure Sensor Proses Pengelasan Diafragma Memastikan Kinerja
HT19 Tekanan SiliconSensor
Pengenalan sensor tekanan silikon yang diisi minyak:
- Sensor ini menggabungkan chip tekanan silikon kelas internasional yang stabil dan presisi tinggi.
- Algoritma kompensasi suhu yang canggih diimplementasikan untuk memberikan pengukuran yang akurat dan dapat diandalkan di rentang suhu operasi yang luas.
- Dengan memanfaatkan lebih dari 30 tahun pengembangan dan keahlian manufaktur, sensor ini menjalani proses kontrol kualitas yang ketat untuk memastikan keandalan dan kinerja yang luar biasa.
- Stabilitas dan kemampuan produk yang sangat baik telah mendapatkan pengakuan dan kepercayaan luas dari pengguna di seluruh dunia.
- Deskripsi yang dioptimalkan ini menyoroti desain canggih, teknik presisi,dan langkah-langkah kontrol kualitas yang ketat yang berkontribusi pada kinerja dan keandalan yang luar biasa dari sensor tekanan silikon piezoresistif HT19.
Fitur produk darisensor tekanan silikon yang diisi minyak:
- Jangkauan pengukuran yang luas:0~10KPa~100Mpa
- Piezoresistif silikon sensing element
- Full316LSS, Full Titanium atau Hastelloy diafragma
- O-ring mount
- Keakuratan tinggi dan stabilitas.
Aplikasi dari sensor tekanan silikon yang diisi minyak:
- Tekanan pengukuran gas dan cairan
- Eksploitasi minyak bumi
- Pasokan air, pasokan panas kota
- Sistem kontrol proses
- Inspeksi penerbangan dan navigasi
- Tekanan hidraulik
Data listrik dari sensor tekanan silikon
- Pasokan:1.5mADC
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Resistensi isolasi:≥100MΩ/50VDC
- Tegangan isolasi: 500VAC antara rumah dan koneksi listrik tidak akan menyebabkan kerusakan
- Medium kompatibel: cair, gas kompatibel dengan 316L stainless steel
Spesifikasi kinerja dari sensor tekanan silikon yang diisi minyak
| Parameter kinerja: |
| Jangkauan pengukuran |
Gauge ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absolute ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Disegel. |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Jenis |
Maksimal |
Satuan |
| Linearitas |
± 0.15 |
± 0.3 |
% F.S |
| Kemungkinan diulang |
0.05 |
0.1 |
% F.S |
| Hysteresis |
0.05 |
0.1 |
% F.S |
| Zero Offset Output |
0±1 |
0 ± 2 |
mV |
| Output Skala Penuh |
≤ 20KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥35kPa |
100 ± 10 |
100 ± 30 |
mV |
| Zero Offset Temp. Drift |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥35kPa |
± 0.5 |
± 1 |
% F.S |
| Skala penuh Temp. Drift |
≤ 20KPa |
± 1 |
± 2 |
% F.S |
| ≥35kPa |
± 0.5 |
± 1 |
% F.S |
| Temp Kompensasi. |
≤ 20KPa |
0 ¢ 50 |
°C |
| ≥35kPa |
0 ¢ 70 |
°C |
| Suhu operasi |
-20 ¢80 |
°C |
| Suhu penyimpanan |
-40 ¢125 |
°C |
| Beban Terlalu Diizinkan |
Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 120MPa |
|
| Tekanan ledakan |
5X skala penuh |
|
| Stabilitas jangka panjang |
0.2 % |
F.S./Tahun |
| Bahan diafragma |
316L |
|
| Resistensi Isolasi |
≥ 200MΩ 100VDC |
|
| Getaran |
Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz |
|
| Kejutan |
100 g, 11 ms |
|
| Waktu Tanggapan |
≤1ms |
|
| Segel O-ring |
Karet nitril atau karet fluoro |
|
| Penuh Medium |
Minyak Silikon |
|
| Berat badan |
28 g |
|
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C |
Dimensi
Catatan:
1. Selama perakitan, perhatikan koordinasi ukuran inti dan perumahan pemancar untuk mencapai kedap udara yang diperlukan.
2. Selama proses perakitan perumahan, pastikan bahwa ia sejajar secara vertikal dan menerapkan tekanan bahkan untuk menghindari jamming atau merusak plat kompensasi.
3Jika media yang diuji tidak kompatibel dengan diafragma inti dan bahan rumah (316L), instruksi khusus harus diberikan saat melakukan pesanan.
4Hindari menekan diafragma sensor dengan tangan atau benda tajam untuk menghindari deformasi atau tindikan diafragma dan kerusakan pada inti.
5. Jaga port tekanan inti pengukur terbuka untuk atmosfer untuk mencegah air, uap air atau media korosif memasuki ruang tekanan negatif inti pengukur.
6Jika ada perubahan pada pin, silakan lihat label pada produk yang sebenarnya.
