TO8 Teknologi Enkapsulasi Sensor Tekanan Udara Kering Untuk Aplikasi Aerospace
Product Details
| Nomor Model.: | HT12 | Jenis Thread: | TO8 |
|---|---|---|---|
| Jenis kabel: | Pin Kovar berlapis emas atau kawat silikon | Media pengukur: | udara gas kering |
| Jangkauan: | 0-10kpa~200kpa | Keluaran: | Sinyal analog |
| Kekuatan: | 1,5mA | Kode Hs: | 9026209090 |
| Untuk: | Sensor tekanan | Kustomisasi: | Tersedia OEM dan ODM |
| Menyoroti |
Sensor Tekanan Silikon yang dapat disesuaikan,Sensor Tekanan Silikon Enkapsulasi TO8,Sensor Tekanan Silikon untuk Aerospace |
||
Product Description

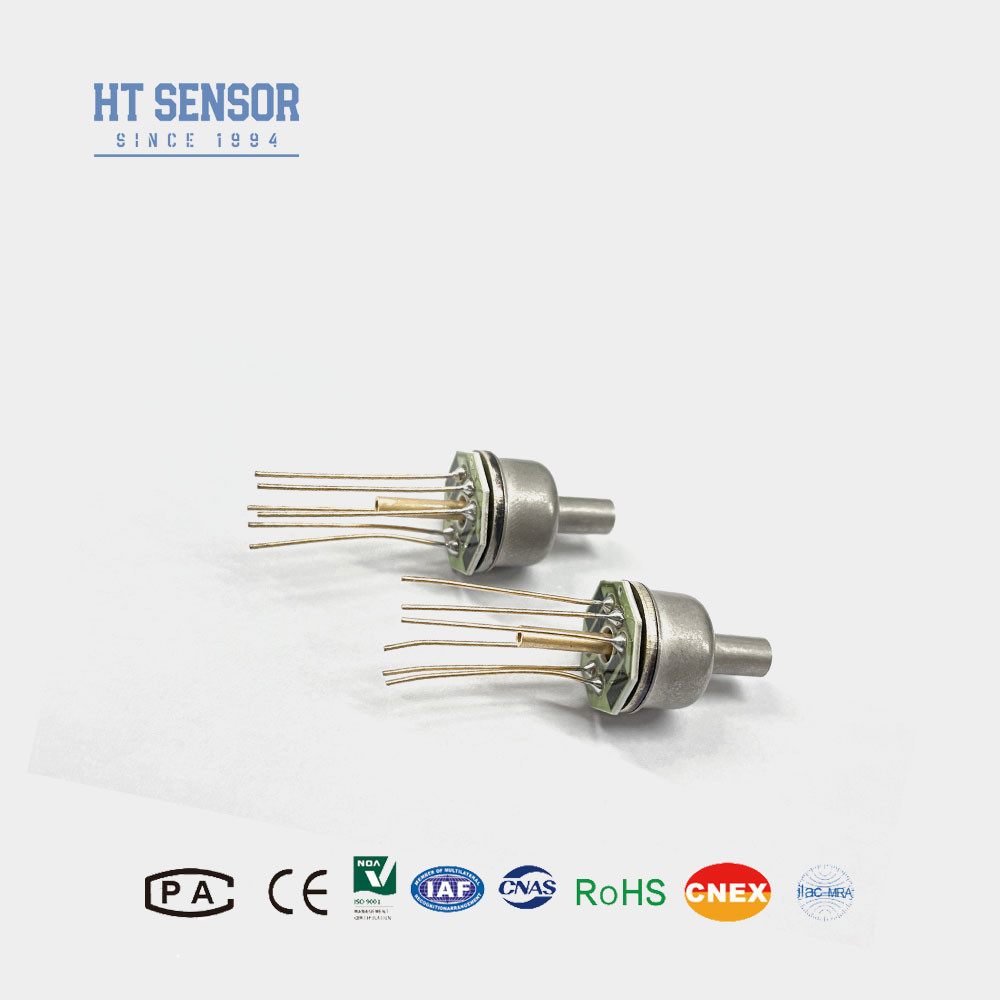

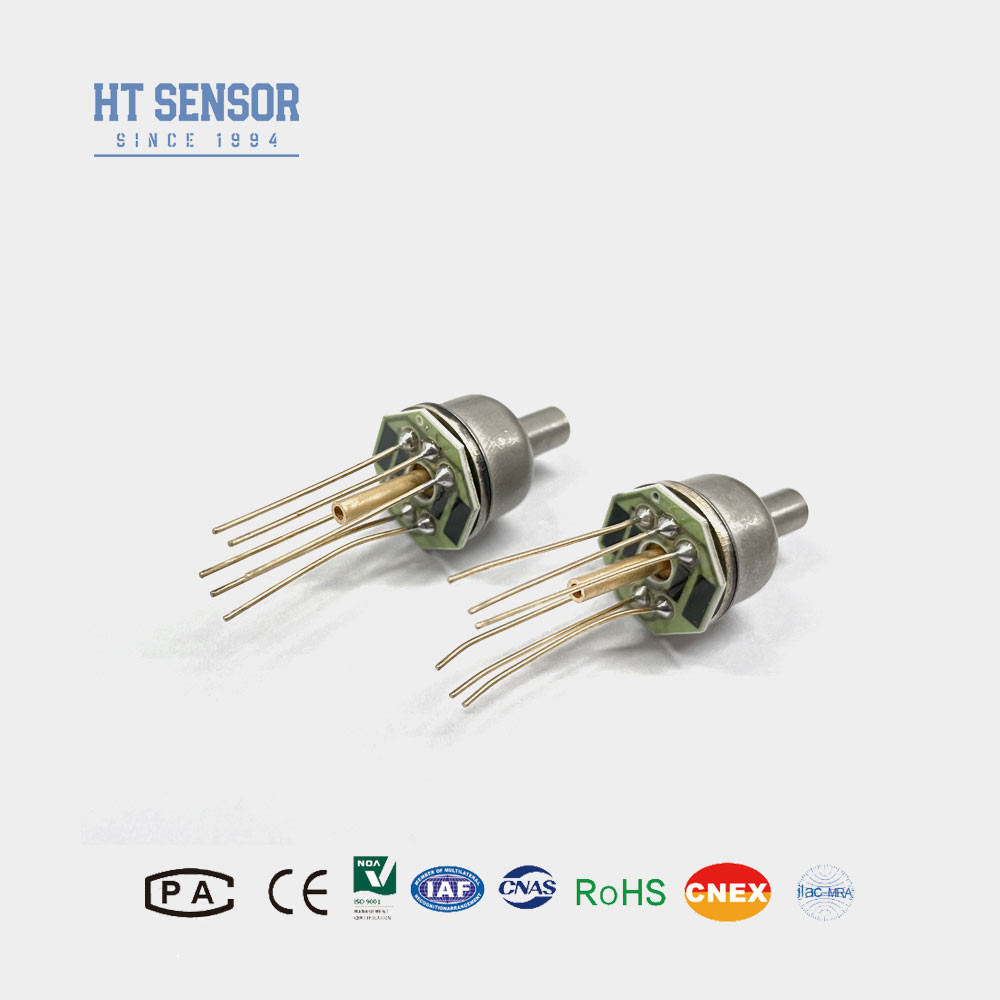

TO8 Teknologi Enkapsulasi Sensor Tekanan Silikon untuk Aplikasi Aerospace
Sensor tekanan piezoresistif silikon HT12 adalah elemen silikon difusi yang sangat stabil yang dikemas menggunakan teknologi kemasan TO8 canggih.Inti yang tidak diisi minyak menghilangkan kesalahan profil dan secara signifikan meningkatkan stabilitas kisaran kecil, sehingga sangat efektif untuk mengukur tekanan gas kering non-korosif.
Fitur produk dari sensor tekanan silikon:- Rentang pengukuran luas dari 0 sampai 10KPa hingga 2Mpa.
- Keandalan tinggi, stabilitas yang baik.
- Teknologi enkapsulasi TO8.
- Aplikasi kedirgantaraan.
Aplikasidari sensor tekanan silikon:
- Tekanan gas kering yang tidak korosif diukur.
- Sistem kontrol pneumatik Aplikasi biomedis teknik.
- Kontrol HVAC.
- Penerbangan aerospace terkait dengan tujuan percobaan.
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:Pin Kovar berlapis emas atau kabel suhu tinggi 100mm
| Parameter Kinerjadari sensor tekanan silikon: | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Jangkauan dengan TO8 | Min:7kpa Max:200kpa | |||||
| Jenis | Maksimal | Satuan | ||||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Suhu operasi | -20 ~ 80 | oC | ||||
| Suhu penyimpanan | -40 ~ 125 | oC | ||||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Berat badan | ~ 12,5 g | |||||
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C | ||||||
| Desain Konstruksi | |
| Dimensi | |
| Koneksi listrik dan kompensasi |
|
|
| Tips pemesanan |
1Perhatikan baik-baik keselarasan dan pas antara inti sensor dan perumahan selama perakitan untuk memastikan kedap udara yang diperlukan.
2Mempertahankan keselarasan vertikal yang tepat dan menerapkan tekanan yang sama selama perakitan untuk mencegah macet atau kerusakan pada plat kompensasi.
3. Jaga saluran udara inti sensor tekanan terhubung ke atmosfer dan mencegah air, kelembaban, atau media korosif dari memasuki ruang tekanan positif dan negatif.
4Jika ada perubahan pada kabel pin, lihat label yang melekat pada inti untuk identifikasi yang akurat.
| perusahaan |
| Pertanyaan dan Jawaban |
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
