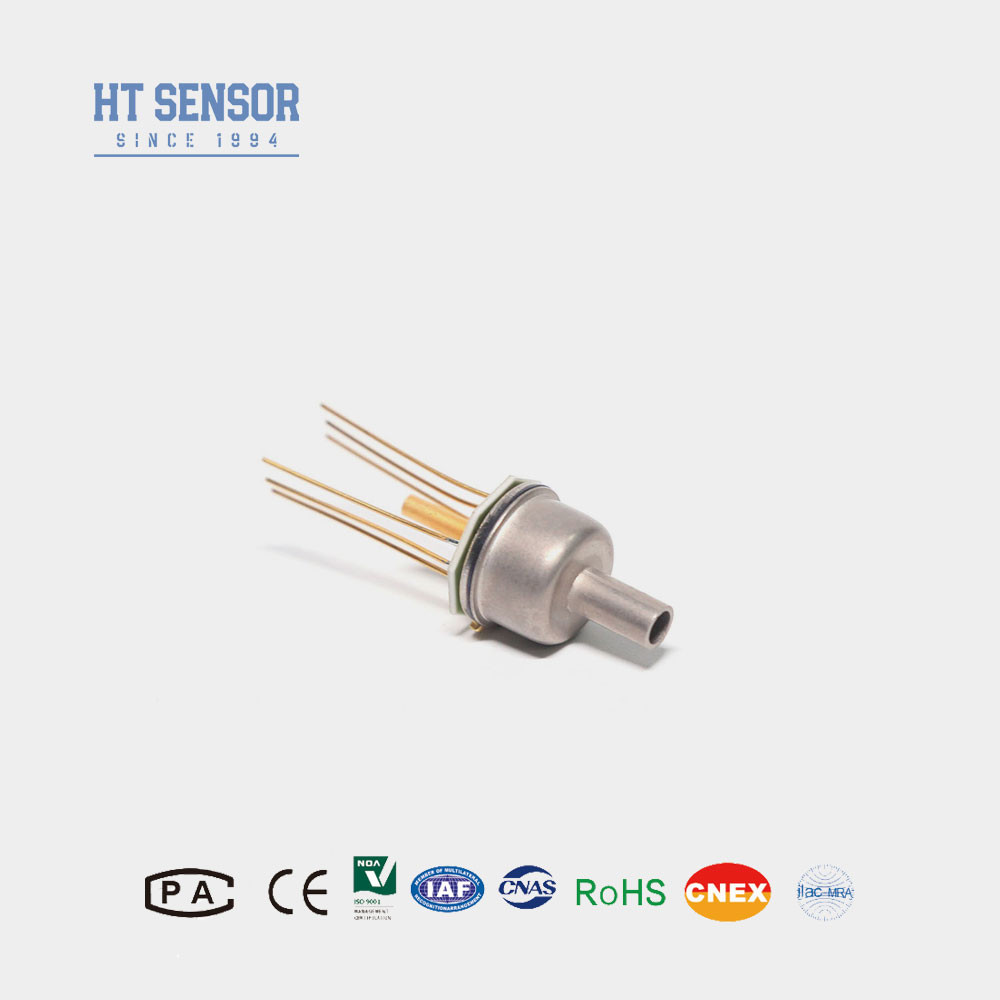

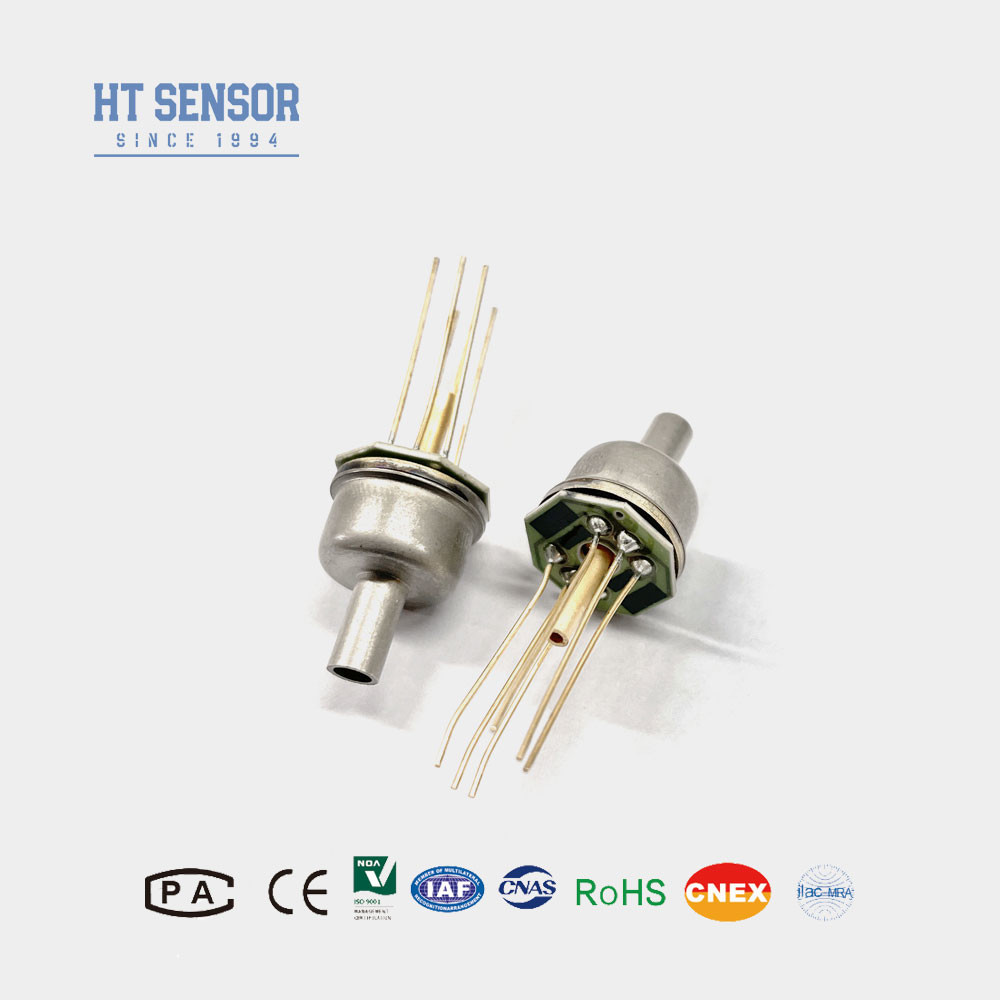

HT12 Sensor Tekanan Silikon Dengan Jangkauan Pengukuran Luas Dari 0 Sampai 200kpa Sensor Untuk Udara Kering
Product Details
| Nomor Model.: | HT12 | Jenis Thread: | TO8 |
|---|---|---|---|
| Jenis kabel: | Pin Kovar berlapis emas atau kawat silikon | Media pengukur: | udara gas kering |
| Jangkauan: | 0-10kpa~200kpaG 100kpaA,200kpaA | Keluaran: | mv Sinyal analog |
| Kekuatan: | 1,5mA | Kode Hs: | 9026209090 |
| Untuk: | Sensor tekanan | Kustomisasi: | OEM dan ODM |
| Menyoroti |
Sensor Tekanan Silikon 0 sampai 2Mpa,Sensor Tekanan Silikon Berjarak Panjang,HT12 Silicon Pressure Sensor |
||
Product Description
HT12 Silicon Pressure Sensor dengan rentang pengukuran luas dari 0 sampai 2Mpa
Sensor tekanan piezoresistif silikon HT12 adalah elemen silikon difusi yang sangat stabil yang dikapsulkan menggunakan teknologi kemasan TO8 canggih.Kurangnya inti yang diisi minyak menghilangkan kesalahan profil dan secara signifikan meningkatkan stabilitas kisaran kecil, membuatnya sangat cocok untuk mengukur tekanan gas kering, tidak korosif.
Fitur produk dari sensor tekanan silikon:- Rentang pengukuran luas dari 0 sampai 10KPa hingga 2Mpa.
- Keandalan tinggi, stabilitas yang baik.
- Teknologi enkapsulasi TO8.
- Aplikasi kedirgantaraan.
Aplikasidari sensor tekanan silikon:
- Tekanan gas kering yang tidak korosif diukur.
- Sistem kontrol pneumatik Aplikasi biomedis teknik.
- Kontrol HVAC.
- Penerbangan aerospace terkait dengan tujuan percobaan.
- Sumber Daya: ≤2mA DC (Biasa 1,5mA DC)
- Impedansi masukan:3KΩ~6KΩ
- Impedansi output:2.5KΩ~6KΩ
- Koneksi Listrik:Pin Kovar berlapis emas atau kabel suhu tinggi 100 mm
| Parameter Kinerjadari sensor tekanan silikon: | ||||||
| Jangkauan pengukuran | Gauge ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absolute ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Jangkauan dengan TO8 | Min:7kpa Max:200kpa | |||||
| Jenis | Maksimal | Satuan | ||||
| Linearitas | ± 0.15 | ± 0.3 | % F.S | |||
| Kemungkinan diulang | 0.05 | 0.1 | % F.S | |||
| Hysteresis | 0.05 | 0.1 | % F.S | |||
| Zero Offset Output | 0±1 | 0 ± 2 | mV | |||
| Output Skala Penuh | ≤ 20KPa | 50 ± 10 | 50 ± 30 | mV | ||
| ≥35kPa | 100 ± 10 | 100 ± 30 | mV | |||
| Zero Offset Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Skala penuh Temp. Drift | ≤ 20KPa | ± 1 | ± 2 | % F.S | ||
| ≥35kPa | ± 0.5 | ± 1 | % F.S | |||
| Temp Kompensasi. | ≤ 20KPa | 0 ~ 50 | oC | |||
| ≥35kPa | 0 ~ 70 | oC | ||||
| Suhu operasi | -20 ~ 80 | oC | ||||
| Suhu penyimpanan | -40 ~ 125 | oC | ||||
| Beban Terlalu Diizinkan | Ambil nilai yang lebih kecil antara 3 kali skala penuh atau 4MPa | |||||
| Tekanan ledakan | 5X skala penuh | |||||
| Stabilitas jangka panjang | 0.2 % | F.S./Tahun | ||||
| Bahan diafragma | 316L | |||||
| Resistensi Isolasi | ≥ 200MΩ 100VDC | |||||
| Getaran | Tidak ada perubahan dalam kondisi 10gRMS, 20Hz hingga 2000Hz | |||||
| Kejutan | 100 g, 11 ms | |||||
| Waktu Tanggapan | ≤1ms | |||||
| Berat badan | ~ 12,5 g | |||||
| Parameter diuji dalam kondisi berikut: arus konstan 1,5mA dan suhu lingkungan 25°C | ||||||
| Desain Konstruksi | |
| Dimensi | |
| Koneksi listrik dan kompensasi |
|
|
| Tips pemesanan |
- Memastikan pas yang tepat antara inti sensor dan rumah selama perakitan untuk mencapai segel kedap udara yang diperlukan.
- Perataan komponen secara vertikal dengan hati-hati dan gunakan tekanan yang seragam saat perakitan untuk menghindari macet atau merusak pelat kompensasi.
- Mempertahankan koneksi terbuka antara saluran udara inti sensor tekanan dan atmosfer, mencegah air, uap, atau zat korosif memasuki ruang tekanan positif dan negatif.
- Jika ada perubahan yang dilakukan pada kabel pin, lihat label yang melekat pada inti sensor untuk mengidentifikasi secara akurat.
