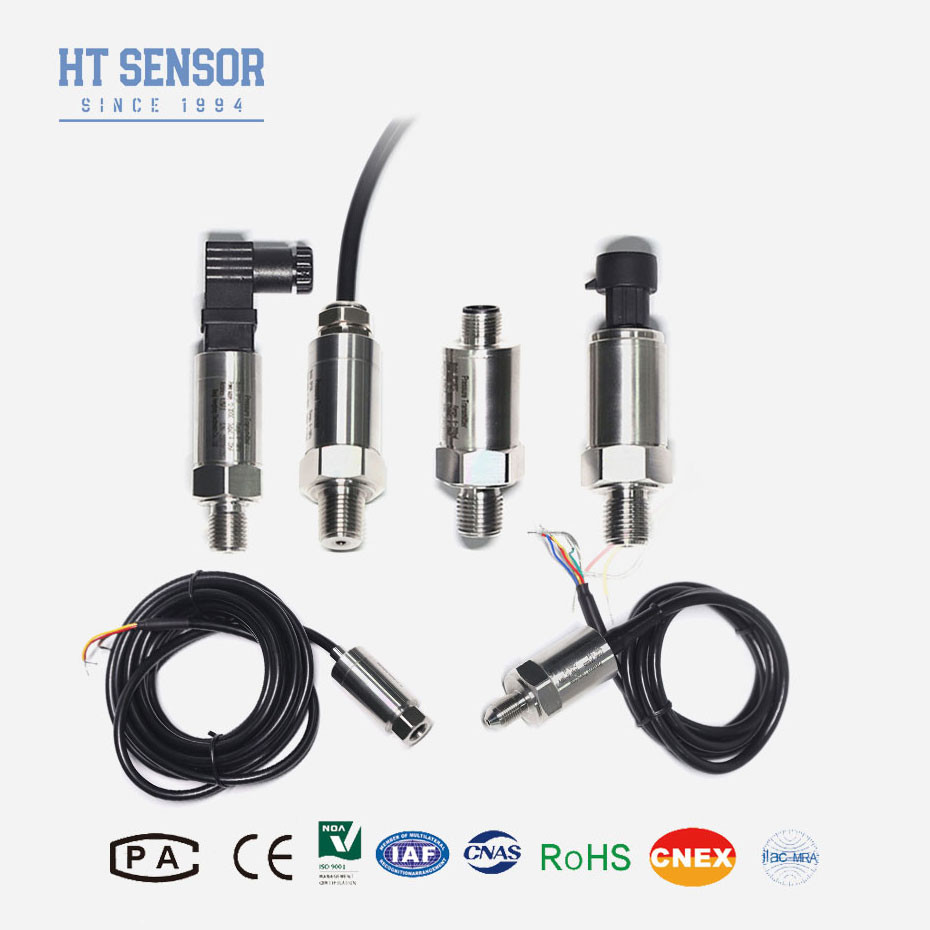

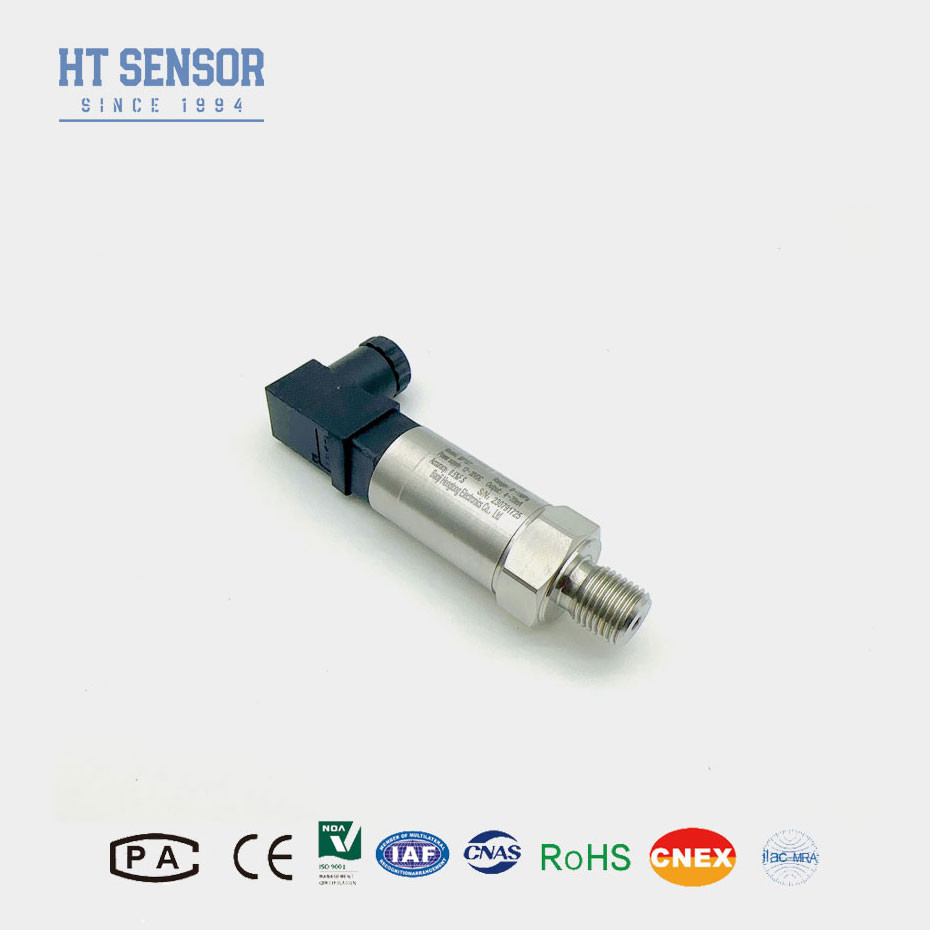

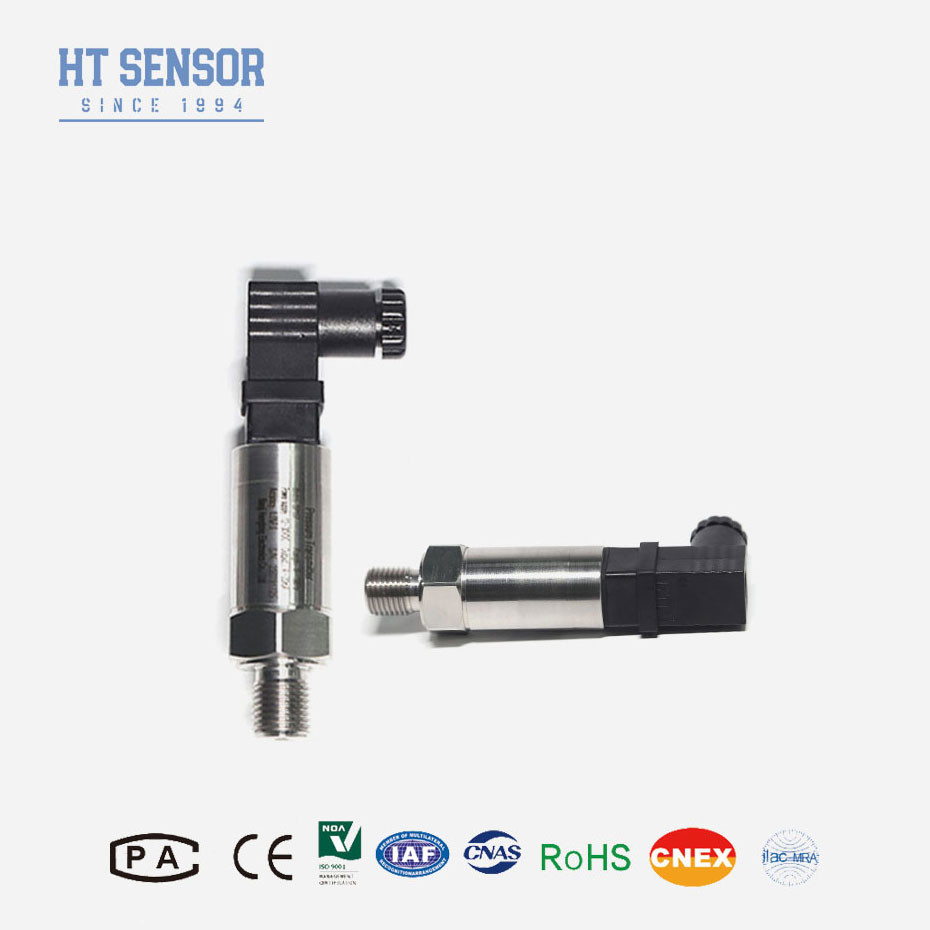

BP157 Piezoresistive Diffused Silicon Pressure Transmitter
Pengantar:
Sensor ini berisi diafragma silikon tipis yang bertindak sebagai elemen sensing. Diafragma ini dibuat menggunakan teknologi sistem mikroelektromekanik (MEMS).resistor piezoresistive difusi ke dalam diafragma silikon, membentuk sirkuit jembatan Wheatstone. Resistor ini mengubah resistensi mereka ketika diafragma berubah bentuk di bawah tekanan. Ketika tekanan diterapkan pada sensor, diafragma silikon berubah bentuk.Deformasi menyebabkan perubahan tekanan pada elemen piezoresistiveTekanan yang diinduksi oleh tekanan mengubah ketahanan elemen piezoresistif di jembatan Wheatstone.Tekanan yang diinduksi oleh tekanan mengubah ketahanan elemen piezoresistif di jembatan Wheatstone.Output mentah dari jembatan Wheatstone biasanya sangat kecil dan membutuhkan amplifikasi. sirkuit pengkondisian sinyal memperkuat dan mengubah sinyal ke dalam format output standar (misalnya, 4-20mA,0-5VDC, atau output digital).
Fitur produk:
Desain yang kompak dan kuat
Interferensi anti-elektromagnetik.
Seluruhnya dilas tertutup
Perlindungan IP65
Sinyal output ganda
Konstruksi yang Kuat
Kemudahan Integrasi
Aplikasi:
Kompatibel dengan baja tahan karat 316L, gas dan cairan non korosif
Bidang petrokimia dan industri lainnya
Kompresor udara, peralatan vakum
Sistem kontrol hidraulik dan pneumatik
Parameter kinerja:
| Jangkauan pengukuran |
- 100KPa ~ 0kPa ~ 10kPa... 10MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Tekanan Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25°C |
±0,25% (Typical), ±0,5% (Max.) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Kesalahan suhu - nol |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Kesalahan suhu -Span |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Suhu Kompensasi |
0-50°C ((<35KPa), 0-70°C ((standar)) -20~80 ((bisa disesuaikan) |
| Suhu operasi |
-20°C~80°C |
| Suhu penyimpanan |
-40°C~120°C |
| Bahan perumahan |
304 SS |
| Bahan diafragma |
316L SS |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex db IIC T6 Gb |
| Peringkat Perlindungan |
IP65 |
| Bahan penyegelan |
Karet fluoro atau segel las penuh |
| Timbang |
~0,20kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4×20mA |
1230VDC |
2/3/4 kawat |
| 010/20mA |
3 kawat
|
| 0/1 ¢5V |
| 0/1V10V |
| 0.5 ∙ 4.5V |
5VDC |
Tips pemesanan
1. Menentukan rentang tekanan: Mengidentifikasi rentang penuh tekanan yang pemancar akan perlu untuk mengukur.Pastikan pemancar yang Anda pilih dapat mengukur secara akurat dalam kisaran ini untuk menghindari kesalahan dan kerusakan potensial.
2. Tingkat Keakuratan: Memahami persyaratan keakuratan untuk aplikasi Anda. Pemancar yang berbeda menawarkan tingkat presisi yang berbeda, jadi pilih yang memenuhi kebutuhan spesifik Anda untuk data yang akurat.
3. Opsi pemasangan: Identifikasi bagaimana pemancar akan dipasang dalam aplikasi Anda, apakah membutuhkan pemasangan langsung, pemasangan bracket, atau integrasi ke dalam panel.
4Untuk persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau radio frekuensi yang kuat, harap beri tahu perusahaan kami dan tentukan dalam pesanan.
5. Opsi pemasangan: Identifikasi bagaimana pemancar akan dipasang dalam aplikasi Anda, apakah membutuhkan pemasangan langsung, pemasangan bracket, atau integrasi ke dalam panel.
FAQ:
T: Apakah Anda produsen?
A: Ya, kami adalah produsen sensor profesional lebih dari 29 tahun! tim teknis kami memiliki lebih dari 10 insinyur.
T: Bisakah Anda menerima layanan OEM?
A: Ya, kami menerima OEM dan ODM.
P: Bolehkah aku menjadi distributormu?
A: Ya, kami mencari distributor di pasar luar negeri.
T: Berapa waktu pengiriman Anda?
A: Biasanya 3-5 hari. Untuk kuantitas di atas 100 pcs, perlu tambahan 5-7 hari kerja.
