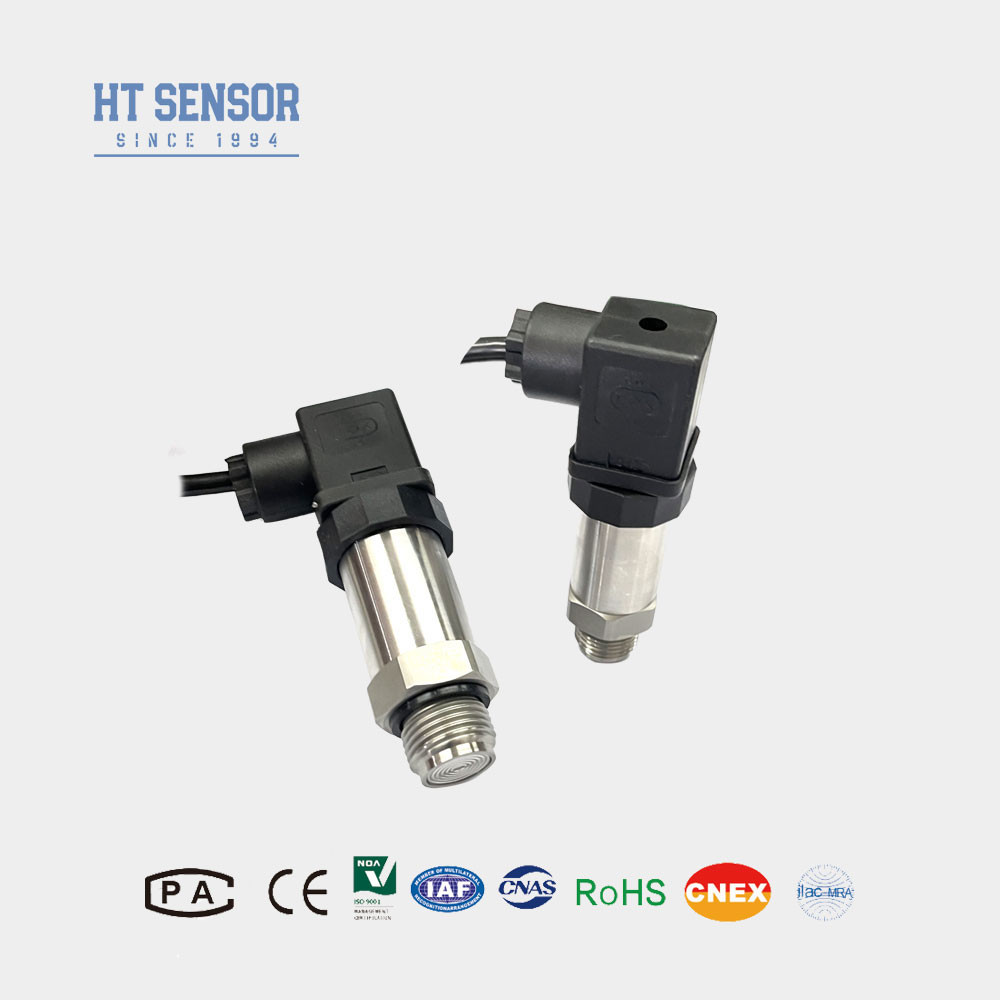

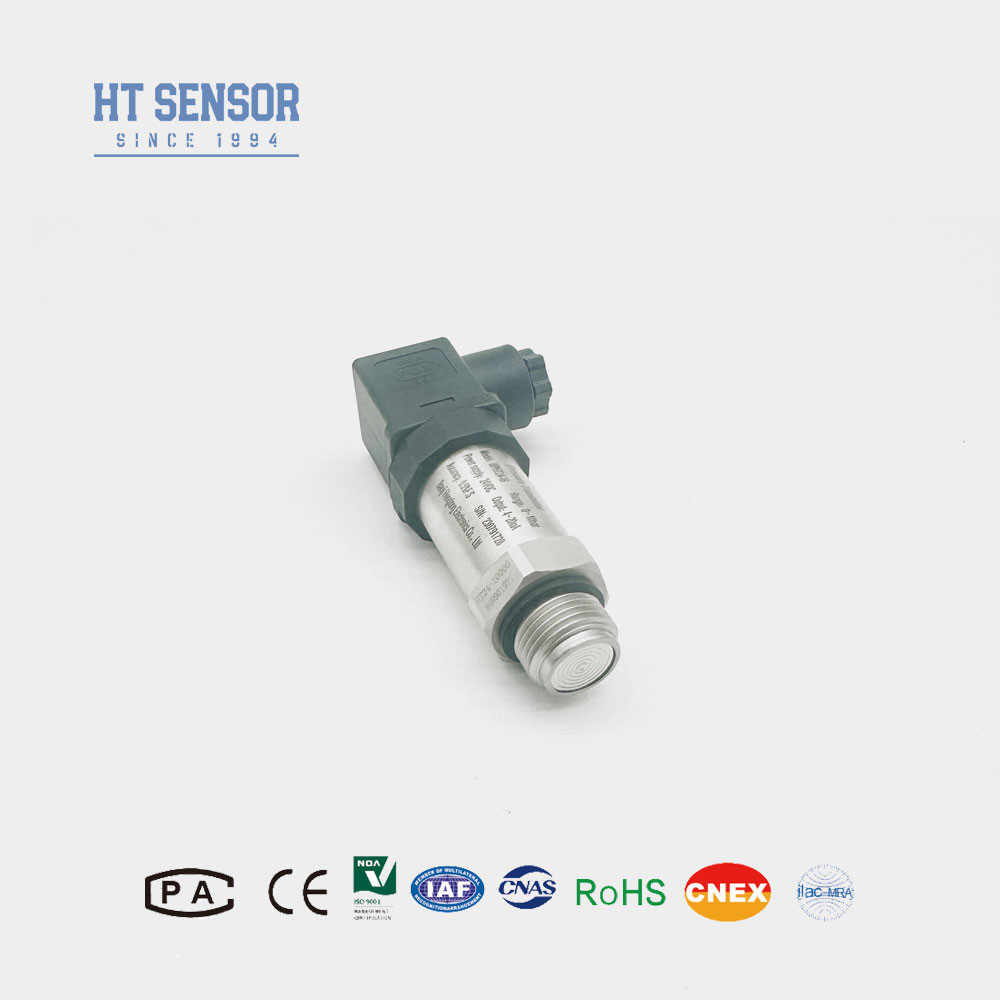

BPHT24Sensor tekanan diafragma
Pengenalan pemancar sensor tekanan diafragma:
BPHT24 flush diafragma sensor tekanan pemancar Prinsip pengukuran dan fitur kinerja: pemancar tekanan diafragma datar terdiri dari strain gauge dan ujung depan silikon difusi.Tekanan pengukur ujung diafragma datar mengadopsi diafragma pencuci yang kuat yang diolah khususPartikel keras dalam media yang diukur tidak akan merusak diafragma yang terisolasi.dan berbagai kompensasi suhu.
Fitur Produkdari sensor tekanan diafragma flush transmitter:
1. Berbagai pilihan antarmuka tekanan.
2Dirancang untuk aplikasi higienis untuk mencegah skala menengah.
3Keakuratan tinggi dengan struktur stainless steel sepenuhnya.
4Mudah dibersihkan.
Aplikasidari sensor tekanan diafragma flush transmitter:
1. Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
2Ideal untuk perlindungan lingkungan dan industri kimia.
3. Digunakan dalam industri maritim dan penerbangan.
4Sangat cocok untuk digunakan dalam industri medis, biofarmaceutika, dan kebersihan makanan.
| Parameter Kinerjadari pemancar sensor tekanan diafragma flush |
| Jangkauan pengukuran |
0~35Kpa...~20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,25kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman..
5.Kabel tidak dilengkapi dengan kabel standar yang terpasang. Jika Anda membutuhkan kabel, ada tiga bahan untuk dipilih. Jika tidak ada instruksi khusus yang diberikan, Anda dapat memilih kabel yang Anda inginkan.Bahan kabel polietilen akan digunakan secara default.Jika bahan kabel yang berbeda diperlukan, silakan jelaskan dalam formulir pesanan Anda.
6Dalam hal persyaratan khusus seperti getaran kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan jelaskan dalam pesanan Anda.
| Panduan pesanandari sensor tekanan diafragma flush transmitter |
| BPHT24 |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| T |
Transmitter Tekanan tahan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
0~35Kpa...~20MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
