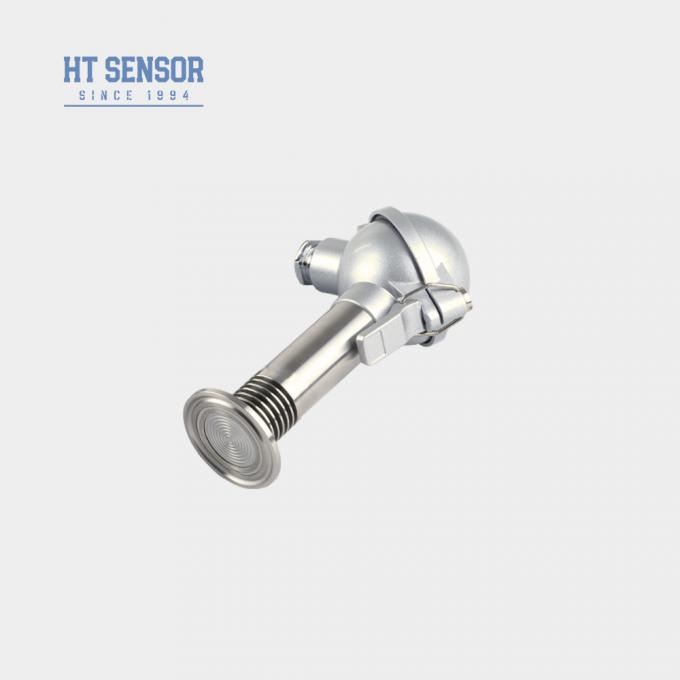

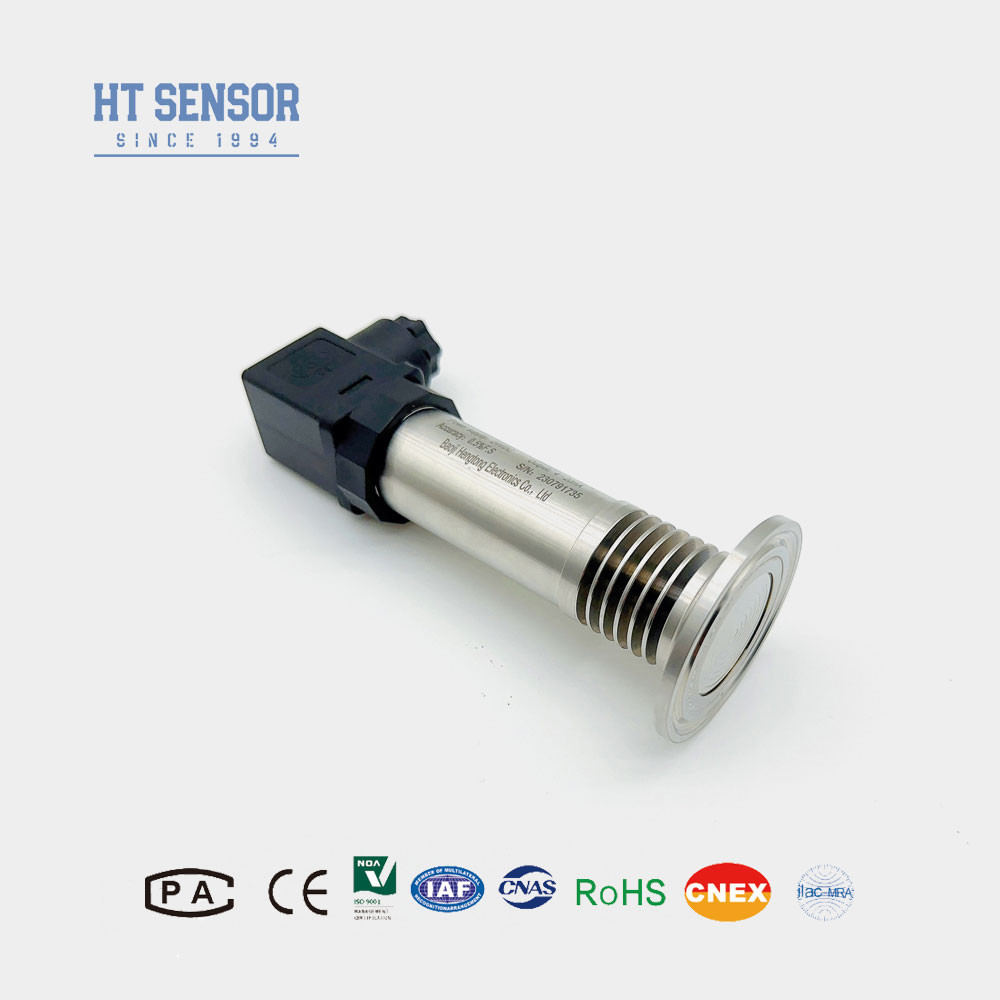

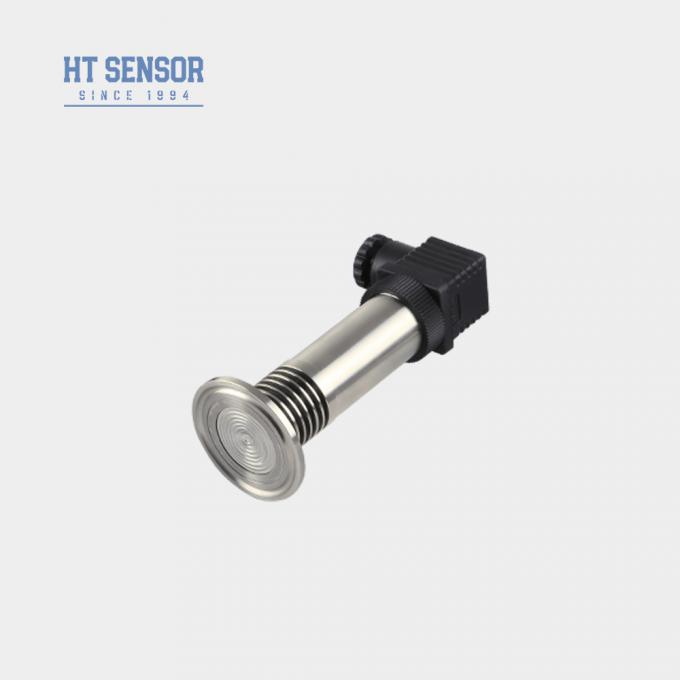

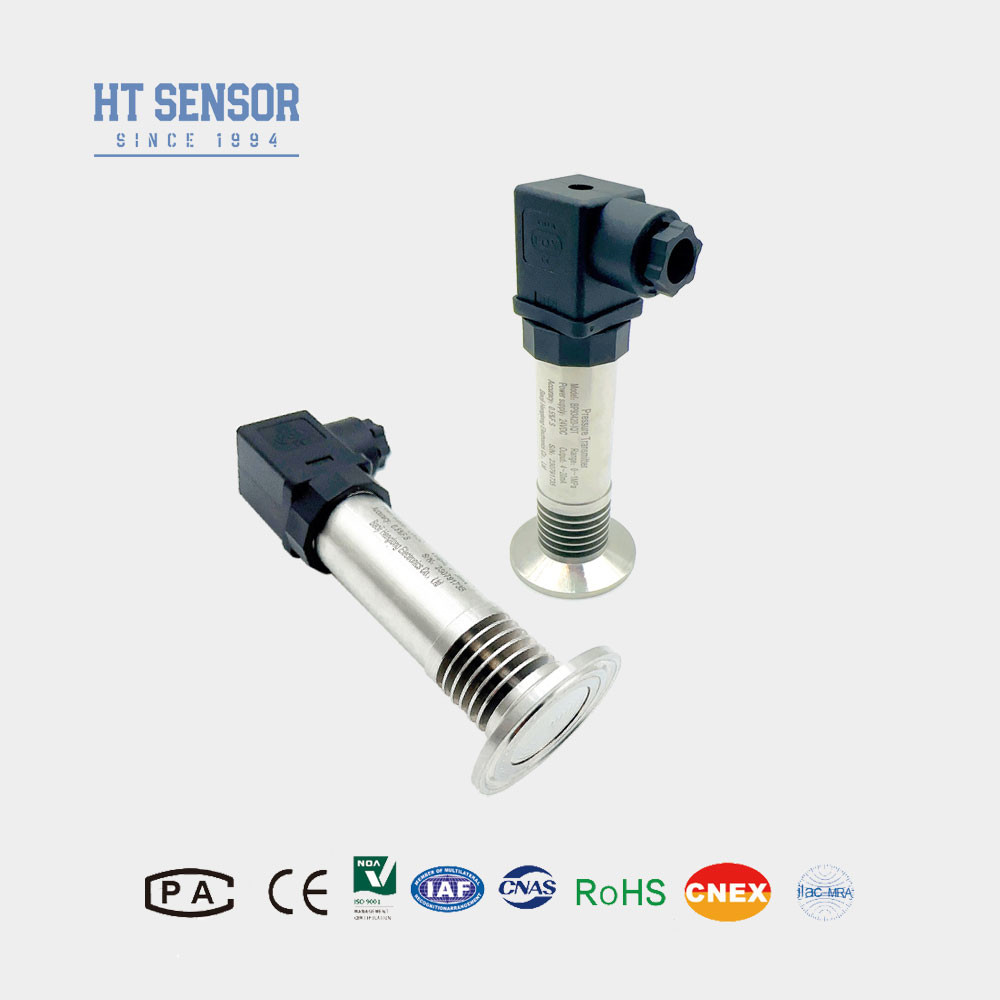

BP93420-IQT Pressure Transmitter
Pengenalan sensor tekanan diafragma flush:
Transmitter sensor tekanan BP93420-IQT telah menjalani pengujian ketat di berbagai parameter, memastikan kinerja yang stabil dan dapat diandalkan.Diafragma besarnya yang terbuka efektif dalam mencegah penyumbatan port tekanan yang disebabkan oleh kristalisasi mediumHal ini membuat sensor ini sangat cocok untuk digunakan di industri makanan dan perawatan kesehatan, di mana kebersihan dan kebersihan sangat penting.
| Parameter Kinerjadari sensor tekanan diafragma: |
| Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
≤ 0,1% FS |
| Hysteresis |
≤ 0,1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC (bisa disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,3kg |
Fitur Produkdari sensor tekanan diafragma:
1. rentang pengukuran yang luas, berbagai pilihan antarmuka tekanan.
2. Berbagai pilihan sinyal output.
3. nol diatur dan skala penuh.
4Keakuratan tinggi, beberapa koneksi proses steril.
Aplikasidari sensor tekanan diafragma:
1. Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
2Industri medis, biopharmaceutical, dan kesehatan makanan untuk pengolahan steril.
3. Digunakan dalam industri kertas dan kimia, serta untuk pengukuran tingkat air limbah dan tekanan kaleng minuman Cocok untuk sistem kontrol hidrolik dan pneumatik.
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
1. Media Kompatibilitas:
Saat memilih produk, sangat penting untuk memastikan bahwa media yang diuji kompatibel dengan bagian produk yang basah.Ini adalah pertimbangan penting untuk menjamin operasi yang tepat dan dapat diandalkan dari sensor.
2Produk tahan ledakan:
Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital sebagai standar.Ini adalah faktor penting untuk dipertimbangkan jika tampilan digital diperlukan untuk aplikasi Anda.
3. Grounding dan Proteksi Petir:
Untuk memastikan pengoperasian produk yang dapat diandalkan, pengguna disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya tertanam dengan benar.Langkah ini akan membantu melindungi sensor dari gangguan listrik dan menjaga kinerja yang konsisten.
4Opsi kabel:
Produk ini tidak dilengkapi dengan kabel yang dipasang secara default. Jika kabel diperlukan, ada tiga pilihan bahan yang tersedia - polietilen, PVC, dan lapis baja.Bahan kabel polietilen akan digunakan secara defaultJika Anda membutuhkan bahan kabel yang berbeda, harap jelaskan dalam formulir pesanan Anda.
5Persyaratan Khusus:
Dalam kasus persyaratan khusus seperti getaran yang kuat, kekuatan dampak instan, atau gangguan elektromagnetik / frekuensi radio yang kuat, harap beri tahu kami dan tentukan rincian ini dalam pesanan Anda.Ini akan memungkinkan kami untuk memastikan bahwa produk yang cocok untuk kebutuhan aplikasi unik Anda.

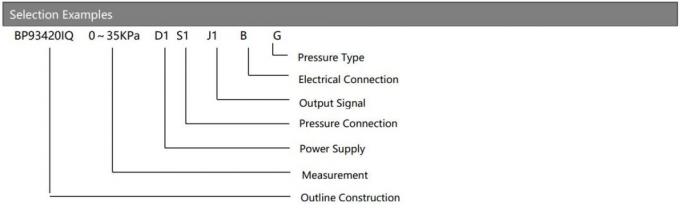

| Panduan pesanan dari flush Sensor tekanan diafragma |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ1/IQ2 |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
- 100kPa... 0kPa~ 35kPa... 3,5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |

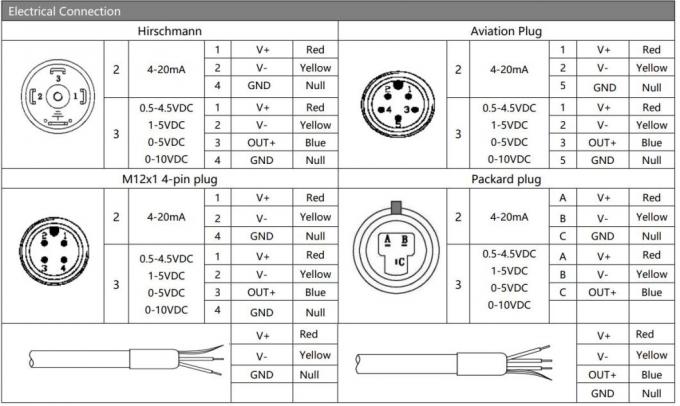

Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |

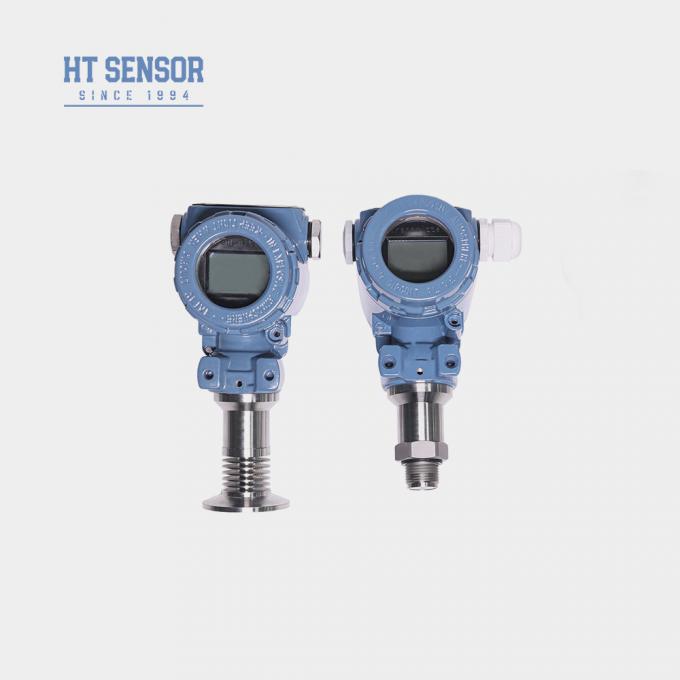

2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
