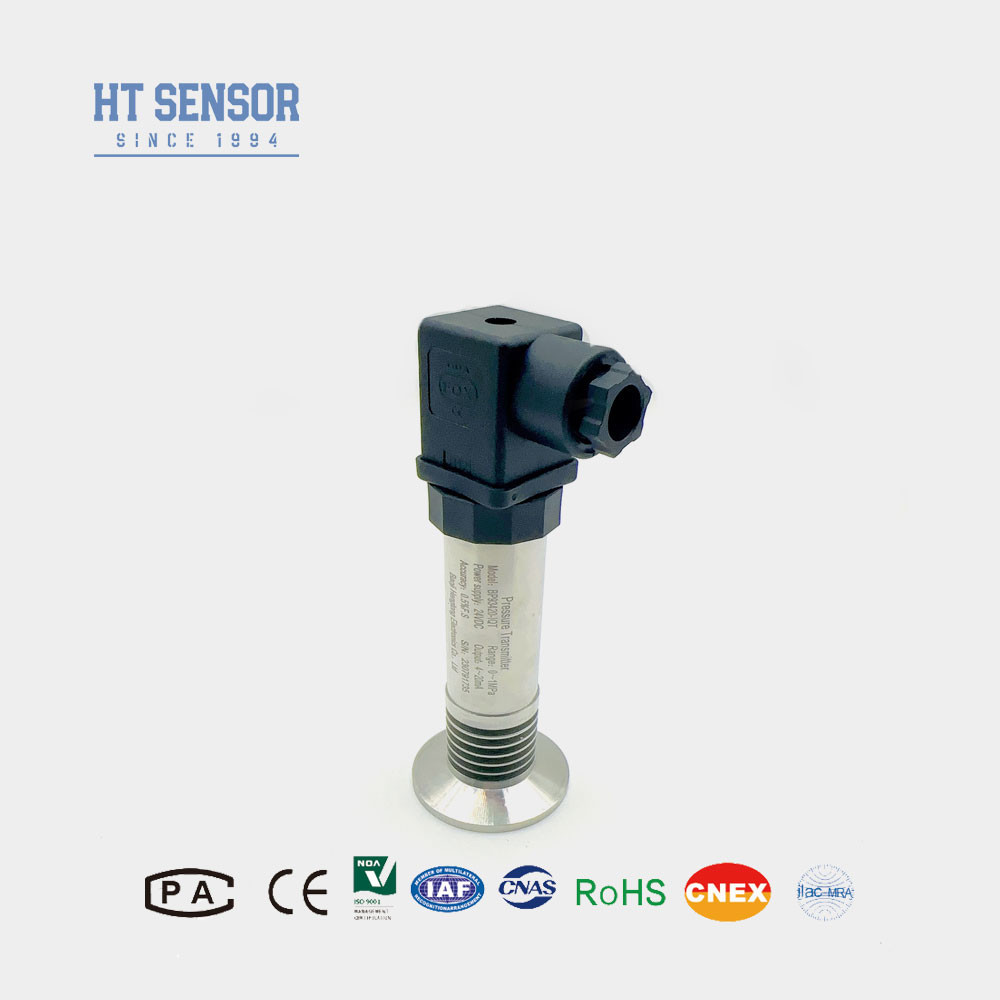

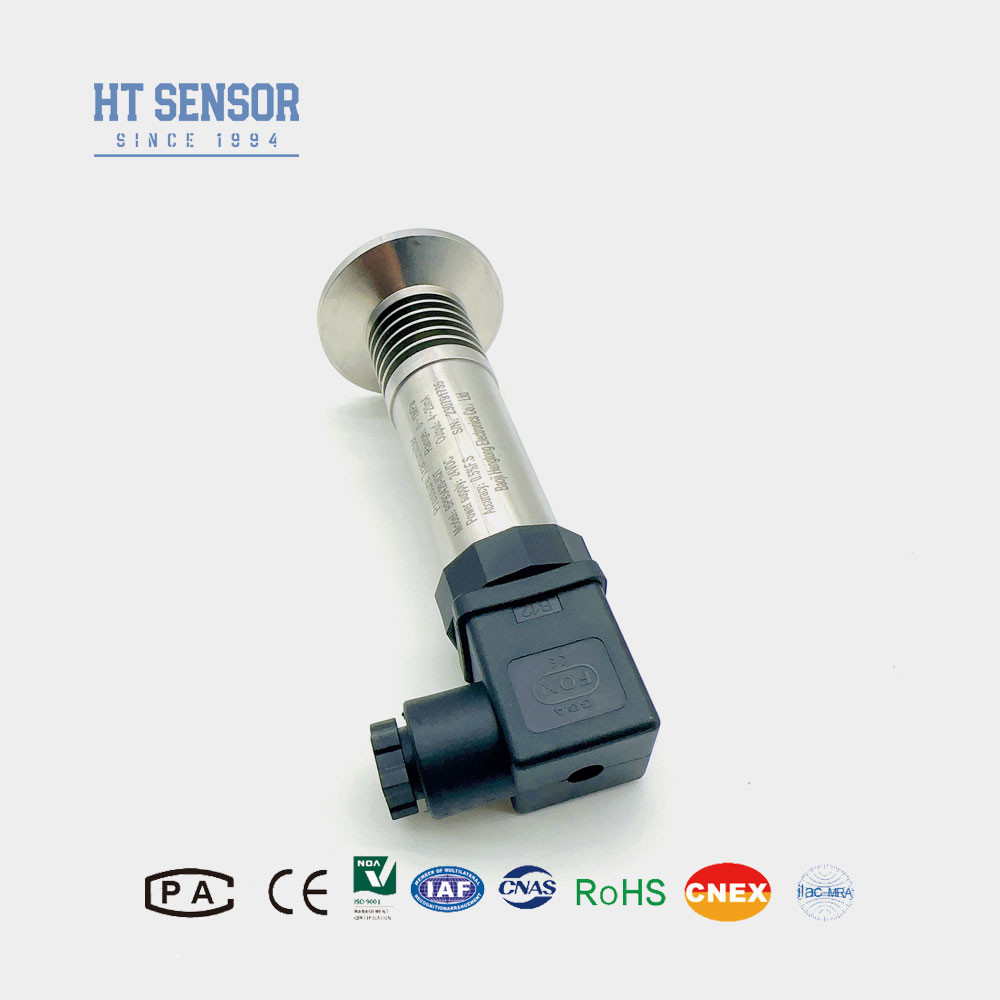

BP93420-IQT Pressure Transmitter
Pengenalan sensor tekanan diafragma flush:
Sensor tekanan membran datar BP93420-IQT menggunakan elastomer yang terbuat dari bahan impor, bersama dengan teknologi isolasi diafragma.,Menghilangkan risiko penyumbatan media non-viscous selama pengukuran.Desain terintegrasi ini membuat pemancar cocok untuk pengukuran tekanan dan aplikasi kontrol yang melibatkan media kental seperti lapisan kimia, cat, lumpur, aspal, dan minyak mentah.
| Parameter Kinerjadari sensor tekanan diafragma: |
| Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
≤ 0,1% FS |
| Hysteresis |
≤ 0,1% FS |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun ((Tipikal) ± 0,2% F.S./Tahun ((Maksimum) |
| Pergeseran suhu titik nol |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70oC (bisa disesuaikan) |
| Suhu operasi |
-20oC ~ 80oC |
| Suhu penyimpanan |
-40oC ~ 120oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,3kg |
Fitur Produkdari sensor tekanan diafragma:
1. rentang pengukuran yang luas, berbagai pilihan antarmuka tekanan.
2. Berbagai pilihan sinyal output.
3. nol diatur dan skala penuh.
4Keakuratan tinggi, beberapa koneksi proses steril.
Aplikasidari sensor tekanan diafragma:
1. Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
2Industri medis, biopharmaceutical, dan kesehatan makanan untuk pengolahan steril.
3. Digunakan dalam industri kertas dan kimia, serta untuk pengukuran tingkat air limbah dan tekanan kaleng minuman Cocok untuk sistem kontrol hidrolik dan pneumatik.
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
1. Media Kompatibilitas
Saat memilih produk, pastikan media yang sedang diukur kompatibel dengan komponen sensor yang basah.Kompatibilitas ini sangat penting untuk fungsi perangkat yang dapat diandalkan dan benar.
2. Produk Buktinya Ledakan
Harap dicatat bahwa produk tahan ledakan tidak termasuk tampilan digital sebagai standar saat melakukan pesanan.Ini adalah faktor penting untuk dipertimbangkan jika tampilan digital diperlukan untuk aplikasi Anda.
3. Grounding dan Proteksi Petir
Untuk menjamin pengoperasian produk yang dapat diandalkan, kami merekomendasikan memasang perangkat perlindungan petir di lokasi dan memastikan pemasangan produk dan catu daya yang tepat.Ini akan membantu melindungi sensor terhadap gangguan listrik, mempertahankan kinerja yang konsisten.
4. Opsi Kabel
Produk ini tidak dilengkapi dengan kabel yang dipasang secara default. Jika kabel diperlukan, ada tiga pilihan bahan yang tersedia: polietilena, PVC, dan lapis baja.pilihan kabel polietilen akan digunakan secara defaultJika Anda membutuhkan bahan kabel yang berbeda, harap tunjukkan ini dalam formulir pesanan Anda.
5Persyaratan Khusus
Untuk aplikasi dengan persyaratan khusus, seperti getaran yang kuat, kekuatan dampak instan, atau gangguan elektromagnetik/frekuensi radio yang intens,Mohon informasikan dan berikan rincian dalam pesanan AndaHal ini akan memungkinkan kami untuk memverifikasi kesesuaian produk untuk kebutuhan aplikasi unik Anda.
| Panduan pesanan dari flush Sensor tekanan diafragma |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ1/IQ2 |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
- 100kPa... 0kPa~ 35kPa... 3,5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
