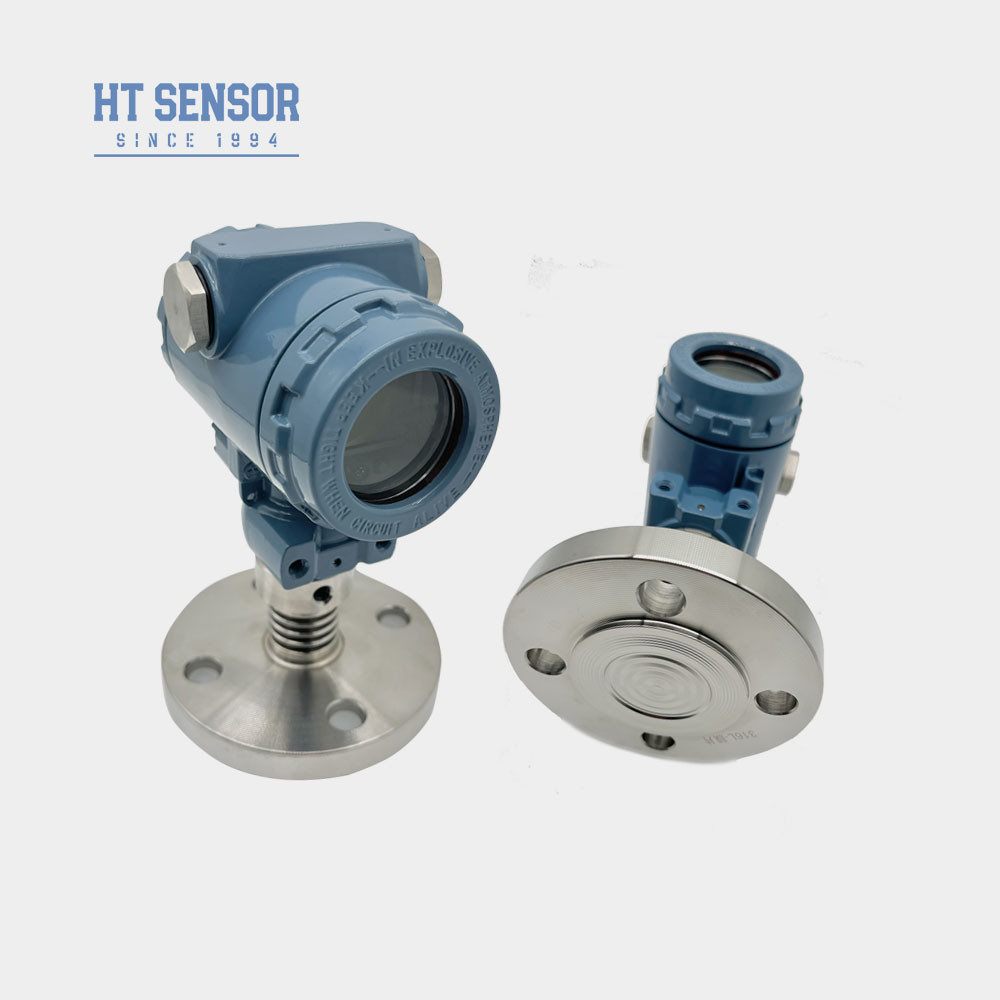

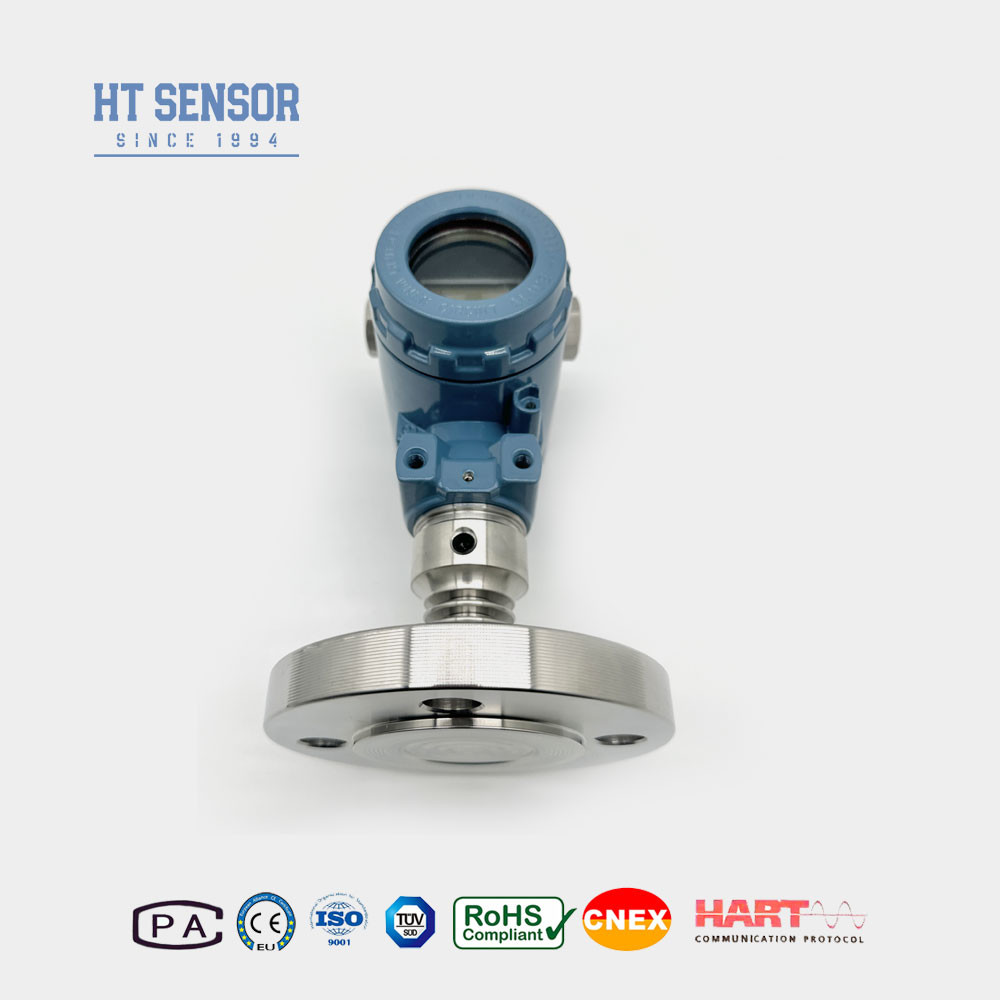

Pengenalan sensor tekanan diafragma flush:
BP93420-III-FL pemancar tekanan menggunakan seri HT silikon resistive film isi minyak inti sebagai elemen pengukuran sinyal.Sambungan prosesnya melibatkan pengelasan langsung dari diafragma isolasi 316L dan flange yang cocok, memastikan pengukuran tekanan yang tepat. pemanas panas yang disesuaikan dirancang untuk beradaptasi dengan lingkungan suhu tinggi.sirkuit pemrosesan sinyal mengubah sinyal sensor menjadi sinyal output standarPengujian yang ketat dan skrining penuaan komponen, produk setengah jadi, dan produk jadi telah dilakukan untuk menjamin kinerja pemancar yang stabil dan dapat diandalkan.
| Parameter Kinerja |
| Jangkauan pengukuran |
- 100kPa... 0kPa 35kPa... 1MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25°C |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70°C ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20°C~80°C |
| Suhu penyimpanan |
-40°C~120°C |
| Getaran |
10g,55Hz 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~4kg |
Fitur produk darisensor tekanan diafragma:
- 1. Jangkauan pengukuran yang luas,Berbagai pilihan antarmuka tekanan
- 2. Berbagai pilihan sinyal output
- 3. nol diatur dan skala penuh
- 4. Keakuratan tinggi, beberapa koneksi proses steril
Aplikasi darisensor tekanan diafragma:
- Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L.
- Industri medis, biofarmaseutikal, dan kebersihan makanan untuk pengolahan steril.
- Digunakan dalam industri kertas dan kimia, serta untuk tingkat limbah dan minuman.
| Sinyal keluar ofsensor tekanan diafragma |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
| Tips pemesananfsensor tekanan diafragma |
- 1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
- 2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
- 3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 20VDC.
- 4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman..
- 5. O-ring karet fluorin memiliki rentang suhu operasi nominal untuk - 20 °C ~ 250 °C. Ketika suhu operasi turun di bawah - 20 °C, cincin penyegelan tipe EPDM O harus dipilih.
- 6. Kabel tidak dilengkapi dengan kabel default yang terpasang. Jika Anda membutuhkan kabel, ada tiga bahan untuk dipilih. Jika tidak ada instruksi khusus yang diberikan, Anda dapat memilih kabel yang Anda inginkan.Bahan kabel polietilen akan digunakan secara default.Jika bahan kabel yang berbeda diperlukan, silakan jelaskan dalam formulir pesanan Anda.
- 7Dalam hal persyaratan khusus seperti getaran kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan jelaskan dalam pesanan Anda.
| Panduan Pemesanansensor tekanan diafragma |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ/IQT |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
J1 |
M20×1.5 |
J2 |
G1/2 |
J3 |
G1/4 |
J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
FAQ darisensor tekanan diafragma flush:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Transmitter sensor tekanan kami ditandai dengan presisi tinggi, daya tahan, dan kinerja yang sangat baik, dengan pilihan untuk kustomisasi.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus melalui layanan OEM dan ODM kami.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami memiliki kemampuan untuk memproduksi hingga 30.000 pemancar sensor tekanan per bulan, memastikan bahwa kita dapat memenuhi pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: Model standar biasanya memiliki jangka waktu pengiriman 5 ~ 8 hari kerja, sementara produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Kami menawarkan harga yang kompetitif dengan diskon yang tersedia untuk pesanan massal atau kemitraan jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Produk kami dilengkapi dengan garansi 24 bulan dari tanggal pengiriman, dan layanan purna jual kami memastikan tanggapan cepat dalam waktu 24 jam bersama dengan dukungan instruksi jarak jauh melalui jaringan PC.
