HT Series Flush Diaphragm Pressure Sensor Transmitter Untuk High Temperature Industrial Pressure Transmitter
Product Details
| Model NO.: | BP93420-IIIF | Sumber daya listrik: | 12-32VDC(24VDC) |
|---|---|---|---|
| Ouptut: | 4-20mA Dengan tampilan | Jenis tekanan: | Pengukur, Mutlak, Tersegel |
| Jangkauan: | 0-35kpa~20Mpa | Jenis struktur: | Sensor Diafragma Siram |
| Media pengukur: | Cairan, Lem minuman dan sebagainya | Tingkat akurasi: | 0,5% |
| Lemparan: | DN25-DN50-DN100 dan seterusnya | Pengaturan khusus: | OEM |
| Menyoroti |
Sensor Tekanan Diafragma dengan Suhu Tinggi,Transmitter sensor tekanan diafragma flush,Sensor Tekanan Diafragma Industri |
||
Product Description

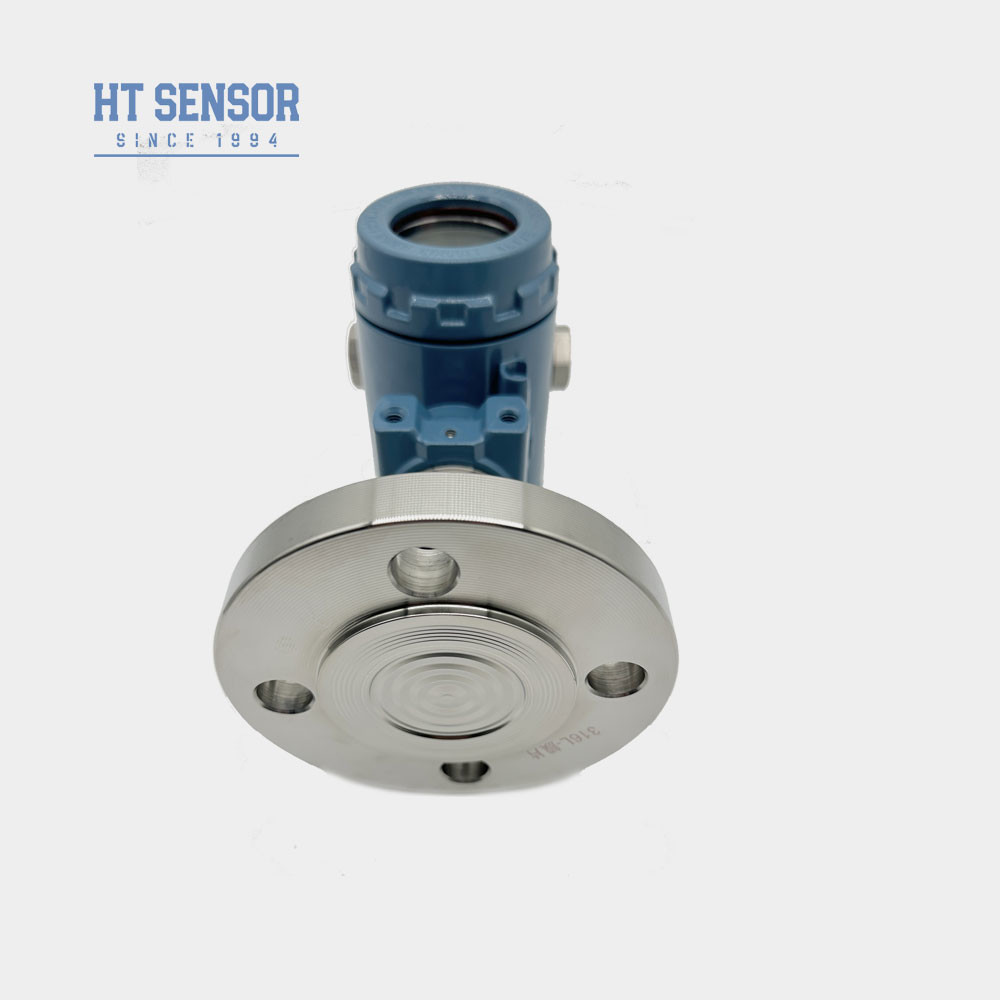

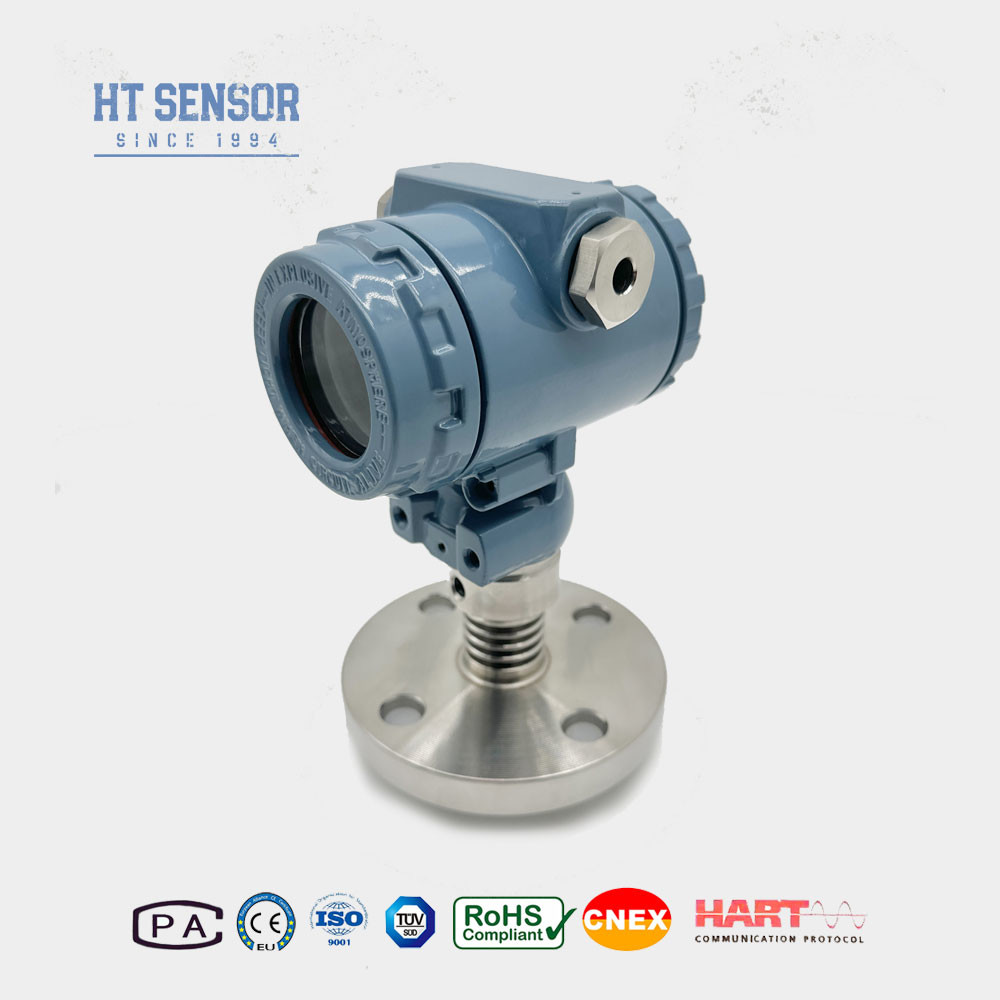

HT Series Flush Diaphragm Pressure Sensor Transmitter Untuk Industri Suhu Tinggi
BP93420-IIIFL Pressure Transmitter
Pengenalan sensor tekanan diafragma flush:
BP93420-III-FL pemancar tekanan menggunakan seri HT silikon resistive film isi minyak inti sebagai elemen pengukuran sinyal.Sambungan prosesnya melibatkan pengelasan langsung dari diafragma isolasi 316L dan flange yang cocok, memastikan pengukuran tekanan yang tepat. pemanas panas yang disesuaikan dirancang untuk beradaptasi dengan lingkungan suhu tinggi.sirkuit pemrosesan sinyal mengubah sinyal sensor menjadi sinyal output standarPengujian yang ketat dan skrining penuaan komponen, produk setengah jadi, dan produk jadi telah dilakukan untuk menjamin kinerja pemancar yang stabil dan dapat diandalkan.
| Parameter Kinerja | |
| Jangkauan pengukuran | - 100kPa... 0kPa 35kPa... 1MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25°C | ±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis | 0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70°C ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20°C~80°C |
| Suhu penyimpanan | -40°C~120°C |
| Getaran | 10g,55Hz 2kHz |
| Bahan perumahan | 304, 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat badan | ~4kg |
Fitur produk darisensor tekanan diafragma:
- 1. Jangkauan pengukuran yang luas,Berbagai pilihan antarmuka tekanan
- 2. Berbagai pilihan sinyal output
- 3. nol diatur dan skala penuh
- 4. Keakuratan tinggi, beberapa koneksi proses steril
Aplikasi darisensor tekanan diafragma:
- Cocok untuk pengukuran gas dan cairan yang tidak korosif dengan 316L.
- Industri medis, biofarmaseutikal, dan kebersihan makanan untuk pengolahan steril.
- Digunakan dalam industri kertas dan kimia, serta untuk tingkat limbah dan minuman.
| Sinyal keluar ofsensor tekanan diafragma | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| Protokol Komunikasi RS485 | 3.6 ~ 30V / baterai | 4 kawat |
| Tips pemesananfsensor tekanan diafragma |
- 1. Memastikan Kompatibilitas: Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
- 2. Produk tahan ledakan: Perhatikan bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
- 3. Pasokan listrik untuk tampilan: Ketika memesan pemancar dengan kepala tampilan LCD atau LED, pasokan listrik pemancar seharusnya tidak kurang dari 20VDC.
- 4Perlindungan petir: Untuk memastikan operasi produk yang dapat diandalkan,disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman.
- 5. Pilihan cincin penyegelan: Kisaran suhu operasi nominal cincin O karet fluor adalah -20°C sampai 250°C. Jika suhu operasi produk lebih rendah dari -20°C,cincin penyegelan tipe EPDM O harus dipilih.
- 6. Opsi kabel: Panjang kabel default adalah 1,5m, dan ada tiga jenis bahan kabel untuk dipilih. Kecuali ditentukan sebaliknya, bahan kabel polietilena dapat digunakan.Jika dibutuhkan bahan kabel yang berbeda, tolong jelaskan dalam formulir pesanan.
- 7. Persyaratan khusus: Dalam hal persyaratan khusus, seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan Pemesanansensor tekanan diafragma | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | -100kPa... 0kPa ~ 35kPa... 3.5MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
FAQ darisensor tekanan diafragma flush:
Q1: Apakah Kau perusahaan manufaktur?
A1: Kami adalah produsen dengan pengalaman lebih dari 29 tahun.
Q2:Produk yang disesuaikan
A2: Kami menyediakan layanan OEM dan Desain Khusus.
Q3: Jaminan Kualitas
A3:Produk kami memiliki garansi terbatas 12 hingga 18 bulan dari tanggal pengiriman ke pembeli asli.Hengtong akan mengganti atau memperbaiki produk yang cacat secara gratis.Jaminan ini tidak berlaku untuk setiap unit telah dimodifikasi, disalahgunakan, diabaikan.
Q4: Pengiriman & pengemasan
A4:Produk umumnya dikirim oleh internasional Express termasuk UPS,FedEx,DHL dan INT untuk pengiriman prabayar,juga dapat menggunakan akun pengiriman Anda untuk mengumpulkan,Standar ekspor kemasan,termasuk sertifikasi inspeksi.
Q5: Hubungi kami
A5: Kami memiliki tim penjualan yang aktif dan berpengalaman untuk melayani Anda pada pertanyaan teknis dan masalah bisnis. Tinggalkan pesan atau klik Layanan Online.
