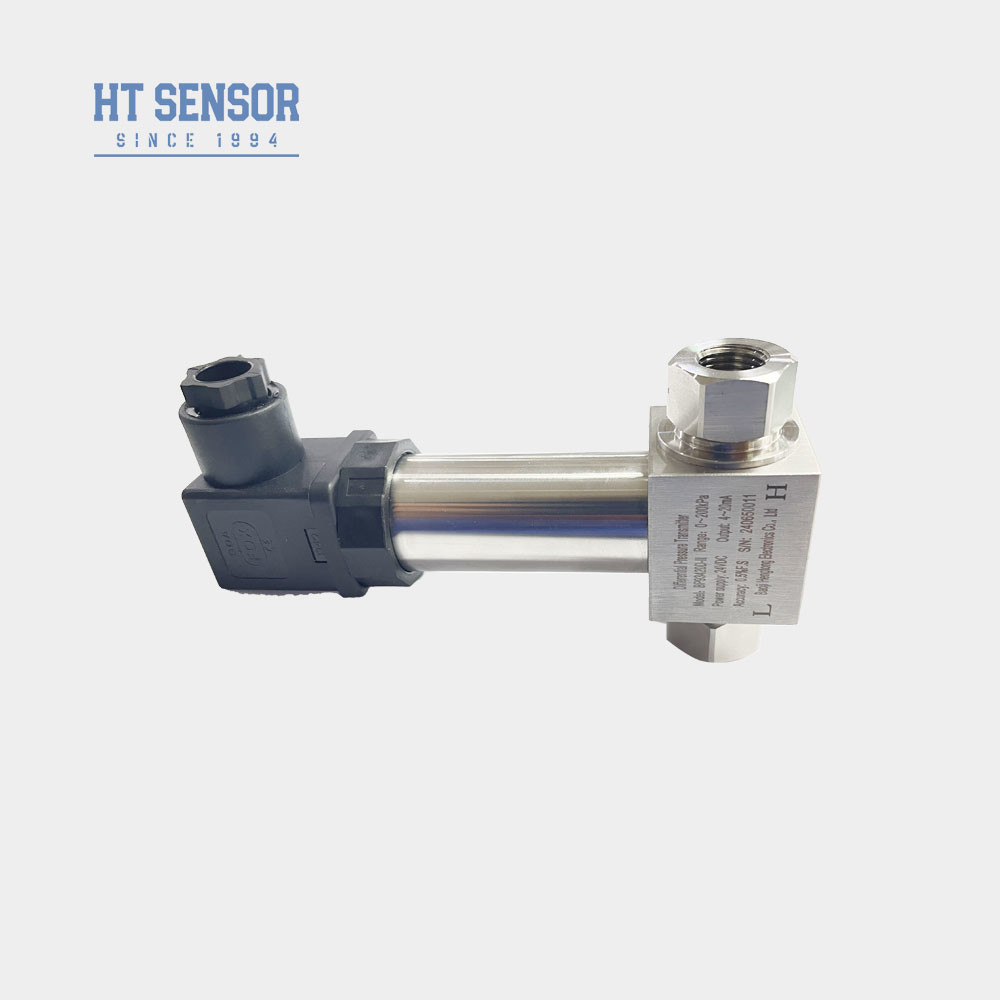

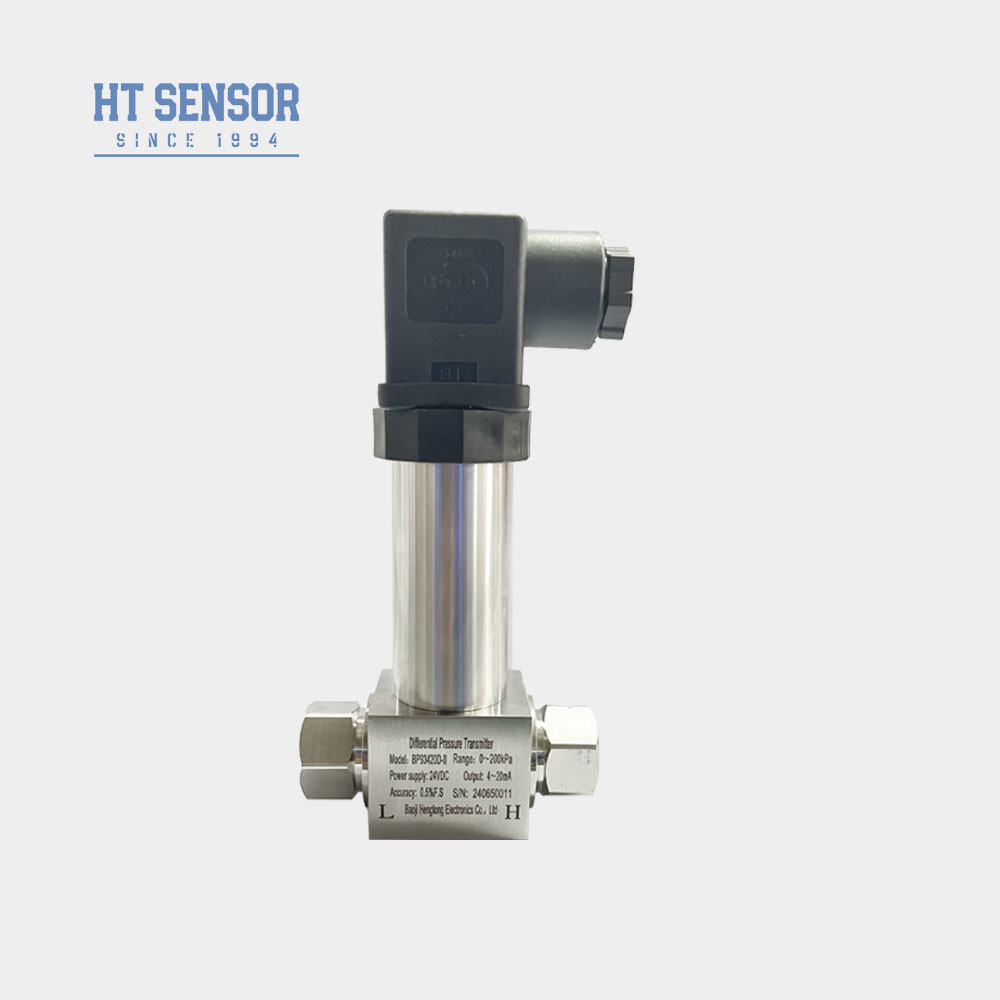

BP93420DII Differensial Pressure Transmitter dengan Diffused Silicon Piezoresistive Sensor
BP93420DIIDberbedaPresureTransmitter
Pengenalan pemancar tekanan diferensial:
Transmitter tekanan diferensial BP93420DII menggunakan sensor piezoresistif silikon difus.Hal ini berlaku untuk pengukuran perbedaan tekanan dari berbagai gas dan cairan di pipa dalam industri seperti minyak bumi, kimia, tenaga listrik, hidrologi, dll.
Fitur Produkdari pemancar tekanan diferensial:
1Transduser mengadopsi desain struktur baja tahan karat, struktur kompak, instalasi yang nyaman.
2Setelah kompensasi suhu yang ketat dan penyaringan penuaan, untuk memastikan kinerja yang stabil dan dapat diandalkan.
3. Antarmuka listrik dapat eksternal atau terhubung langsung.
Aplikasidari pemancar tekanan diferensial:
- 1Ini cocok untuk pengukuran tekanan diferensial dari berbagai gas atau cairan di pipa minyak bumi, kimia, listrik, hidrologi dan industri lainnya.
- 2. Digunakan untuk pengendalian proses di bidang industri.
- 3Pengukuran tekanan diferensial pipa dan tungku
| Parameter Kinerjadari pemancar tekanan diferensial: |
| Jangkauan pengukuran |
0-10KPa...~2MPa |
| Jenis Tekanan |
Tekanan Diferensial |
| Overload Sisi Tunggal |
≤ 3 kali dari kisaran nominal |
| Tekanan statis |
Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25°C |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Suhu operasi |
-30°C~80°C |
| Suhu penyimpanan |
-40°C~100°C |
| Getaran |
10g,55Hz 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,45kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4×20mA |
1230VDC |
2/3/4 kawat |
| 010/20mA |
3 kawat
|
| 0/1 ¢5V |
| 0.5 ∙ 4.5V |
5VDC |
| Tips pemesanandari pemancar tekanan diferensial: |
Catatan:
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman..
5. O-ring karet fluorine rentang suhu operasi nominal untuk - 20 °C ~ 250 °C. Ketika suhu operasi turun di bawah - 20 °C, EPDM O-type seal ring harus dipilih.
6. Kabel tidak dilengkapi dengan kabel default yang terpasang. Jika Anda membutuhkan kabel, ada tiga bahan untuk dipilih. Jika tidak ada instruksi khusus yang diberikan, Anda dapat memilih kabel yang Anda inginkan.Bahan kabel polietilen akan digunakan secara default.Jika bahan kabel yang berbeda diperlukan, silakan jelaskan dalam formulir pesanan Anda.
7Dalam hal persyaratan khusus seperti getaran kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan jelaskan dalam pesanan Anda.
| Panduan pesanandari pemancar tekanan diferensial: |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| DII |
Transmitter tekanan diferensial |
| |
Jangkauan pengukuran |
0-10KPa...~2MPa |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4×20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ′10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20 × 1,5 Pria |
| J2 |
G1/2 Pria |
| J3 |
G1/4 Pria |
| J4 |
1/2 NPT Pria |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| D |
Tekanan Diferensial |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Keakuratan tinggi, daya tahan, dan kinerja yang sangat baik.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan tertentu. Kami menyediakan layanan OEM dan ODM.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami dapat memproduksi hingga 30.000 pemancar sensor tekanan per bulan, jadi kami sepenuhnya mampu memenuhi kebutuhan pesanan skala besar.disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk memastikan produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: 5 ~ 8 hari kerja untuk model standar. produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Harga yang kompetitif dengan diskon untuk pesanan massal atau mitra jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Waktu garansi kami adalah 24 bulan setelah pengiriman, dan layanan purna jual kami akan menjawab pertanyaan Anda dalam waktu 24 jam, instruksi jarak jauh oleh jaringan PC selalu tersedia.
