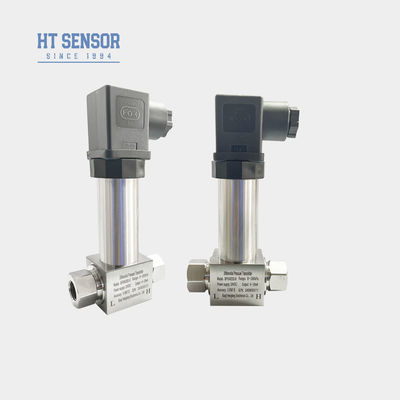

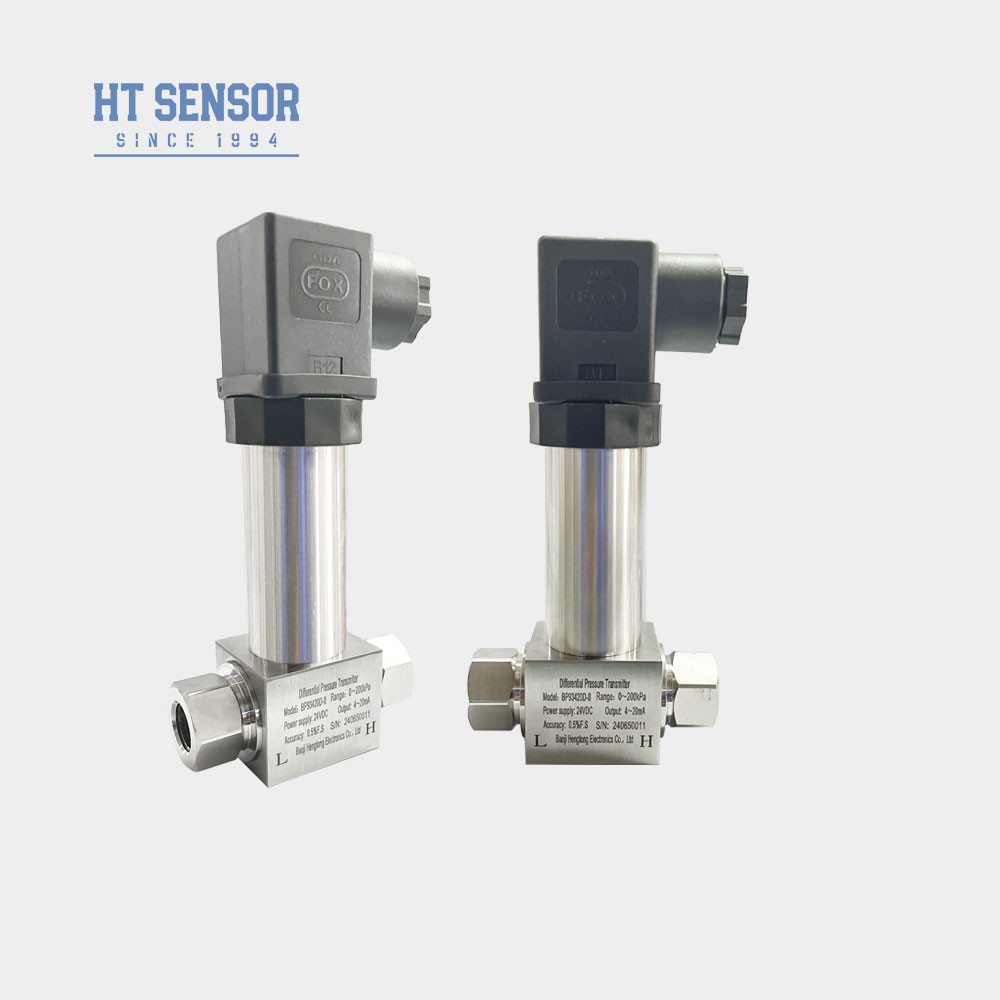

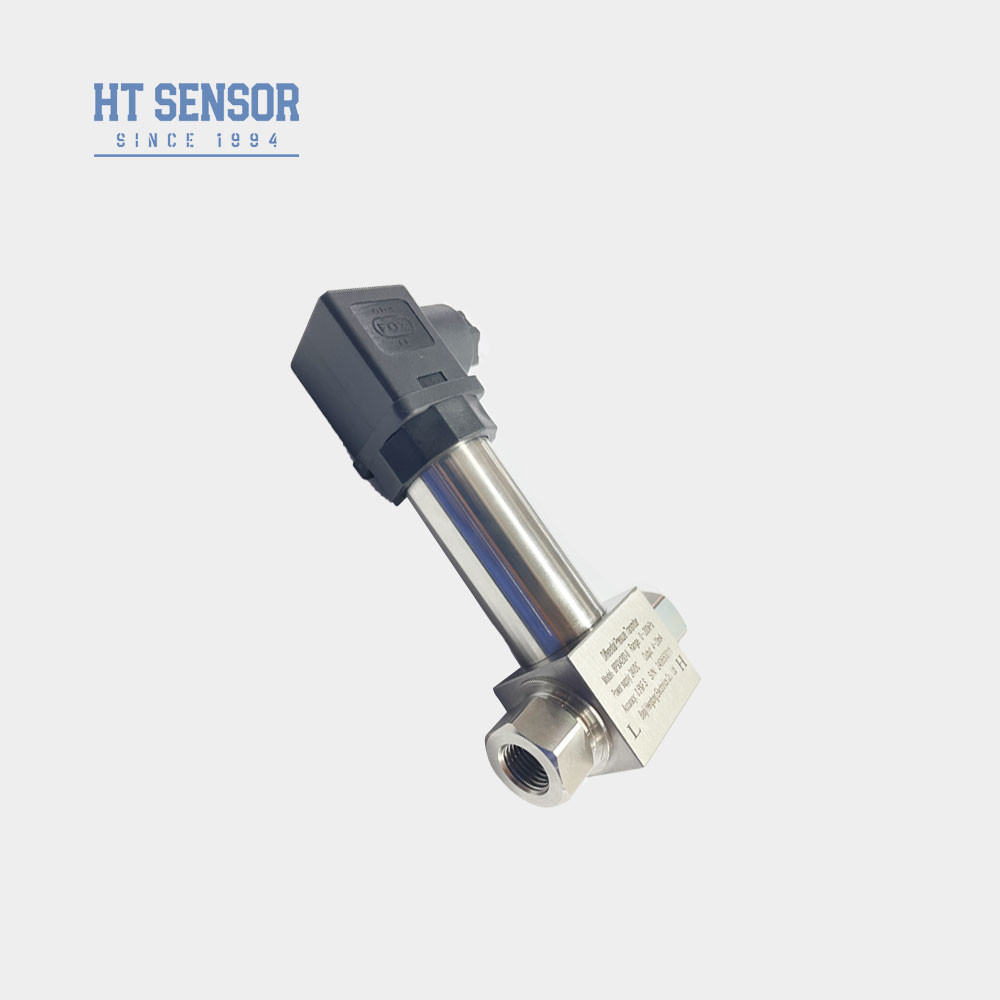

Transmitter Tekanan Diferensial Dengan Sensor Tekanan Diferensial Dwyer
BP93420DIIDberbedaPresureTransmitter
Pengenalan pemancar tekanan diferensial:
Transmitter tekanan diferensial BP93420DII menggunakan sensor piezoresistif silikon difus.Hal ini berlaku untuk pengukuran perbedaan tekanan dari berbagai gas dan cairan di pipa dalam industri seperti minyak bumi, kimia, tenaga listrik, hidrologi, dll.
Fitur Produkdari pemancar tekanan diferensial:
- Transmitter mengadopsi desain struktur baja tahan karat, struktur kompak dan pemasangan yang mudah.
- Setelah kompensasi suhu yang ketat dan skrining penuaan, untuk memastikan kinerja yang stabil dan andal.
- Antarmuka listrik dapat menjadi koneksi eksternal atau langsung.
Aplikasidari pemancar tekanan diferensial::
- 1. Cocok untuk pengukuran tekanan diferensial dari berbagai gas atau cairan di pipa di minyak bumi, kimia, tenaga listrik, hidrologi dan industri lainnya.
- 2. Digunakan dalam kontrol proses lapangan industri.
- 3Pengukuran tekanan diferensial pipa dan tungku.Ers
| Parameter Kinerjadari pemancar tekanan diferensial: |
| Jangkauan pengukuran |
0-10KPa...~2MPa |
| Jenis Tekanan |
Tekanan Diferensial |
| Overload Sisi Tunggal |
≤ 3 kali dari kisaran nominal |
| Tekanan statis |
Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25°C |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Suhu operasi |
-30°C~80°C |
| Suhu penyimpanan |
-40°C~100°C |
| Getaran |
10g,55Hz 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,45kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4×20mA |
1230VDC |
2/3/4 kawat |
| 010/20mA |
3 kawat
|
| 0/1 ¢5V |
| 0.5 ∙ 4.5V |
5VDC |
| Tips pemesanandari pemancar tekanan diferensial: |
1Saat memilih produk, pastikan bahwa media uji kompatibel dengan bagian kontak produk (stainless steel 304 atau 316L).
2Untuk memastikan operasi yang dapat diandalkan, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformJika overload dari satu ujung serius, sensor akan rusak.
3Saat memasang, antarmuka tekanan di kedua ujung harus ditempatkan secara horizontal untuk meminimalkan dampak posisi instalasi pada produk.
4Dalam kasus persyaratan khusus seperti getaran kuat, kejut instan, gangguan elektromagnetik yang kuat atau gangguan frekuensi radio, harap beri tahu kami dan jelaskan dalam pesanan.
5. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar tidak boleh lebih rendah dari 20VDC.
| Panduan pesanandari pemancar tekanan diferensial: |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| DII |
Transmitter tekanan diferensial |
| |
Jangkauan pengukuran |
0-10KPa...~2MPa |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4×20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ′10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20 × 1,5 Pria |
| J2 |
G1/2 Pria |
| J3 |
G1/4 Pria |
| J4 |
1/2 NPT Pria |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| D |
Tekanan Diferensial |
