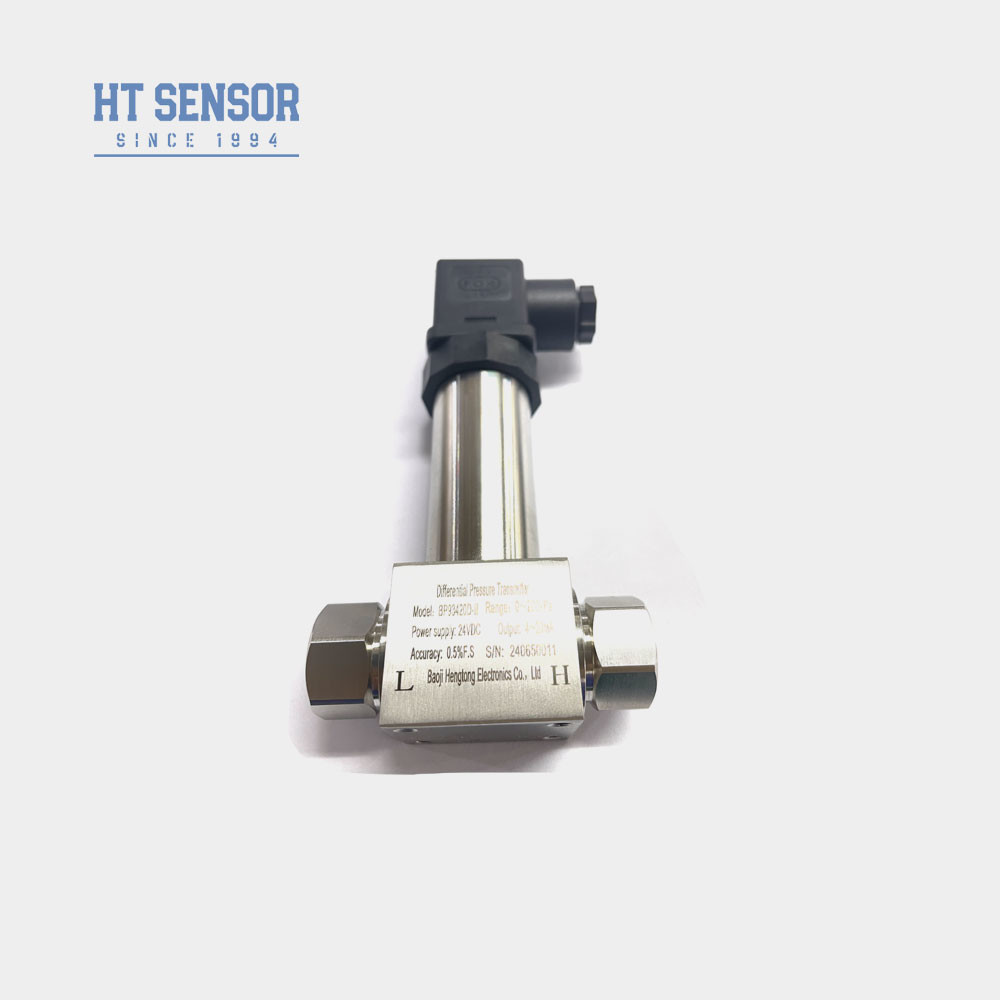

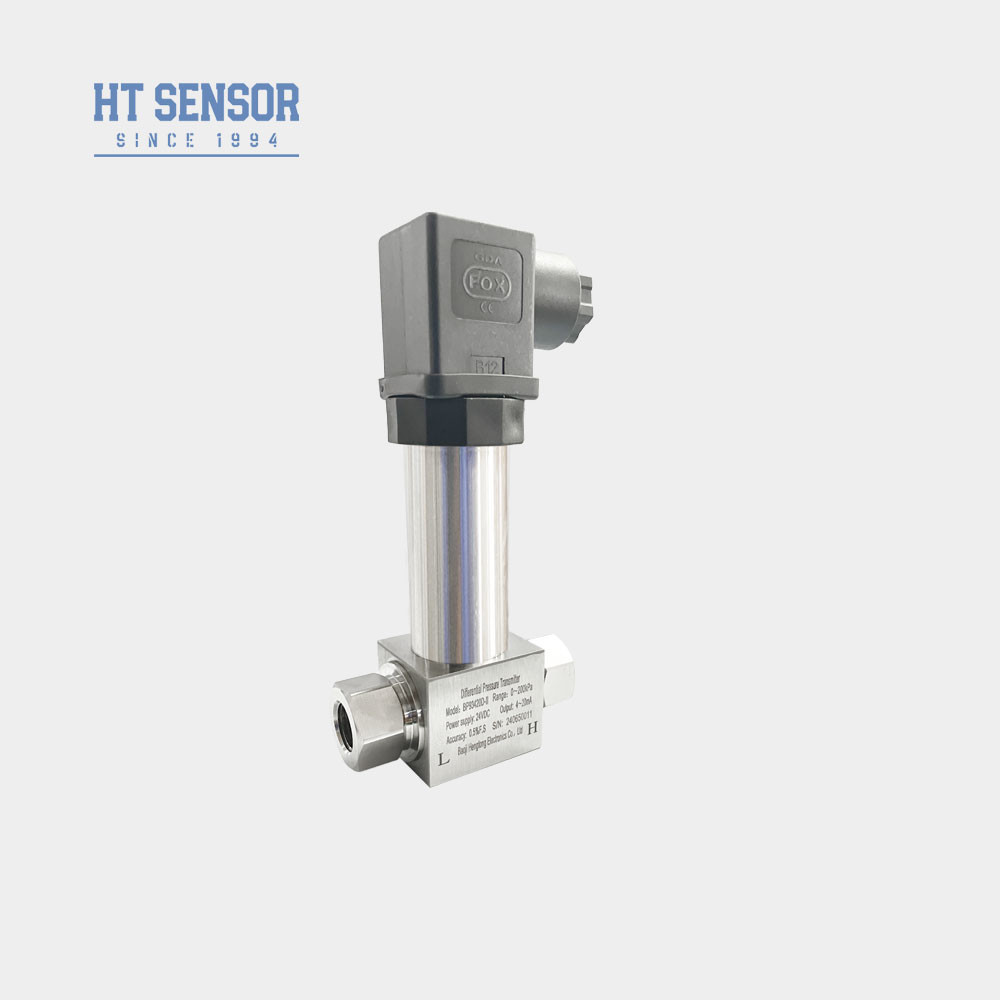

Transmitter tekanan diferensial untuk gas dan pipa cair Sensor pengukuran tekanan
BP93420DIIDberbedaPresureTransmitter
Pengenalan pemancar tekanan diferensial:
BP93420DII pemancar tekanan diferensial menggunakan difused silicon piezoresistive sensor.,dan memperkuat sinyal standar yang dibutuhkan oleh pelanggan dan meningkatkan tampilan lapangan.Hal ini banyak digunakan dalam pengukuran perbedaan tekanan dari berbagai gas dan cairan di pipa di minyak bumi, kimia, tenaga listrik, hidrologi dan industri lainnya.
Fitur Produkdari pemancar tekanan diferensial:
1Transduser mengadopsi desain struktur baja tahan karat, struktur kompak, instalasi yang nyaman.
2Setelah kompensasi suhu yang ketat dan penyaringan penuaan, untuk memastikan kinerja yang stabil dan dapat diandalkan.
3. Antarmuka listrik dapat eksternal atau terhubung langsung.
Aplikasidari pemancar tekanan diferensial:
- 1Ini cocok untuk pengukuran tekanan diferensial dari berbagai gas atau cairan di pipa minyak bumi, kimia, listrik, hidrologi dan industri lainnya.
- 2. Digunakan untuk pengendalian proses di bidang industri.
- 3Pengukuran tekanan diferensial pipa dan tungku
| Parameter Kinerjadari pemancar tekanan diferensial: |
| Jangkauan pengukuran |
0-10KPa...~2MPa |
| Jenis Tekanan |
Tekanan Diferensial |
| Overload Sisi Tunggal |
≤ 3 kali dari kisaran nominal |
| Tekanan statis |
Nilai minimum antara 5 kali kisaran nominal atau 7 MPa |
| Keakuratan @ 25°C |
±0,25% (Biasa) ±0,5% (Maximum) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,5% F.S/Tahun ((≤ 200KPa) ± 0,2% F.S/Tahun ((> 200KPa) |
| Pergeseran Suhu Nol |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Pergeseran Suhu Span |
± 0,01% FS/°C ((> 100KPa), ± 0,02% FS/°C (≤ 100Kpa) |
| Suhu Kompensasi |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Suhu operasi |
-30°C~80°C |
| Suhu penyimpanan |
-40°C~100°C |
| Getaran |
10g,55Hz 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Benar-benar aman dan tahan ledakan |
| Peringkat Perlindungan |
IP65 |
| Berat badan |
~ 0,45kg |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4×20mA |
1230VDC |
2/3/4 kawat |
| 010/20mA |
3 kawat
|
| 0/1 ¢5V |
| 0.5 ∙ 4.5V |
5VDC |
| Tips pemesanandari pemancar tekanan diferensial: |
Perhatian:
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman.
5. Kabel tidak dilengkapi dengan kabel default. Jika Anda membutuhkan kabel, ada tiga bahan untuk dipilih. Jika tidak ditentukan, bahan kabel polietilena digunakan secara default.Jika bahan kabel yang berbeda diperlukan, tolong jelaskan dalam urutan.
6Dalam kasus getaran yang kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat dan persyaratan khusus lainnya, harap informasikan dan tunjukkan dalam pesanan.
| Panduan pesanandari pemancar tekanan diferensial: |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| DII |
Transmitter tekanan diferensial |
| |
Jangkauan pengukuran |
0-10KPa...~2MPa |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4×20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ′10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20 × 1,5 Pria |
| J2 |
G1/2 Pria |
| J3 |
G1/4 Pria |
| J4 |
1/2 NPT Pria |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
lainnya |
| |
Kode |
Jenis Tekanan |
| D |
Tekanan Diferensial |
FAQ:
1T: Apa fitur pemancar sensor tekanan Anda?
A: Transmitter sensor tekanan kami ditandai dengan presisi tinggi, daya tahan, dan kinerja yang sangat baik, dengan pilihan untuk kustomisasi.
2T: Dapatkah saya menyesuaikan spesifikasi khusus?
A: Ya, insinyur kami dapat menyesuaikan produk untuk memenuhi kebutuhan khusus melalui layanan OEM dan ODM kami.
3T: Apa kapasitas produksi Anda?
A: Fasilitas manufaktur kami memiliki kemampuan untuk memproduksi hingga 30.000 pemancar sensor tekanan per bulan, memastikan bahwa kita dapat memenuhi pesanan skala besar.disarankan untuk menghubungi tim penjualan kami sebelumnya untuk produksi yang lancar dan penjadwalan pengiriman.
4. T: Berapa jangka waktu pengiriman yang khas?
A: Model standar biasanya memiliki jangka waktu pengiriman 5 ~ 8 hari kerja, sementara produk yang disesuaikan dapat bervariasi.
5T: Bagaimana harga produk? Apakah ada diskon?
A: Kami menawarkan harga yang kompetitif dengan diskon yang tersedia untuk pesanan massal atau kemitraan jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
A: Produk kami dilengkapi dengan garansi 24 bulan dari tanggal pengiriman, dan layanan purna jual kami memastikan tanggapan cepat dalam waktu 24 jam bersama dengan dukungan instruksi jarak jauh melalui jaringan PC.
