Transmitter Tekanan Industri Suhu Tinggi Dengan Diafragma Flush Untuk Aplikasi Industri
Product Details
| Model TIDAK.: | BP93420-IIIF | Catu daya: | 12-32VDC(24VDC) |
|---|---|---|---|
| Ouptut: | 4-20mA RS485 dengan tampilan | Tipe Tekanan: | Pengukur, Absolut, Tekanan Tertutup |
| Jangkauan: | 0-35kpa~20Mpa | Jenis struktur: | Pemancar sensor diafragma siram |
| Media Ukur: | Cairan suhu tinggi | Nilai akurasi: | 0,5% |
| Datar: | DN25-DN50-DN100 dan seterusnya | Kustomisasi: | OEM |
| Menyoroti |
Pemancar Tekanan diafragma siram,Aplikasi Industri Transmitter Tekanan,Transmitter Tekanan Suhu Tinggi |
||
Product Description

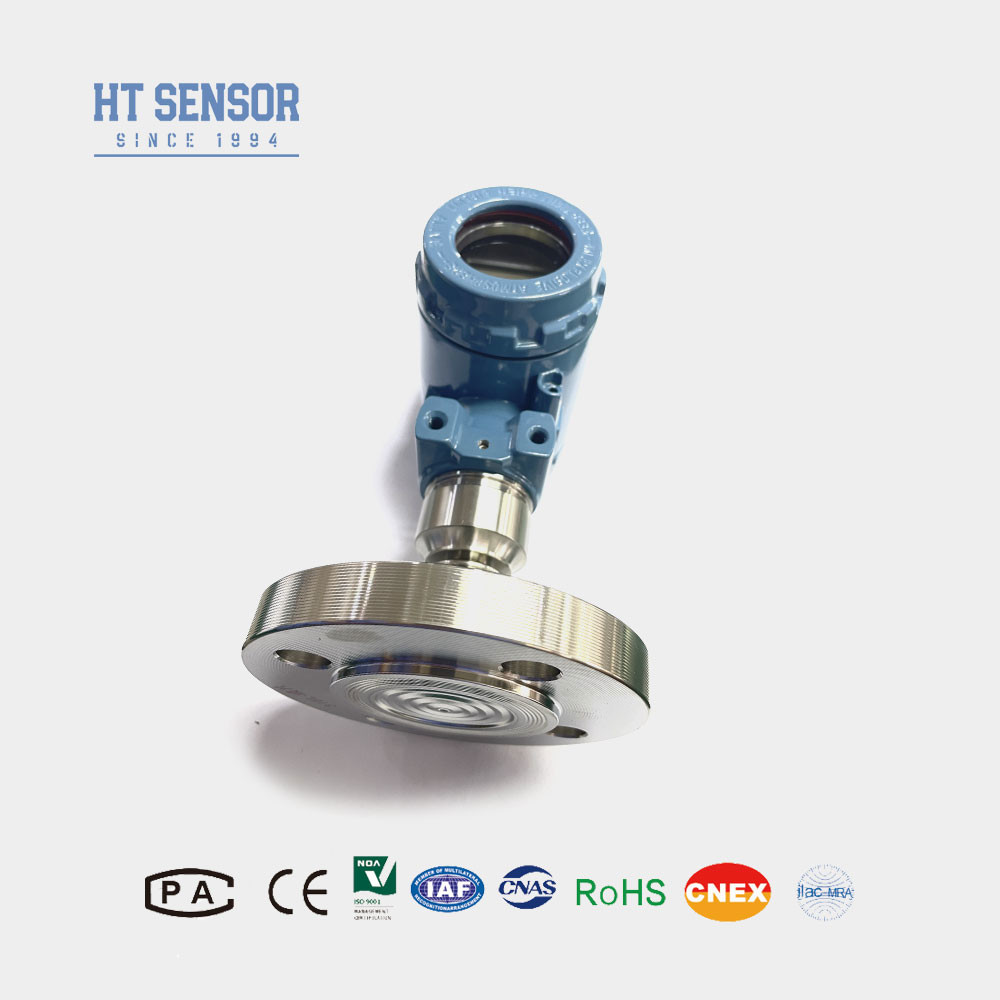

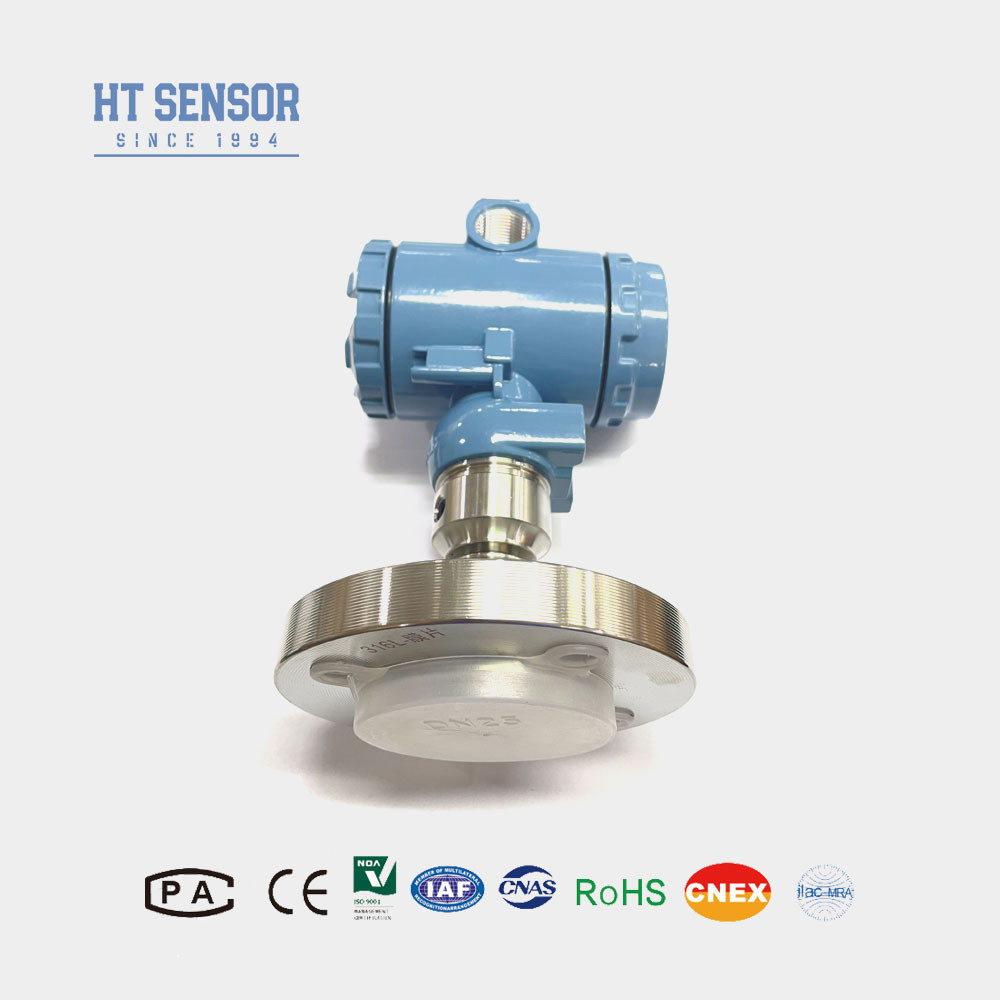

Pemancar Tekanan Suhu Tinggi dengan Diafragma Rata untuk Aplikasi Industri
BP93420-IIIF Pemancar Tekanan
Pengantar Pemancar sensor Tekanan Industri:
Pemancar tekanan suhu tinggi BP93420-III menggunakan inti pengisi minyak film resistif silikon seri HT sebagai elemen pengukur sinyal. Sambungan prosesnya melibatkan pengelasan langsung diafragma isolasi 316L dan flens yang cocok, memastikan pengukuran tekanan yang tepat. Heat sink yang disesuaikan dirancang untuk beradaptasi dengan lingkungan bersuhu tinggi. Di dalam rumah baja tahan karat, rangkaian pemrosesan sinyal mengubah sinyal sensor menjadi sinyal keluaran standar (4-20mA). Pengujian yang ketat dan penyaringan penuaan komponen, produk setengah jadi, dan produk jadi telah dilakukan untuk menjamin kinerja pemancar yang stabil dan andal.
| Parameter Kinerja Pemancar sensor Tekanan Industri | |
| Rentang Pengukuran | -100kPa…0kPa ～ 35kPa…20MPa |
| Jenis Tekanan | Tekanan Ukur, Tekanan Absolut, Tekanan Tertutup |
| Kelebihan Beban | ≤ 1,5 kali dari rentang terukur |
| Akurasi @ 25℃ | ±0,25% (Khas) ±0,5% (Maksimum) |
| Pengulangan& Histeresis | 0,02%F.S(Typ.) 0,05%F.S(Maks.) |
| Stabilitas Jangka Panjang | ±0,1%F.S/Tahun(Typ.) ±0,2%F.S/Tahun(Maks.) |
| Hanyutan Suhu Titik Nol | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Hanyutan Suhu Skala Penuh | ±0,02%F.S/℃(≤100KPa) ±0,01%F.S/℃(＞100KPa) |
| Respons Frekuensi | 2.4Khz |
| Kompensasi Suhu | 0-70℃(≤10mpa,dapat disesuaikan) |
| Suhu Operasi | -20℃~80℃ |
| Suhu Penyimpanan | -40℃~120℃ |
| Getaran | 10g,55Hz ～ 2kHz |
| Material Rumah | 304,316L |
| Material Diafragma | 316L |
| Resistansi Isolasi | 100MΩ 100VDC |
| Peringkat Tahan Ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Segel O-Ring | Karet fluoro |
| Berat | ~4kg |
Fitur Produk Pemancar Sensor Tekanan Industri:
- 1. Rentang pengukuran yang luas, Berbagai opsi antarmuka tekanan
- 2. Berbagai opsi sinyal keluaran
- 3. Nol dan skala penuh yang dapat disesuaikan
- 4. Akurasi tinggi, beberapa sambungan proses steril
Aplikasi Pemancar Sensor Tekanan Industri:
- Cocok untuk mengukur gas dan cairan non-korosif dengan 316L.
- Industri medis, biofarmasi, dan kebersihan makanan untuk pemrosesan steril.
- Digunakan dalam industri kertas dan kimia, serta untuk tingkat limbah dan minuman.
| Sinyal Keluaran of Pemancar Sensor Tekanan Industri | Tegangan Catu Daya | Jenis Keluaran |
| 4~20mA | 12~30VDC | 2/3/4 kabel |
| 0~10/20mA | 3 kabel |
|
| 0/1~5V | ||
| 0/1~10V |
| Tips Pemesanan of Pemancar Tekanan Industri |
- 1. Pastikan Kompatibilitas: Saat memilih produk, harap verifikasi bahwa media yang diuji kompatibel dengan bagian kontak produk.
- 2. Produk Tahan Ledakan: Perhatikan bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
- 3. Catu Daya untuk Tampilan: Saat memesan pemancar dengan kepala tampilan LCD atau LED, catu daya pemancar tidak boleh kurang dari 20VDC.
- 4. Perlindungan Petir: Untuk memastikan pengoperasian produk yang andal, disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diarde dengan andal.
- 5. Opsi Kabel: Panjang kabel default adalah tidak ada, dan ada tiga jenis bahan kabel untuk dipilih. Kecuali ditentukan lain, bahan kabel polietilen dapat digunakan. Jika bahan kabel yang berbeda diperlukan, harap tunjukkan dalam formulir pemesanan.
- 6. Persyaratan Khusus: Jika ada persyaratan khusus, seperti getaran kuat, gaya tumbukan sesaat, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan Pemesanan Pemancar sensor Tekanan Industri | ||||||||
| BP93420XX | Pemancar Tekanan | |||||||
| Kode | Konstruksi Garis Besar | |||||||
| IB | Pemancar Tekanan Umum | IX | Pemancar Tekanan Tampilan | |||||
| IE | Pemancar Tekanan Penerbangan Tahan Guncangan | IIC/III | Pemancar Tekanan Umum/Tampilan Industri | |||||
| IF | Pemancar Tekanan Tahan Lembab | IIE/IIIE | Pemancar Tekanan Umum/Tampilan | |||||
| IN | Pemancar Tekanan Khusus Pendingin Udara | |||||||
| IC | Pemancar Tekanan Suhu Tinggi | |||||||
| IQ/IQT | Diafragma Besar /Pemancar Tekanan Suhu Tinggi | |||||||
| Rentang Pengukuran | -100kPa…0kPa ~ 35kPa…3.5MPa | |||||||
| (0-X)Kpa atau MPa | X: Menunjukkan Rentang Pengukuran Sebenarnya | |||||||
| Kode | Catu Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Lainnya | |||||||
| Kode | Sinyal Keluaran | |||||||
| S1 | 4~20mADC | S5 | 0~20mADC | |||||
| S2 | 1~5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Kode | Sambungan Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Lainnya | |||||||
| Kode | Sambungan Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | Steker PG7 | |||||||
| B3 | Keluaran Kabel Tertutup | |||||||
| B4 | Casing Industri 2088 | |||||||
| B5 | Casing Industri 2088 dengan Tampilan | |||||||
| B6 | Lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan Ukur | |||||||
| A | Tekanan Absolut | |||||||
| S | Tekanan Referensi Tertutup | |||||||
FAQ :
1. T: Apa saja fitur dari pemancar sensor tekanan Anda?
J: Pemancar sensor tekanan kami dicirikan oleh presisi tinggi, daya tahan, dan kinerja yang sangat baik, dengan opsi untuk kustomisasi.
2. T: Bisakah saya menyesuaikan spesifikasi khusus?
J: Ya, teknisi kami dapat menyesuaikan produk untuk memenuhi kebutuhan spesifik melalui layanan OEM dan ODM kami.
3. T: Berapa kapasitas produksi Anda?
J: Fasilitas manufaktur kami memiliki kemampuan untuk memproduksi hingga 30.000 pemancar sensor tekanan per bulan, memastikan bahwa kami dapat memenuhi pesanan skala besar. Namun, disarankan untuk menghubungi tim penjualan kami terlebih dahulu untuk penjadwalan produksi dan pengiriman yang lancar.
4. T: Berapa periode pengiriman yang khas?
J: Model standar biasanya memiliki periode pengiriman 5~8 hari kerja, sedangkan produk yang disesuaikan dapat bervariasi.
5. T: Bagaimana harga produknya? Ada diskon?
J: Kami menawarkan harga yang kompetitif dengan diskon yang tersedia untuk pesanan massal atau kemitraan jangka panjang.
6. T: Apa garansi produk Anda? Dan layanan purna jual?
J: Produk kami dilengkapi dengan garansi 24 bulan sejak tanggal pengiriman, dan layanan purna jual kami memastikan respons cepat dalam waktu 24 jam beserta dukungan instruksi jarak jauh melalui jaringan PC.
