Pengantar dariSensor Tekanan Industri Transmitter:

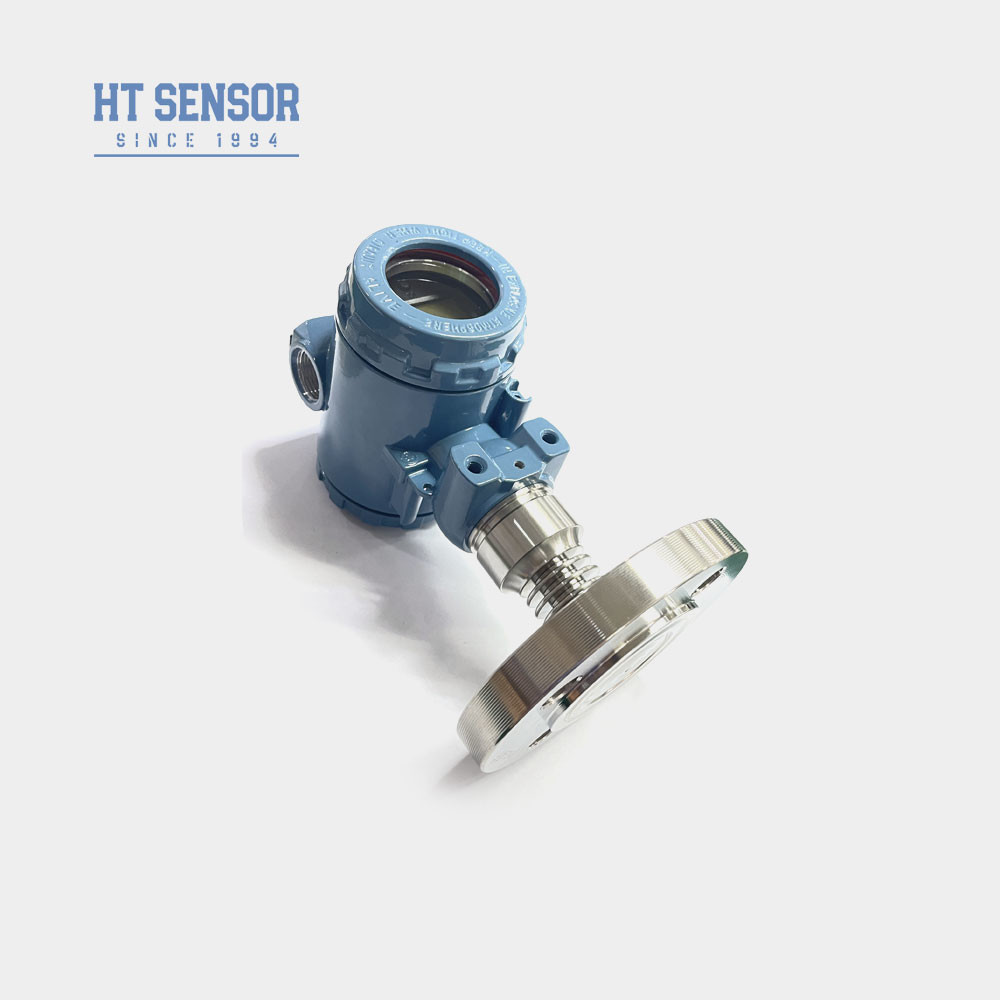

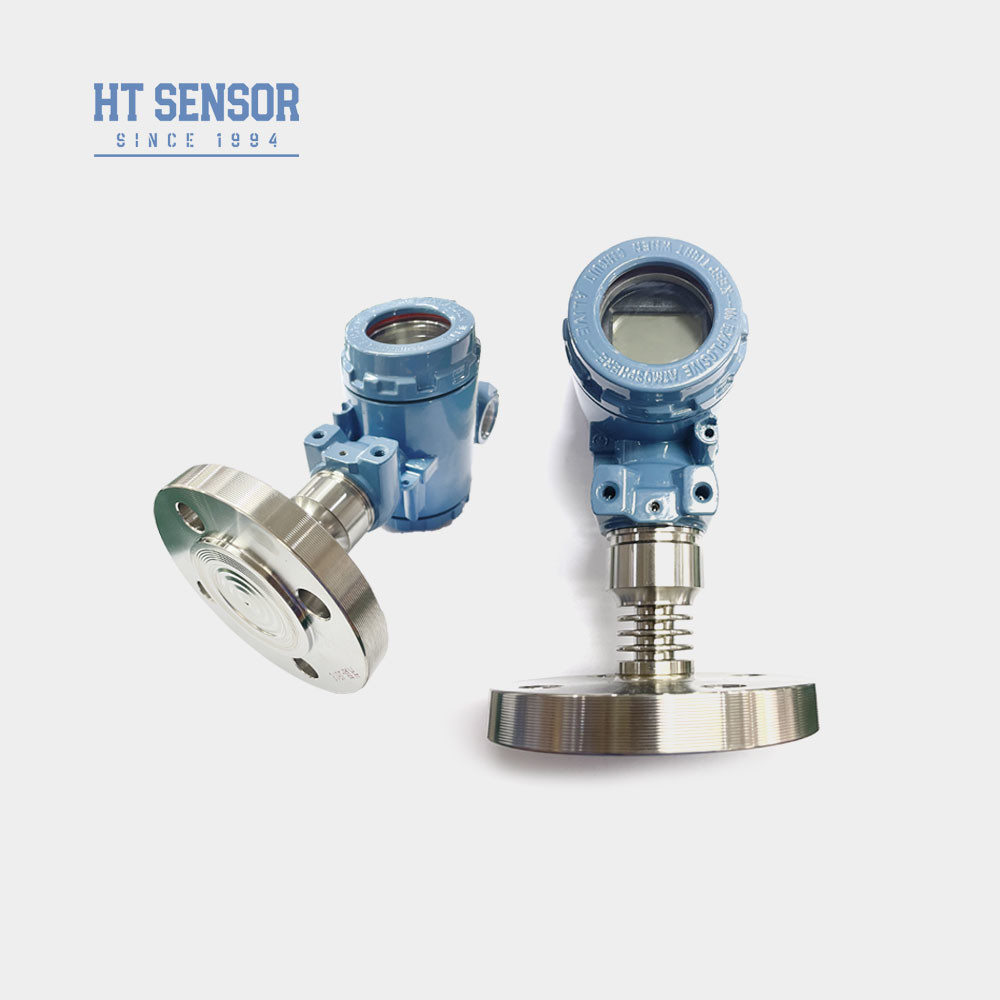

BP93420-III Transmitter tekanan suhu tinggi menggunakan inti yang diisi minyak dengan film resistif silikon seri HT sebagai komponen sensor sinyal.Sambungan prosesnya melibatkan pengelasan langsung dari diafragma isolasi 316L dan flange yang cocok, memastikan pengukuran tekanan yang akurat. pemanas panas yang disesuaikan dirancang untuk beradaptasi dengan lingkungan suhu tinggi.sirkuit pemrosesan sinyal mengubah sinyal sensor menjadi sinyal output standar (4-20mA)Pengujian yang ketat dan skrining penuaan komponen, produk semi siap, dan produk jadi telah dilakukan untuk memastikan kinerja stabil dan dapat diandalkan dari pemancar.
| Parameter KinerjaSensor Tekanan Industri Transmitter |
| Jangkauan pengukuran |
- 100kPa... 0kPa 35kPa... 20MPa |
| Jenis Tekanan |
Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload |
≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25°C |
±0,25% (Biasa) ±0,5% (Maximum) |
| Repeatability& Hysteresis |
0.02% F.S. (Typical) 0.05% F.S. (Max.) |
| Stabilitas Jangka Panjang |
± 0,1% F.S./Tahun (Typical) ± 0,2% F.S./Tahun (Max.) |
| Pergeseran suhu titik nol |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Pergeseran Suhu Skala Penuh |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Tanggapan Frekuensi |
2.4Khz |
| Suhu Kompensasi |
0-70°C ((≤10mpa, dapat disesuaikan) |
| Suhu operasi |
-20°C~80°C |
| Suhu penyimpanan |
-40°C~120°C |
| Getaran |
10g,55Hz 2kHz |
| Bahan perumahan |
304, 316L |
| Bahan diafragma |
316L |
| Resistensi Isolasi |
100MΩ 100VDC |
| Klasifikasi tahan ledakan |
Ex ia IIC T6 Ga |
| Peringkat Perlindungan |
IP65 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~4kg |
Fitur produk dariTransmitter Sensor Tekanan Industri:
- 1. rentang pengukuran yang luas, berbagai pilihan antarmuka tekanan.
- 2. Berbagai pilihan sinyal output.
- 3. nol diatur dan skala penuh.
- 4Keakuratan tinggi, beberapa koneksi proses steril.
Aplikasi dariTransmitter Sensor Tekanan Industri:
- Cocok untuk pengukuran gas dan cairan 316L yang tidak korosif.
- Digunakan untuk pengolahan aseptik di industri medis, biofarmaceutika, kebersihan makanan dan industri lainnya.
- Hal ini digunakan dalam industri kertas dan kimia, serta dalam tingkat limbah dan minuman.
| Sinyal keluar ofTransmitter Sensor Tekanan Industri |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| Tips pemesananfTransmitter Tekanan Industri |
- Memastikan Kompatibilitas: Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
- Produk tahan ledakan: Perhatikan bahwa produk tahan ledakan tidak termasuk kepala tampilan digital.
- Diafragma adalah komponen penting, jangan merusak deformasi diafragma.
- Perlindungan petir: Untuk memastikan operasi produk yang dapat diandalkan, disarankan untuk memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diandalkan..
- Opsi kabel: Panjang kabel default adalah nol, dan ada tiga jenis bahan kabel untuk dipilih.Jika dibutuhkan bahan kabel yang berbeda, tolong jelaskan dalam formulir pesanan.
- Persyaratan Khusus: Dalam hal persyaratan khusus, seperti getaran yang kuat, kekuatan dampak instan, gangguan elektromagnetik atau RF yang kuat, harap beri tahu kami dan tunjukkan dalam pesanan.
| Panduan PemesananSensor Tekanan Industri Transmitter |
| BP93420XX |
Transmitter Tekanan |
| |
Kode |
Desain Konstruksi |
| IB |
Transmitter Tekanan Umum |
IX (dalam bahasa Inggris) |
Tampilan Pressure Transmitter |
| IE |
Transmitter Tekanan Penerbangan yang tahan kejut |
IIC/III |
Industrial General/ Display Pressure Transmitter |
| Jika |
Transmitter tekanan tahan kelembaban |
IIE/IIIE |
Transmitter Tekanan Umum/Tampilan |
| IN |
Air conditioning khusus pemancar tekanan |
|
|
| IC |
Transmitter tekanan suhu tinggi |
|
|
| IQ/IQT |
Diafragma besar / Transmitter tekanan suhu tinggi |
|
|
| |
Jangkauan pengukuran |
-100kPa... 0kPa ~ 35kPa... 3.5MPa |
| (0-X) Kpa atau MPa |
X: Menunjukkan rentang pengukuran yang sebenarnya |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
|
|
| |
Kode |
Koneksi Tekanan |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
lainnya |
| |
Kode |
Koneksi Listrik |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Output Kabel yang Disegel |
| B4 |
2088 Casing industri |
| B5 |
2088 Casing industri dengan tampilan |
| B6 |
lainnya |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
