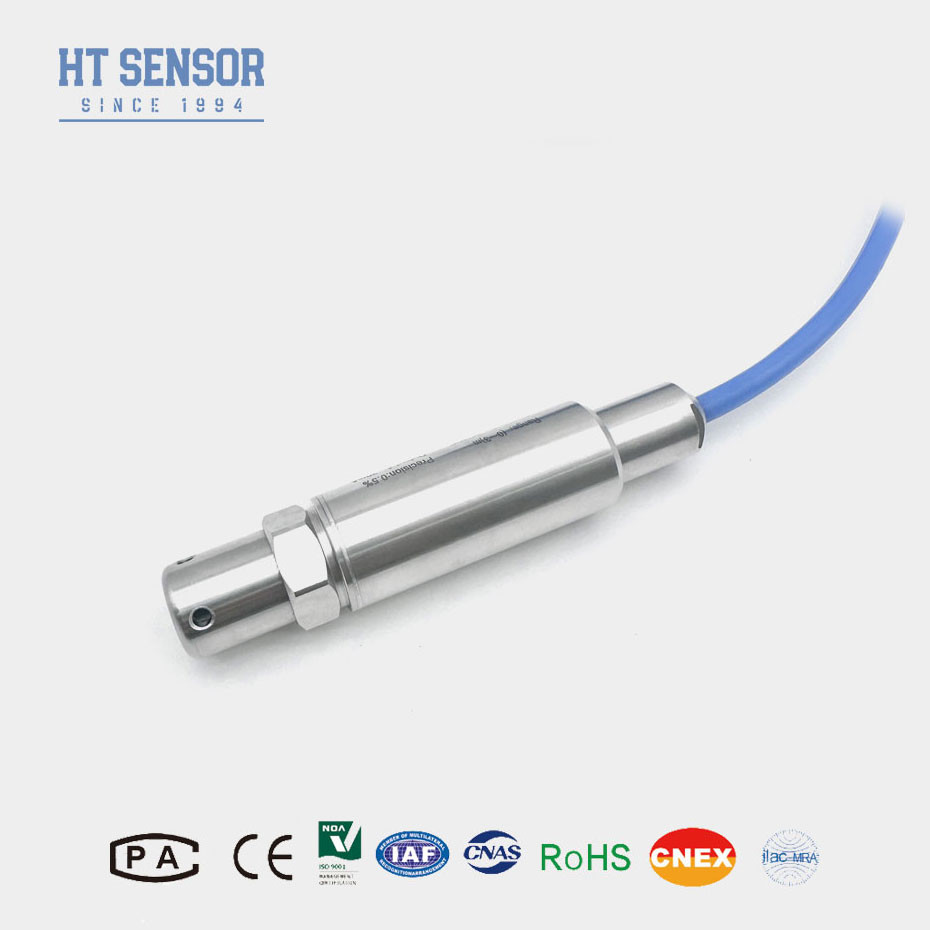

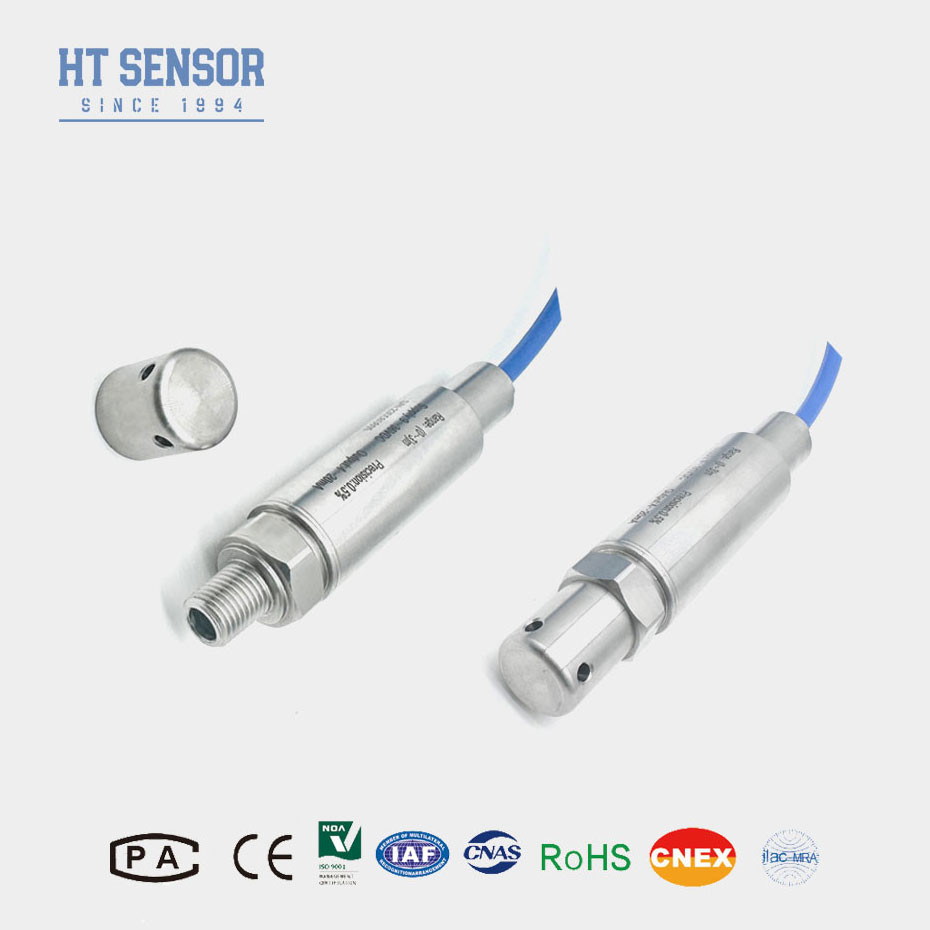

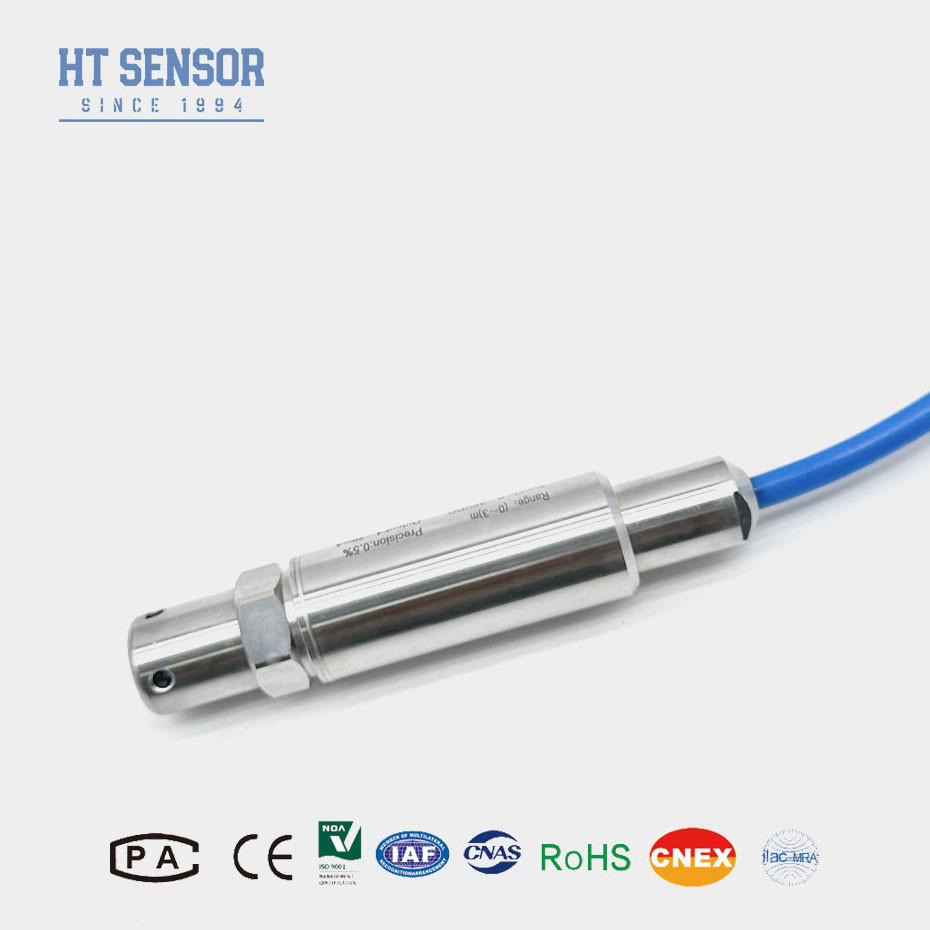

Pengantar dariTransmitter Tingkat Hidrostatik:
BH93420-AkuHydrostatic Level Transmitter dirancang untuk pengukuran tingkat yang akurat dan dapat diandalkan dalam berbagai aplikasi cairan. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional). transduser tekanan submersible ini adalah solusi yang sangat baik untuk pemantauan tingkat untuk aplikasi indoor dan outdoor.
Transmitter Tingkat Hidrostatikadalah solusi yang serbaguna dan dapat diandalkan untuk pengukuran tingkat yang akurat dalam berbagai aplikasi. Konstruksi yang kuat dan teknologi canggih memastikan kinerja jangka panjang dan perawatan minimal
Fitur Produk
1.Kompensasi Suhu Digit: Pengukuran yang akurat di rentang suhu yang luas.
2Jangkauan pengukuran: Tersedia dalam kisaran dari 0-1m hingga 0-200m H2O.
3. Output Sinyal: 4-20mA, 0-5VDC, atau output digital (RS485, Modbus).
4Keakuratan: ± 0,1% FS untuk pengukuran tingkat yang tepat.
5Bahan: Rumah stainless steel untuk ketahanan korosi.
Aplikasi:
* Tangki Tingkat Cairan
* Tangki bahan bakar bensin dan diesel
* Saluran air limbah
* Pengukuran Tingkat Air Tanah
Parameter kinerja:
| Jangkauan pengukuran |
0~10m...400mH2O |
| Overload |
≤ 2 X dari rentang nominal |
| Keakuratan @ 25oC |
± 0,25% (Biasa) ± 0,5% (Max.) |
| Kemungkinan diulang |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Hysteresis |
± 0,03% (Biasa) ± 0,05%FS (Max.) |
| Stabilitas Jangka Panjang |
± 0,2% F.S/tahun (Max.) |
| Pergeseran suhu titik nol |
±1,5% F.S. (Typical) ±2% F.S. (Max.) |
| Pergeseran Suhu Skala Penuh |
± 1,5% F.Sr ((Typ.) ± 2% F.S (Max.) |
| Suhu Kompensasi |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Suhu operasi |
-20 ~ 80oC |
| Suhu penyimpanan |
-30 ~ 100oC |
| Getaran |
10g,55Hz ~ 2kHz |
| Bahan perumahan |
1Cr18Ni9Ti |
| Bahan diafragma |
316L Baja tahan karat |
| Resistensi Isolasi |
>=100MΩ@100VDC |
| Klasifikasi tahan ledakan |
ExiaIICT6 |
| Peringkat Perlindungan |
IP67, IP68 |
| Segel O-Ring |
Karet fluoro |
| Berat badan |
~ 0,3Kg (tanpa kabel) |
| Bahan Kabel |
Polyethylene, Polyurethane |
| Sinyal output |
Tegangan Pasokan |
Jenis output |
| 4 ~ 20mA |
12 ~ 30VDC |
2/3/4 kawat |
| 0~10/20mA |
3 kawat |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5 ~ 4.5V |
5VDC |
| Protokol Komunikasi RS485 |
3.6 ~ 30V / baterai |
4 kawat |
Tips pemesanan:
Ketika mempertimbangkan pembelian pemancar tekanan silikon difusi, sangat penting untuk mengevaluasi beberapa faktor untuk memastikan bahwa produk yang dipilih memenuhi kebutuhan aplikasi spesifik Anda.Di bawah ini adalah panduan yang komprehensif untuk membantu Anda melalui proses pemesanan
1Harap pastikan bahwa media yang diukur kompatibel dengan komponen produk yang bersentuhan dengannya selama seleksi.
2Densitas media yang diukur harus ditentukan.
3Untuk gangguan elektromagnetik atau frekuensi radio yang kuat, tolong berikan rincian kepada perusahaan kami dan tunjukkan dalam pesanan.
4Untuk memastikan operasi produk yang dapat diandalkan, dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan produk dan catu daya diandalkan.
5. Kompatibilitas materi
Bahan rumah dan kabel: Pastikan bahan yang digunakan dalam pemancar (misalnya, stainless steel, PVC, PTFE) kompatibel dengan cairan yang sedang diukur,terutama jika berurusan dengan zat korosif atau agresif.
| Perintah Panduan: |
| BH93420 |
Kode |
Desain Konstruksi |
| |
Aku |
Transmitter Tekanan |
| |
Jangkauan pengukuran |
0~10m...400mH2O |
| |
Kode |
Sumber Daya |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
lainnya |
| |
Kode |
Sinyal output |
| S1 |
4 ~ 20mADC |
S5 |
0 ~ 20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0 ~ 10VDC |
| S3 |
0 ~ 5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0 ~ 10mADC |
S8 |
RS485 |
| |
Kode |
Jenis Tekanan |
| G |
Tekanan pengukur |
| A |
Tekanan mutlak |
| S |
Tekanan referensi tertutup |
| |
Kode |
Bahan |
| 01 |
304 Baja tahan karat |
| 02 |
316L Baja tahan karat |
| |
Kode |
Bahan Kabel |
| C1 |
PE |
| C2 |
PU |
FAQ:
1. Apa yang difusi silikon submersible tingkat pemancar?
Sebuah diffused silicon submersible level transmitter adalah perangkat yang digunakan untuk mengukur tingkat cairan dengan menenggelamkan sensor ke dalam cairan.Ini menggunakan teknologi silikon difusi untuk memberikan pengukuran yang akurat dan dapat diandalkan berdasarkan tekanan hidrostatik.
2Bagaimana diffused silicon submersible level transmitter bekerja?
Transmitter mengukur tekanan hidrostatik yang dilakukan oleh kolom cairan di atas sensor.yang kemudian diproses untuk menentukan kadar cairan.
3. Apa fitur utama dari jenis pemancar ini?
Keakuratan tinggi
Konstruksi yang kokoh
Kompensasi suhu
Stabilitas jangka panjang
Mudah dipasang
4Bahan apa yang digunakan dalam konstruksi pemancar ini?
Mereka biasanya terbuat dari baja tahan karat atau bahan tahan korosi lainnya untuk menahan lingkungan yang keras dan cairan agresif.
5Bagaimana aku memasang pemancar tingkat silikon difusi?
Pemasangan mudah: sensor hanya tenggelam dalam cairan yang akan diukur.
6. Apa sinyal output yang tersedia?
Sinyal output umum termasuk 4-20mA, 0-5VDC, dan output digital seperti RS485 dan Modbus.
