Sensor Tekanan Industri Suhu Tinggi 12-32VDC dengan Struktur Baja Rustless
Product Details
| Model NO.: | BP93420-IC | Rentang Tekanan: | -100KPA-0-10kpa-60Mpa |
|---|---|---|---|
| Output: | 4-20mA | Kekuatan: | 12-32VDC |
| Jenis tekanan: | Tekanan Pengukur, Tekanan Absolut, Tersegel | Jenis struktur: | Transmitter Sensor Tekanan Industri |
| Media pengukur: | Cair, Gas | Tingkat akurasi: | 0,5% |
| Benang: | G1/4 OEM | Pengaturan khusus: | OEM dan ODM |
| Menyoroti |
Sensor Tekanan Industri Baja Rustless,Sensor Tekanan Industri 12-32VDC,Sensor tekanan industri suhu tinggi |
||
Product Description

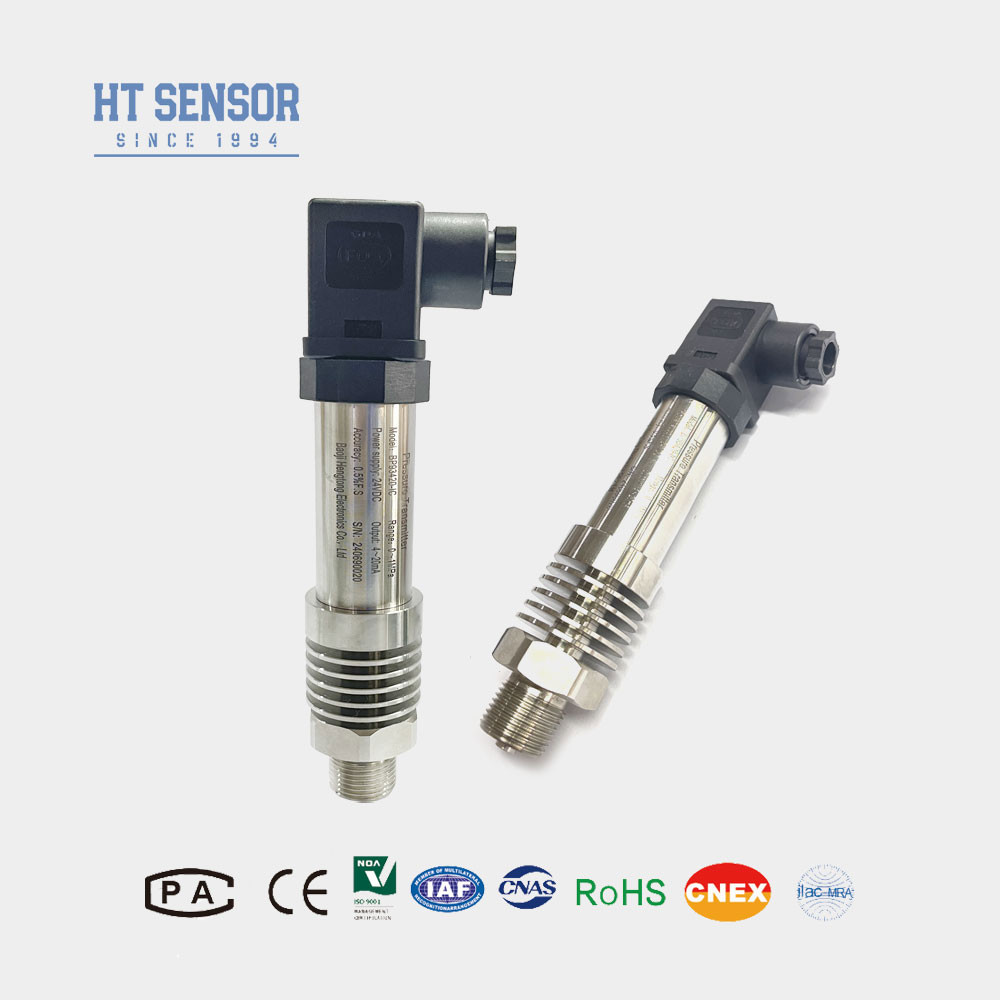

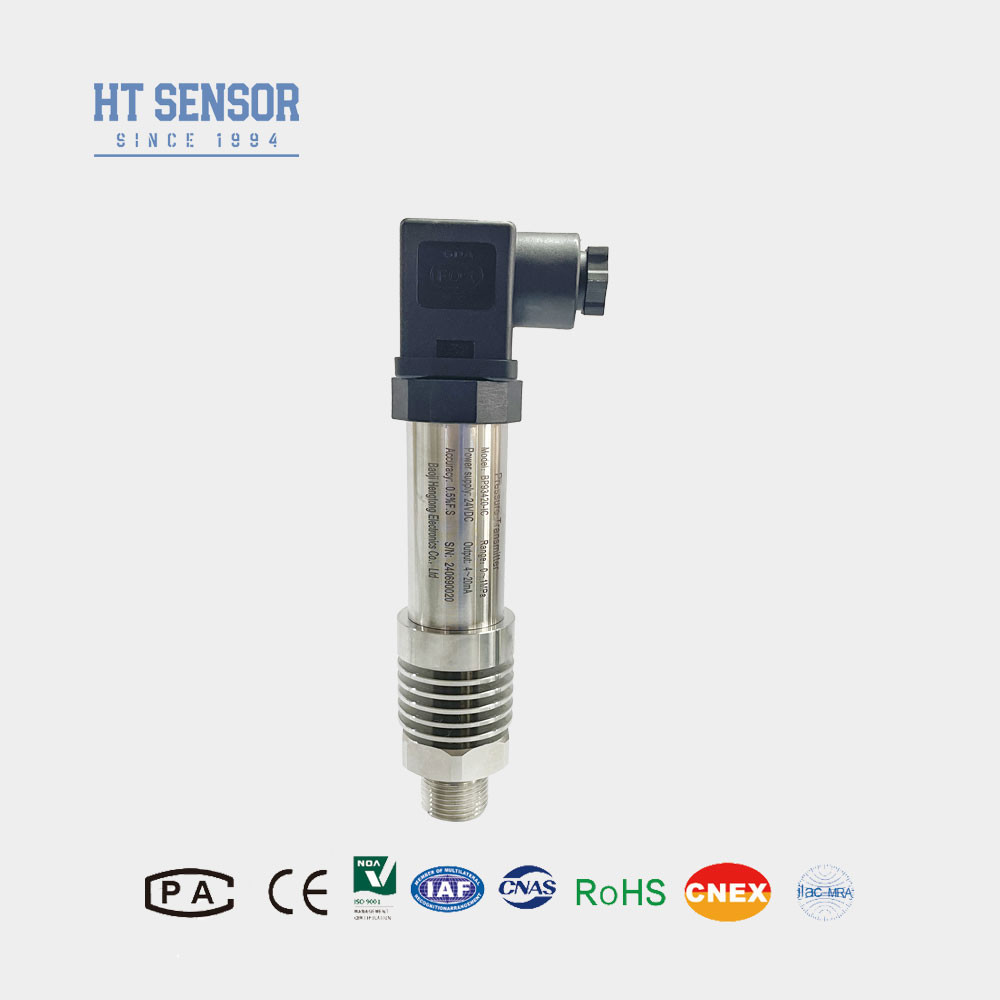

Sensor tekanan industri suhu tinggi dengan struktur baja tahan karat
BP93420IC Sensor Tekanan Industri
Pengenalan sensor tekanan industri:
BP93420-IC adalah pemancar sensor tekanan industri suhu tinggi, menggunakan inti isolasi tekanan silikon HT19 kami yang diisi minyak sebagai elemen pengukuran utama.Sensor secara efektif menangkap tekanan media yang diukur melalui struktur disipasi panas khusus yang terintegrasi ke dalam pemancar, mengurangi dampak suhu tinggi pada tekanan produk. Desain khusus ini membuatnya sangat cocok untuk lingkungan suhu tinggi yang menuntut,membuatnya ideal untuk aplikasi yang melibatkan fluktuasi suhu atau operasi dalam kondisi tinggiHal ini banyak digunakan dalam proses industri dan sistem di mana pengukuran tekanan yang tepat dan dapat diandalkan diperlukan bahkan dalam lingkungan suhu tinggi yang menantang.
Fitur Produkdari sensor tekanan industri:
- 1. rentang pengukuran yang luas, struktur baja tahan karat, bentuk antarmuka tekanan yang beragam.
- 2. IP65 rating perlindungan struktur stainless steel.
- 3.Presisi tinggi, semua struktur stainless steel.
- 4Pengukuran cairan oleh manusia dalam lingkungan suhu tinggi.
Aplikasidari sensor tekanan industri:
- 1Pengukuran tekanan gas dan cairan yang tidak korosif menggunakan baja tahan karat 316L.
- 2. Digunakan dalam industri maritim dan penerbangan.
- 3Dipergunakan dalam proses industri di lokasi seperti minyak bumi, kimia, metalurgi, pembangkit listrik, dan hidrologi.
- 4. Digunakan dalam sistem kontrol hidrolik dan pneumatik.
| Parameter Kinerja Sensor Transmitter Tekanan Industri | |
| Jangkauan pengukuran | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Jenis Tekanan | Tekanan pengukur, Tekanan absolut, Tekanan tertutup |
| Overload | ≤ 1,5 kali dari kisaran nominal |
| Keakuratan @ 25oC | ±0,25% (Biasa) ±0,5% (Max) |
| Kemungkinan diulang | 0.1% FS |
| Hysteresis | 0.1% FS |
| Stabilitas Jangka Panjang | ± 0,1% F.S./Tahun ((Biasa) ± 0,2% F.S./Tahun ((Max) |
| Pergeseran suhu titik nol | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Pergeseran Suhu Skala Penuh | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Tanggapan Frekuensi | 2.4Khz |
| Suhu Kompensasi | 0-70oC ((≤10mpa, dapat disesuaikan) |
| Suhu operasi | -20oC ~ 150oC |
| Suhu penyimpanan | -40oC ~ 120oC |
| Getaran | 10g,55Hz ~ 2kHz |
| Bahan perumahan | 304 atau 316L |
| Bahan diafragma | 316L |
| Resistensi Isolasi | 100MΩ 100VDC |
| Klasifikasi tahan ledakan | Ex ia IIC T6 Ga |
| Peringkat Perlindungan | IP65 |
| Berat badan | ~ 0,4kg |
| Sinyal output | Tegangan Pasokan | Jenis output |
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 kawat |
| 0~10/20mA | 3 kawat |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5 ~ 4.5V | 5VDC | |
| RS485 | 3.6 ~ 30V | 4 kawat |
| Tips pemesanan |
1Saat memilih produk, pastikan bahwa media yang diuji kompatibel dengan bagian kontak produk.
2. Saat memesan, harap perhatikan bahwa produk tahan ledakan tidak termasuk tampilan digital.
3. Ketika memesan pemancar dengan kepala layar LCD atau LED, catu daya pemancar seharusnya tidak lebih rendah dari 20VDC.
4Untuk memastikan operasi produk yang dapat diandalkan,dianjurkan agar pengguna memasang perangkat perlindungan petir di lokasi dan memastikan bahwa produk dan catu daya diikat dengan aman..
5. O-ring karet fluorin memiliki rentang suhu operasi nominal untuk - 20 °C ~ 250 °C. Ketika suhu operasi turun di bawah - 20 °C, cincin penyegelan tipe EPDM O harus dipilih.
6. Kabel tidak dilengkapi dengan kabel default yang terpasang. Jika Anda membutuhkan kabel, ada tiga bahan untuk dipilih. Jika tidak ada instruksi khusus yang diberikan, Anda dapat memilih kabel yang Anda inginkan.Bahan kabel polietilen akan digunakan secara default.Jika bahan kabel yang berbeda diperlukan, silakan jelaskan dalam formulir pesanan Anda.
7Dalam hal persyaratan khusus seperti getaran kuat, dampak instan, gangguan elektromagnetik atau frekuensi radio yang kuat, harap beri tahu kami dan jelaskan dalam pesanan Anda.
| Panduan pesanan | ||||||||
| BP93420XX | Transmitter Tekanan | |||||||
| Kode | Desain Konstruksi | |||||||
| IB | Transmitter Tekanan Umum | IX (dalam bahasa Inggris) | Tampilan Pressure Transmitter | |||||
| IE | Transmitter Tekanan Penerbangan yang tahan kejut | IIC/III | Industrial General/ Display Pressure Transmitter | |||||
| Jika | Transmitter tekanan tahan kelembaban | IIE/IIIE | Transmitter Tekanan Umum/Tampilan | |||||
| IN | Air conditioning khusus pemancar tekanan | |||||||
| IC | Transmitter tekanan suhu tinggi | |||||||
| IQ/IQT | Diafragma besar / Transmitter tekanan suhu tinggi | |||||||
| Jangkauan pengukuran | - 0.1. . .0~0.01...100MPa | |||||||
| (0-X) Kpa atau MPa | X: Menunjukkan rentang pengukuran yang sebenarnya | |||||||
| Kode | Sumber Daya | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | lainnya | |||||||
| Kode | Sinyal output | |||||||
| S1 | 4 ~ 20mADC | S5 | 0 ~ 20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0 ~ 10VDC | |||||
| S3 | 0 ~ 5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0 ~ 10mADC | |||||||
| Kode | Koneksi Tekanan | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | lainnya | |||||||
| Kode | Koneksi Listrik | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Output Kabel yang Disegel | |||||||
| B4 | 2088 Casing industri | |||||||
| B5 | 2088 Casing industri dengan tampilan | |||||||
| B6 | lainnya | |||||||
| Kode | Jenis Tekanan | |||||||
| G | Tekanan pengukur | |||||||
| A | Tekanan mutlak | |||||||
| S | Tekanan referensi tertutup | |||||||
